Descripción del producto:

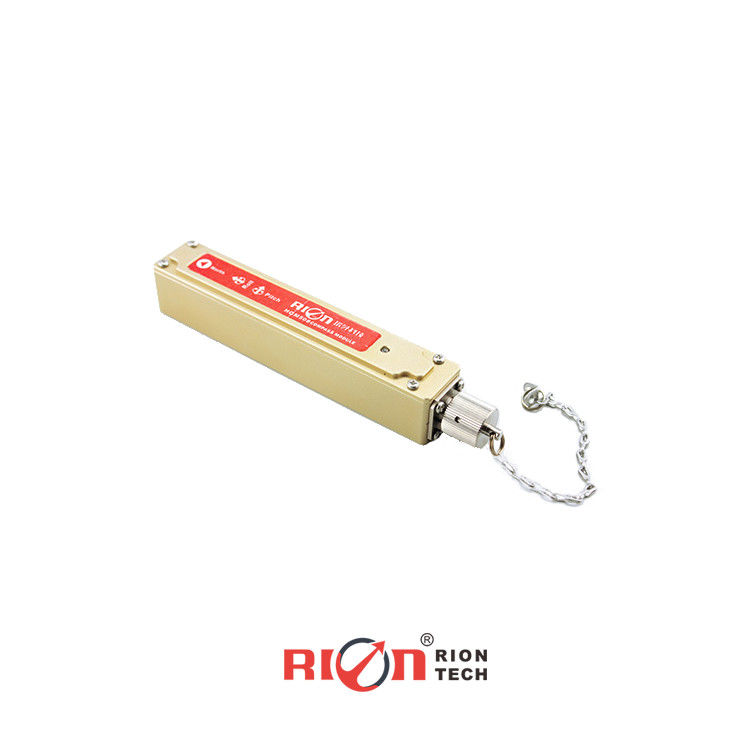

El HCM508B es una brújula 3D de alta precisión desarrollada por Rion Technology Co., Ltd. Cuenta con salida RS232 digital y salida analógica de 4 ~ 20mA, junto con una clasificación de resistencia al agua IP67,lo que lo hace ideal para mediciones de perforaciónCon algoritmos de calibración de hierro duro y blando, garantiza información precisa sobre el rumbo incluso en herramientas con un ángulo de rodadura de 360 °.Su tamaño compacto y bajo consumo de energía lo hacen perfecto para sistemas de medición miniaturizados y sensibles.
Equipado con avanzada detección magnética de tres ejes y cálculo de rumbo en tiempo real a través de una unidad central de procesamiento,el HCM508B también integra un acelerómetro de tres ejes para compensar una amplia gama de ángulos de inclinaciónEsta combinación de alto rendimiento y estabilidad lo hace adecuado para diversas aplicaciones, como la estabilidad de las antenas, los sistemas de vehículos y la integración general del sistema.
Características:
- Precisión del rumbo: 0,3°~0,5°
- Rango de medición del ángulo de rodadura: ± 180°
- Resolución del ángulo de inclinación: 0,1°
- Precisión del ángulo de inclinación: 0,2°
- Temperatura en el área: -40°C~+85°C
- Interfaz de salida RS232/RS485/TTL estándar
- Salida analógica de 4 a 20 mA
- Con magnético duro, magnético blando y compensación de ángulo
Parámetros técnicos:
| HCA508B |
|
Parámetro |
| Parámetro de rumbo de la brújula |
La mejor precisión de rumbo |
0.3° |
| Resolución |
0.1° |
| Parámetro de inclinación de la brújula |
Precisión de la inclinación |
0.1°<15° (rango de medición) |
| 0.1°<30° (rango de medición) |
| 0.1°<60° (rango de medición) |
| 0.2°<85° (rango de medición) |
| Rango de inclinación del paso |
± 85° |
| Precisión del rodillo |
0.1°<15° (rango de medición) |
| 0.1°<30° (rango de medición) |
| 0.1°<60° (rango de medición) |
| 0.2°<180° (rango de medición) |
| Rango de inclinación del rodillo |
± 180° |
| Resolución |
0.1° |
| Calibración |
Calibración de hierro duro |
- ¿ Qué? |
| Calibración de hierro blando |
- ¿ Qué? |
| Método de calibración de las interferencias del campo magnético |
24 puntos (calibración 3D) |
| Características físicas |
Dimensión |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Peso |
90 gramos |
| Conector de interfaz RS232/RS485/TTL |
Conector 5PIN |
| Características de la interfaz |
Retraso de inicio |
< 50 ms |
| Velocidad de salida máxima |
20 Hz/s |
| Tasa de comunicación |
Entre 2400 y 19200 baud |
| Formato de salida |
Protocolo binario de alto rendimiento |
| Salida analógica |
4-20mA FS ((0-360 grados) |
Solo para la partida 4-20mA |
| El poder |
Fuente de alimentación |
El valor de la corriente continua por defecto es de 12 V; 18~36 V son opcionales. |
| Corriente (máximo) |
40 mA |
| Modo ideal |
28 mA |
| Modo de reposo |
DTD |
| Medio ambiente |
Rango de funcionamiento |
-40°C ≈ +85°C |
| Temperatura de almacenamiento |
-40°C ≈ +85°C |
| Rendimiento de choque de resistencia |
2500 gramos |
| Compatibilidad electromagnética |
Según la norma EN61000 y la norma GBT17626 |
| El número de unidades |
≥ 98000 horas/tiempos |
| Resistencia al aislamiento |
≥ 100M |
| Resistencia a los golpes |
100 g@11 ms,3 Dirección axial (medio sinusoide) |
| Antivibración |
10 gramos, 10 ‰ 1000 Hz
|
Aplicaciones:
★ Antenna por satélite seguimiento por satélite
★ Navegación y topografía marítima
★ Navegación integrada basada en GPS
★ Control de posicionamiento de la antena
★ cámara infrarroja
★ Medidor de distancia láser
★ Navegación con gráfico gráfico
★ ROV robot de guía submarino
★ Dispositivos de medición oceanográficos
