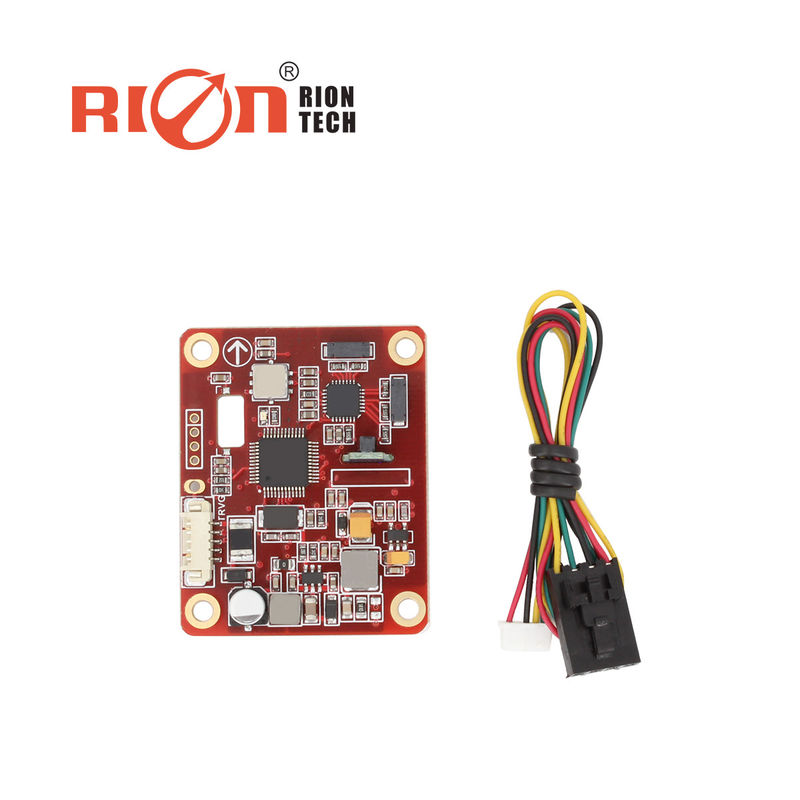

DCM250B MEMS NMEA0183 Protocolo Módulo de brújula electrónica MCU 3 Ejes Alta confiabilidad

Detalles del producto

Lugar de origen: Guangdong, China

Nombre de la marca: RION

Certificación: ISO

Número de modelo: DCM250B

Pago y términos de envío

Cantidad de orden mínima: 1

Precio: $98.00/Units >=1 Units

Detalles de empaquetado: 1pcs compás digital en cada caja interna, 200pcs /ctn

Tiempo de entrega: 7 días

Condiciones de pago: T/T, Paypal

Capacidad de la fuente: 10000 pedazos/pedazos por Mes

Consiga el mejor precio
Contacto ahora
Especificaciones
Resaltar:

Módulo electrónico del compás de MEMS

,

Módulo electrónico del compás del protocolo NMEA0183

,

SENSOR del eje de MCU 3

Material de la caja:
de aluminio
Tamaño:
33*27*9 mm
Compas digital Rango de rumbo:
360deg
gama de rollo:
+/-85 grados
Gama de echada:
+/-85 grados
Puerto del interfaz:
RS232 /RS485/TTL opcional
MTBF digital del compás:
≥40000 horas/tiempo
Temperatura de trabajo:
-40 °C ~ + 85 °C
Temperatura de almacenamiento:
-40 °C ~ + 100 °C
Producción:
Protección IP67
Material de la caja:
de aluminio
Tamaño:
33*27*9 mm
Compas digital Rango de rumbo:
360deg
gama de rollo:
+/-85 grados
Gama de echada:
+/-85 grados
Puerto del interfaz:
RS232 /RS485/TTL opcional
MTBF digital del compás:
≥40000 horas/tiempo
Temperatura de trabajo:
-40 °C ~ + 85 °C
Temperatura de almacenamiento:
-40 °C ~ + 100 °C
Producción:
Protección IP67
Descripción
DCM250B MEMS NMEA0183 Protocolo Módulo de brújula electrónica MCU 3 Ejes Alta confiabilidad

DCM250B MEMS NMEA0183 Protocolo Módulo de brújula electrónica MCU 3 Ejes Alta confiabilidad


DCM250B&260B es una brújula electrónica tridimensional, que adopta un algoritmo de calibración magnético duro y magnético blando,para que la brújula pueda eliminar la influencia del campo magnético a través del algoritmo de calibración incluso en el ambiente con interferencia del campo magnético. DCM250B y 260B integra un sensor de flujo de tres ejes, calcula el rumbo en tiempo real a través de la unidad central de procesamiento,y utiliza un acelerómetro de tres ejes para compensar una amplia gama de ángulos de inclinación para garantizar que la brújula pueda proporcionar una alta precisión incluso en ángulos de inclinación de hasta ± 85°La brújula electrónica integra un control MCU de alta precisión, con modos de salida diversificados. Las interfaces estándar incluyen RS232 / RS485 / TTL y otras interfaces,o la personalización de otras interfaces de comunicación. DCM250B&260B es de tamaño pequeño y bajo consumo de energía. Se puede utilizar en muchos campos tales como estabilidad de antena, vehículos, integración de sistemas, alta resistencia a los golpes, alta fiabilidad,y la brújula puede funcionar normalmente en entornos extremadamente duros, y es más adecuado para los sistemas de control integrados de hoy en día de alta precisión y medición.

Principales características

El nombre de la empresa:Precisión del rumbo: 0,8°
El nombre de la empresa:Rango de medición de la inclinación del rodillo: ± 85°
El nombre de la empresa:Resolución de inclinación: 0,1°
El nombre de la empresa:Precisión de inclinación: < 0,2° (rango completo)
El nombre de la empresa:temperatura de trabajo: -40°C~+85°C
El nombre de la empresa:tamaño: L55*W37*H24mm
El nombre de la empresa:con calibración magnética dura y blanda
El nombre de la empresa:La salida RS232/RS485/TTL
El nombre de la empresa:Fuente de alimentación de corriente continua de 5 V
★ Soporte para ASCII (protocolo NMEA 0183)

Aplicación:

★ Topografía y cartografía de la navegación marítima
★ Navegación integrada con GPS
★ Servo control de la antena
★ Imagen infrarroja
★ Distanzímetro láser
★ Dispositivo de rediseño de mapas
★ ROV robot de navegación submarina
★ Instrumento de estudio oceanográfico
★ Robot de ocasión especial



Parámetro

La mejor precisión de rumbo
0Inclinación de 0,8°< 10°
1.5° de inclinación < 30°
2.0° inclinación < 40°
3.0° inclinación < 60°

Precisión de la inclinación
0.1°<15° ((Rango de medición)
0.2°<30° ((Rango de medición)
0.3°<60° (rango de medición)
Rango de inclinación del paso
± 85°

Precisión del rodillo
0.1°<15° ((Rango de medición)
0.2°<30° ((Rango de medición)
0.3°<60° (rango de medición)
Rango de inclinación del rodillo
± 85°
Resolución
0.1°
inclinación de la brújula el mejor rango de ángulo de compensación
< 40°
Calibración de hierro duro
- ¿ Qué?
Calibración de hierro blando
- ¿ Qué?
Método de calibración de las interferencias del campo magnético
Rotación del plano en 1 círculo ((Calibración 2D)
Dimensión
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
Peso
20 gramos
Conector de interfaz RS-232/RS485/TTL
Cuatro cables de núcleo
Retraso de inicio
< 50 ms
Velocidad de salida máxima
20 Hz/s
Tasa de comunicación
2400 a 19200 baud
Formato de salida
Protocolo binario de alto rendimiento
Fuente de alimentación
(Default) CC+5V
(Customizado) DC9~36V
Corriente (máximo)
45 mA
Modo ideal
35 mA
Modo de reposo
DTD
Rango de funcionamiento
-40°C~+85°C
Temperatura de almacenamiento
-40°C~+100°C
Rendimiento de choque de resistencia
2500 gramos
Compatibilidad electromagnética
Según la norma EN61000 y la norma GBT17626
El número de unidades
≥ 40000 horas/tiempos
Resistencia al aislamiento
≥ 100M
Resistencia a los golpes
100g@11ms,3Tiempos/Eje ((medio senoide)
Antivibración
10 gramos, 10 ~ 1000 Hz
Peso
90 g (no incluye el cable)



Dirección de medición
DCM250B MEMS NMEA0183 Protocolo Módulo de brújula electrónica MCU 3 Ejes Alta confiabilidad 1
DCM250B MEMS NMEA0183 Protocolo Módulo de brújula electrónica MCU 3 Ejes Alta confiabilidad 3
DCM250B MEMS NMEA0183 Protocolo Módulo de brújula electrónica MCU 3 Ejes Alta confiabilidad 5
