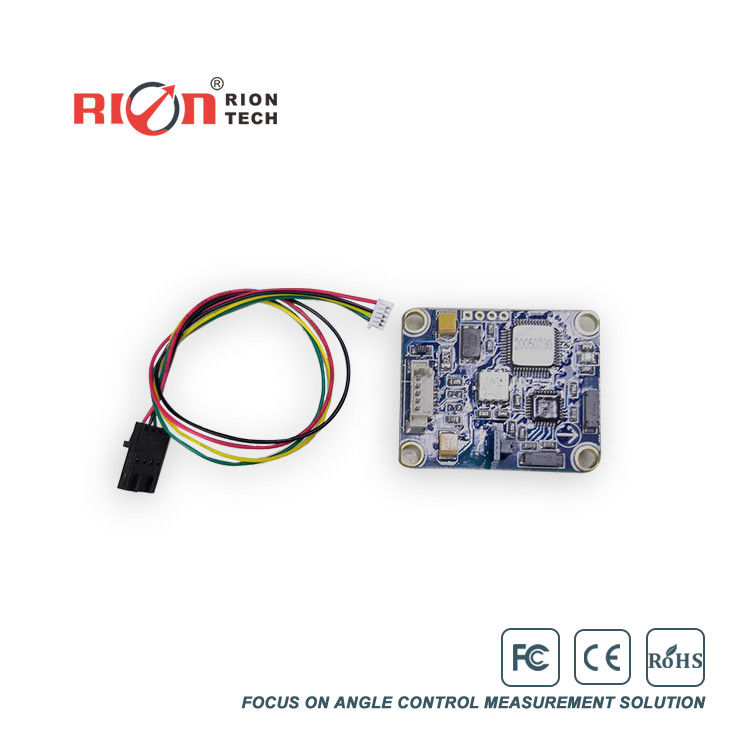

inclinómetro análogo dinámico de DC 5V Digitaces del sensor del compás del sensor MEMS del compás de 3D Digitaces
Características:
Uso:
Características eléctricas
Parámetro del título de compás |
La mejor exactitud de dirección |
inclinación 0.8° <10> |
inclinación 1.5° <30> |
||
inclinación 2.0° <40> |
||
3.0° inclinan <>el° 60 |
||
Resolución |
0.1° |
|
Parámetro de la inclinación del compás |
Exactitud de la echada |
0.1°<15>(gama de medición) |
0.2°<30>(gama de medición) |
||
0.3°<60>(gama de medición) |
||
Gama de la inclinación de la echada |
±85° |
|
Exactitud del rollo |
0.1°<15>(gama de medición) |
|
0.2°<30>(gama de medición) |
||
0.3°<60>(gama de medición) |
||
Gama de la inclinación del rollo |
±85° |
|
Resolución |
0.1° |
|
La mejor gama del ángulo de la remuneración de inclinación del compás |
<40> |
|
Calibración |
Calibración dura del hierro |
Sí |
Calibración del hierro suave |
Sí |
|
Método de la calibración de interferencia del campo magnético |
Rotación plana en un círculo (2.a calibración) |
|
Características físicas |
Dimensión |
L55×W37×H24mm |
Peso |
20g |
|
Conector de interfaz de RS-232/RS485/TTL |
línea de ventaja directa de 5cable el 1M |
|
Características del interfaz |
Retraso del comienzo |
<50ms> |
Tarifa de salida máxima |
20Hz/s |
|
Tarifa de la comunicación |
2400 a 19200baud |
|
Formato de la salida |
Protocolo binario del alto rendimiento |
|
Poder |
Fuente de alimentación |
(Defecto) DC+5V |
DC (modificado para requisitos particulares)9~36V |
||
Actual (máximo) |
45mA |
|
Modo ideal |
35mA |
|
Modo de sueño |
TBD |
|
Ambiente |
Rango de operación |
-40℃~+85℃ |
Temperatura de almacenamiento |
-40℃~+100℃ |
|
Funcionamiento del choque de la resistencia |
2500g |
|
Compatibilidad electromágnetica |
Según EN61000 y GBT17626 |
|
MTBF |
horas ≥40000/épocas |
|
Resistencia de aislamiento |
≥100M |
|
Resistencia de choque |
100g@11ms, 3Times/Axis (mitad sinusoide) |
|
Antivibraciones |
10grms, 10~1000Hz |
|
Peso |
30g (sin el cable) |
El software configura:
