Detalles del producto
Place of Origin: Shenzhen
Nombre de la marca: RION
Certificación: CE
Model Number: DDM360
Pago y términos de envío
Cantidad de orden mínima: 1 piezas
Precio: $99.00 - $115.00/Pieces
Detalles de empaquetado: En cartón
Tiempo de entrega: 7 días laborables
Condiciones de pago: T/T, PayPal
Capacidad de la fuente: 3000 piezas por mes
Resistencia a las vibraciones: |
2500g |
Corriente (MAX): |
45 mA |
Formato de la salida: |
Protocolo binario de alto rendimiento |
El número de unidades: |
≥ 98000 horas/tiempo |
Modo de reposo: |
TBD |
Calibración de hierro duro: |
- ¿ Qué? |
Liderear Punteria: |
0.8° |
Retraso en el arranque: |
<50ms> |
Resistencia a las vibraciones: |
2500g |
Corriente (MAX): |
45 mA |
Formato de la salida: |
Protocolo binario de alto rendimiento |
El número de unidades: |
≥ 98000 horas/tiempo |
Modo de reposo: |
TBD |
Calibración de hierro duro: |
- ¿ Qué? |
Liderear Punteria: |
0.8° |
Retraso en el arranque: |
<50ms> |

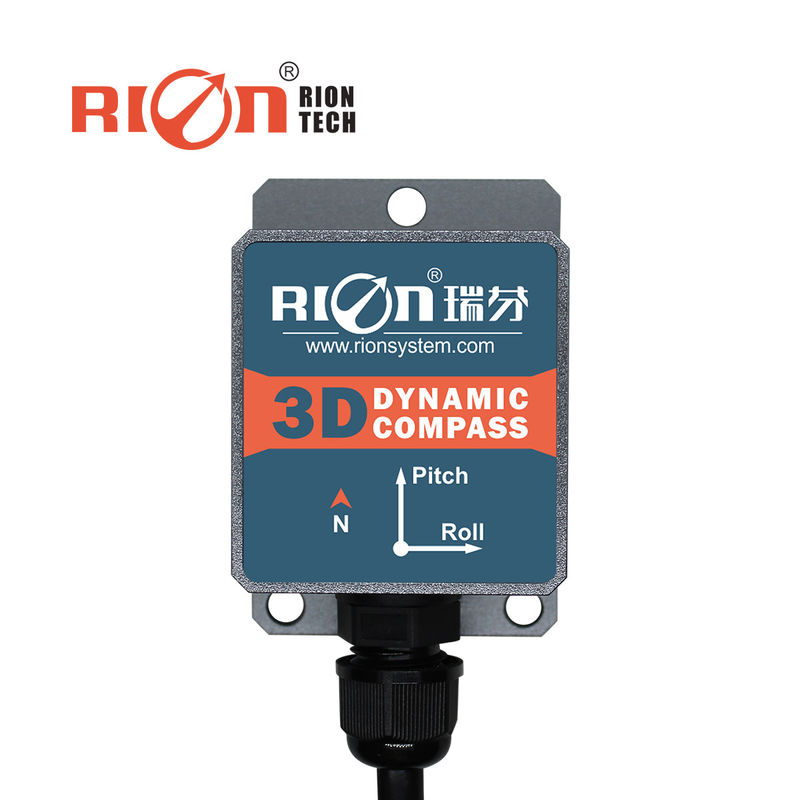

DDM350B / DDM360B es una brújula electrónica dinámica tridimensional, que integra una unidad de medición inercial de 9 ejes, incluyendo un acelerómetro de tres ejes, un giroscopio de tres ejes,y una puerta de flujo de tres ejesUtilizando las características de ángulo dinámico elevado del giroscopio y las características de posición altamente estables del acelerómetro,los ángulos de inclinación y rodadura que siguen los cambios de actitud complejos se obtienen a través del algoritmo de navegación dinámica inercialEl ángulo geomagnético del azimuto adopta algoritmos de calibración magnéticos duros y magnéticos blandos.para que la brújula pueda eliminar la influencia del campo magnético a través del algoritmo de calibración incluso en el ambiente con interferencia del campo magnéticoLa dirección es calculada en tiempo real por el procesador central, y los ángulos dinámicos de inclinación y rodadura se utilizan para la compensación dinámica de dirección para una amplia gama de azimutos magnéticos.garantizar que la brújula pueda proporcionar datos de dirección de alta precisión incluso en ángulos de inclinación de hasta ±85°La brújula electrónica integra un procesador aritmético DSP de alto nivel con modos de salida diversificados. Las interfaces estándar incluyen RS232/RS485/TTL y otras interfaces,y otras interfaces de comunicación pueden ser personalizadas.
| DDM350B/360B | Parámetro | |
| Dirección de la brújula | Precisión del rumbo | 0.8° |
| Resolución | 0.1° | |
| Rango de tono | ± 90° | |
| Rango de rodaje | ± 180° | |
| Precisión de inclinación | Estado estático 0,2° | |
| Dinámica 0,5° | ||
| Resolución | 0.1° | |
| Rango de ángulo de compensación de inclinación | Rollo ± 180° | |
| Inclinación < 85° | ||
| Calibración | Calibración de hierro duro | - ¿ Qué? |
| Calibración de hierro blando | - ¿ Qué? | |
| Método de calibración de las interferencias del campo magnético | Una rotación del plano (calibración bidimensional) | |
| Características físicas | Tamaño | Tamaño del caparazón:L55×W37×H24mm |
| El tamaño del PCBA: L33×W27×H9mm | ||
|
Se aplicará el método de ensayo. Línea de conexión de interfaz |
Concha: 4PIN 1m de plomo directo | |
| Un solo tablero: 4 cables terminales PIN de 30 cm | ||
| Interfaz | Retraso en el arranque | < 50 ms |
| Tasa de producción | 5 ~ 100 Hz (se puede ajustar) | |
| Tasa de Baud | 4800 a 115200 baud | |
| Formato de salida | Protocolo binario de alto rendimiento | |
| El poder | Tensión de alimentación | (por defecto) CC +5V |
| (Personalizado) DC 9 ∼ 36 V | ||
| Corriente (MAX) | 45 mA | |
| Modelo ideal | 35 mA | |
| Modo de reposo |
DTD |
|
| Medio ambiente | Rango de funcionamiento | -40°C ≈ +85°C |
| Temperatura de almacenamiento | -40°C ≈ +85°C | |
| Resistencia a las vibraciones | 2500 gramos | |
| CEM | Según la norma EN61000 y la norma GBT17626 | |
| El número de unidades |
≥ 98000 horas/tiempo |
|
| Resistencia al aislamiento | ≥ 100 megohm | |
| Resistencia al impacto | 100 g@11 ms,3 Dirección axial (medio sinusoide) | |
| Antivibración | 10 gramos, 10 ‰ 1000 Hz | |
| Peso | El número de placas que se utilizarán para el cableado será el mismo que el número de placas para el cableado. | |
★ Búsqueda por antena por satélite
★ Servo control de la antena
★ Topografía y cartografía marina
★ Imagen infrarroja
★ Robot de ocasión especial
