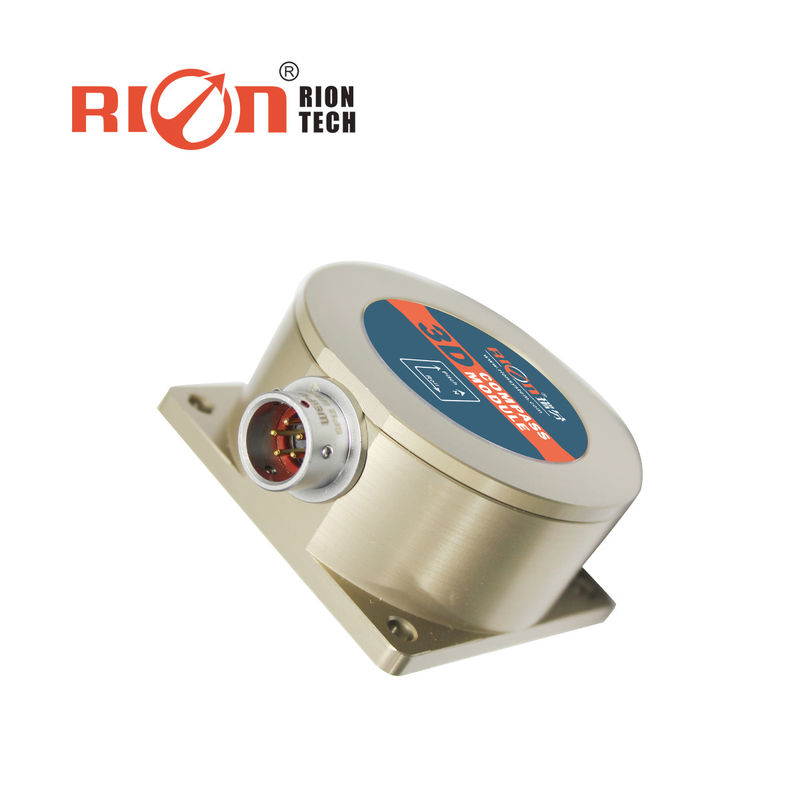

DCM302B brújula electrónica 3D con bajo consumo de energía/sensor de inclinación de precisión

DCM302B brújula electrónica 3D con bajo consumo de energía/sensor de inclinación de precisión

Descripción del producto:

DCM301B/DCM302B es una brújula electrónica 3D de alta precisión que utiliza un algoritmo de calibración de plano bidimensional.y sólo necesita girar el plano en su lugar para completar el proceso de calibraciónUtilizando algoritmos de calibración magnética dura y magnética blanda, la brújula puede lograr resultados de medición ideales a través de una calibración tridimensional en un entorno con interferencia magnética.Esta brújula integra tecnología de detección magnética de tres ejes, que puede calcular el rumbo en tiempo real a través de la unidad central de procesamiento,y se utiliza un acelerómetro de tres ejes para compensar una amplia gama de ángulos de inclinación para garantizar que la brújula pueda proporcionar datos de rumbo precisos incluso en ángulos de inclinación de hasta ± 85 °. La brújula electrónica integra un control MCU de alta precisión, con modos de salida diversificados. Las interfaces estándar incluyen RS232/RS485/TTL y otras interfaces,y otras interfaces de comunicación pueden ser personalizadas.

DCM302B es pequeño, de bajo consumo de energía, y se puede utilizar en muchos campos como la estabilidad de la antena, los vehículos y la integración del sistema.Su alta resistencia a los golpes y alta fiabilidad también permiten que la brújula funcione normalmente en ambientes extremadamente hostiles, y es adecuado para sistemas de control de integración de medición de alta precisión.

Características:

• Precisión del rumbo: 0,5° ≈ 0,8°
• Ángulo de inclinación: ± 85°
• Resolución del ángulo de inclinación: 0,1°
• Antivibración: 10 gramos, 10 ‰ 1000 Hz
• Precisión del ángulo de inclinación: 0,1°
• Temperatura en el área de trabajo: -40°C+85°C
• Se trata de un sistema de transmisión de datos.

Parámetros técnicos:

Las medidas de seguridad se aplicarán en el caso de las aeronaves de las categorías A y B.		Parámetro
Dirección de la brújula	La mejor precisión de rumbo	0.5°
	Resolución	0.1°
Parámetro de inclinación de la brújula	Precisión de la inclinación	0.1°<15° (rango de medición)
		0.2°<30° (rango de medición)
		0.3°<60° (rango de medición)
		0.3°<85° (rango de medición)
	Rango de inclinación del paso	± 85°
	Precisión del rodillo	0.1°<15° (rango de medición)
		0.2°<30° (rango de medición)
		0.3°<60° (rango de medición)
		0.3°<85° (rango de medición)
	Rango de inclinación del rodillo	± 85°
	Resolución	0.1°
	El mejor rango de compensación de inclinación	< 40°
Calibración	Calibración de hierro duro	- ¿ Qué?
	Calibración de hierro blando	- ¿ Qué?
	Método de calibración de las interferencias del campo magnético	Rotación del plano en 1 círculo ((Calibración 2D)
Características físicas	Dimensión	El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero de los gases de efecto invernadero.
	Peso	PCBA: 20 g, con cáscara: 100 g
	Conector de interfaz RS232/RS485/TTL	Conector 5PIN
Características de la interfaz	Retraso de inicio	< 50 ms
	Velocidad de salida máxima	20 Hz/s
	Tasa de comunicación	2400 a 19200 baud
	Formato de salida	Protocolo binario de alto rendimiento
El poder	Fuente de alimentación	(Default) CC+5V
		(Customizado) DC9 36V
	Corriente (máximo)	40 mA
	Modo ideal	30 mA
	Modo de reposo	DTD
Medio ambiente	Rango de funcionamiento	-40°C ≈ +85°C
	Temperatura de almacenamiento	-40°C ≈ +85°C
	Rendimiento de choque de resistencia	2500 gramos
Compatibilidad electromagnética	Según la norma EN61000 y la norma GBT17626
El número de unidades	≥ 98000 horas/tiempos
El aislamiento	≥ 100M
Las demás:	100 g@11 ms,3 Dirección axial (medio sinusoide)
Antivibración	10 gramos, 10 ‰ 1000 Hz

Aplicaciones:

★ Cartografía de navegación

★ Navegación integrada con GPS

★ Servo control de la antena

★ Dispositivo para pintar mapas

★ Robot para ocasiones especiales

★ Distanzímetro láser

★ Imagen infrarroja
