Acelerómetro digital MEMS
, Acelerómetro digital AKF392 MEMS
, Sensor de detección de vibraciones de vigilancia del puente

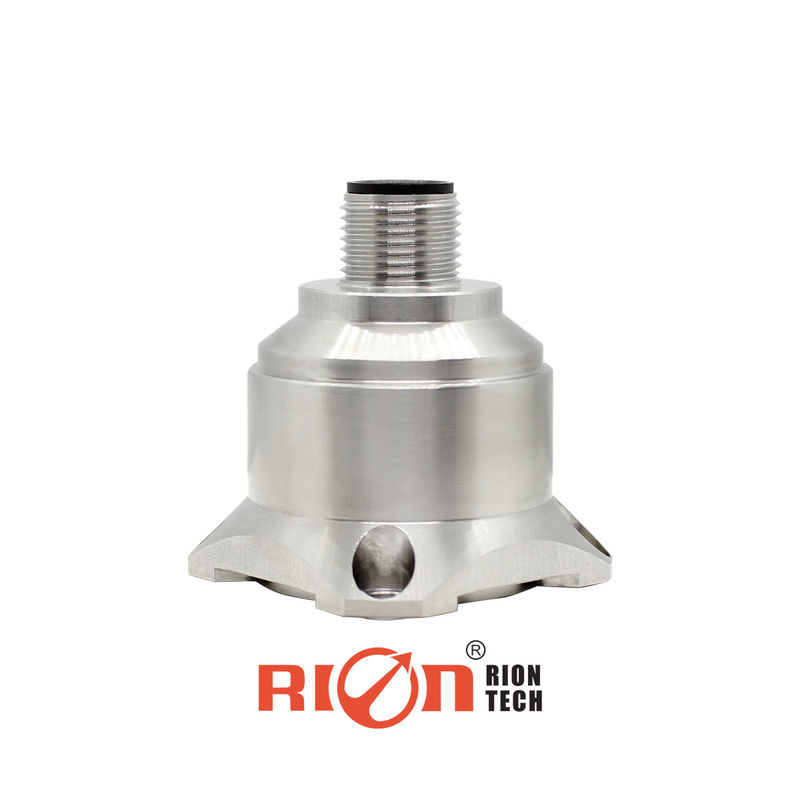

AKG392 MEMS Sensor digital de vibración de tres ejes para monitoreo de puentes
AKF392 MEMS DIGITAL VIBRATION SENSOR.pdf
▶ CARACTERÍSTICA PRINCIPAL
★ Tres ejes (X, Y, Z)
★ Señal de salida: RS232; RS485; TTL
★ Voltaje de alimentación: 9~36V
★ Tamaño: L34.3×W34.3×H38.5mm
★ Temperatura de trabajo: -40°C ~ +85°C
★ Temperatura de almacenamiento: -40°C ~ +85°C
★ Excelente estabilidad de desviación, buen rendimiento ambiental (choque, vibración y temperatura)
▶ APLICACIÓN
★ Equipo médico
★ Puente
★ Maquinaria grande, motores
★ Automóvil
★ Rodillo compactador
★ Registros de colisión, monitoreo y predicción de fatiga
★ Generación de energía eólica
★ Vibración de baja frecuencia y monitoreo automático
★ Monitoreo de sistemas de tráfico, análisis de terraplenes y ferrocarriles de alta velocidad
detección de fallas
Especificaciones
| AKG392 |
PARÁMETROS |
UNIDAD |
| Rango |
±2 |
±4 |
±8 |
±10 |
±20 |
±40 |
g |
| Calibración de sesgo |
<1 |
<1 |
<1 |
<1 |
<1 |
<1 |
mg |
| Eje de medida |
X,Y,Z |
X,Y,Z |
X,Y,Z |
X,Y,Z |
X,Y,Z |
X,Y,Z |
eje |
| Repetibilidad de encendido/apagado |
<2 |
<2 |
<2 |
<2 |
<2 |
<2 |
mg(máx) |
|
Temperatura de sesgo
coeficiente
|
0.15 |
0.15 |
0.15 |
0.75 |
0.75 |
0.75 |
%/℃(típico) |
|
Resolución/umbral
(@ 1Hz)
|
< 1 |
< 1 |
< 1 |
< 1 |
< 1 |
< 1 |
mg(máx) |
| No linealidad |
<0.5 |
<0.8 |
<1 |
<1 |
<1 |
<1 |
% FS(máx) |
| Ancho de banda (3DB) |
500 |
500 |
500 |
500 |
500 |
500 |
Hz |
| Sensibilidad de eje cruzado |
1 |
1 |
1 |
2 |
2 |
2 |
% |
|
Relación de sensibilidad a vibración transversal
|
1 |
1 |
2 |
5 |
5 |
5 |
% |
| Densidad de ruido |
21 |
21 |
21 |
86.6 |
86.6 |
86.6 |
μg/√Hz |
| Frecuencia de resonancia |
2.4 |
2.4 |
2.4 |
5.5 |
5.5 |
5.5 |
kHz |
| Tasa de salida |
5Hz,10Hz,25Hz,50Hz,100Hz,200Hz,500Hz,1000Hz |
| Interfaz de salida |
RS232/RS485/TTL |
| Protocolo |
Protocolo RION 68 y protocolo MODBUS RTU |
| Entrada(VDD_VSS) |
9~36 VDC |
| Consumo de corriente de operación |
<60mA @ 12 VDC |
| Conector |
Conector M12 estándar industrial |
| Peso |
Peso neto del producto: 82g, Base magnética: 48g, Placa adaptadora en forma de L 20g |
| Tamaño |
Tamaño del producto: 34.3*34.3*38.5mm
Tamaño de la base de adsorción magnética: 34.23*34.23*6mm
Tamaño de la placa adaptadora en forma de L: 36*44*15mm
|
▶ PROTOCOLO DE COMUNICACIÓN
El producto incluye 68 protocolos y MODBUS RTU dos protocolos. Los parámetros de configuración predeterminados del protocolo son los siguientes:
| PROTOCOLO |
PROTOCOLO RION 68 |
MODBUS-RTU |
| Código de dirección |
0 |
1 |
| Dirección de difusión |
255 |
0 |
| Velocidad en baudios del puerto serie |
9600 |
9600 |
| Bit de paridad |
Sin paridad |
Paridad par |
| Bit de inicio del puerto serie |
1 bit |
1 bit |
| Longitud de datos del puerto serie |
8 bits |
8 bits |
| Bit de parada del puerto serie |
1 bit |
1 bit |
| Modo de salida |
Pregunta y respuesta |
Pregunta y respuesta |
| Formato de datos |
Formato de datos |
Formato de datos |
| Método de verificación de datos |
Suma de verificación |
CRC16 |
Método de conmutación mutua entre el protocolo RION 68 y el protocolo MODBUS:
Abra el asistente de depuración de puertos serie, seleccione la velocidad en baudios 115200, sin paridad, bit de parada 1, el número de puerto de conexión, haga que el ordenador host envíe 0xAA hexadecimal regularmente cada 10 ms. Encienda el producto y responda "RION" o "MRTU" para indicar que el cambio al protocolo correspondiente se ha realizado correctamente. Después de que el cambio sea exitoso, todos los parámetros son los parámetros predeterminados anteriores.
