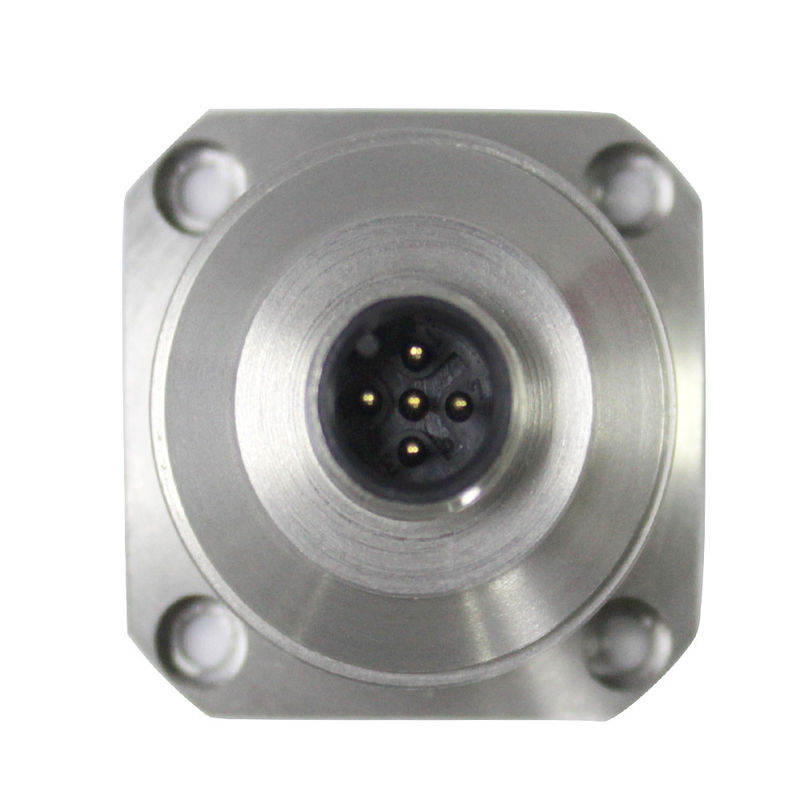

Sensor de la vibración de Digitaces del acelerómetro de RS232 RS485 TTL
▶Uso
expediente de desplome del ★, supervisión del cansancio y generación de la energía eólica del ★ de la predicción
Vibración de baja fricción del ★ y automóvil de supervisión automático del ★
Maquinaria grande del ★, rodillo de camino del ★ del puente del ★ del armamentarium del ★ del motor
▶EL PRODUCTO INTRODUCE
El acelerómetro de tres ejes de AKF392B se produce usando tecnología patentada suiza.
Esta serie de la aceleración se puede aplicar a los diversos campos tales como prueba de la vibración y prueba del impacto. El producto adopta la salida del interfaz digital, RS232/485/TTL opcional, diversos códigos de la dirección pueden ser fijados, y los sensores múltiples se pueden utilizar en serie para las distancias largas, que es conveniente para el análisis de múltiples puntos de la medida y de datos. El AKF392B es una línea sensor capacitivo del monocristal del silicio, consistiendo en un chip de silicio micromachined, ASIC de baja potencia para el condicionamiento de señal, un microprocesador para almacenar valores de la remuneración y un sensor de temperatura. Este producto tiene el bajo consumo de energía, el sistema completo de la calibración, la estructura sólida y salida estable. La nueva configuración electrónica proporciona el poder de estado sólido para el reset, y proporcionar la protección completa para la sobreintensidad de corriente. En la gama completa, los valores típicos para la estabilidad a largo plazo y el prejuicio del factor de posicionamiento son menos de 0,1%. Esta serie de productos tiene las características de la estructura fuerte, del bajo consumo de energía y de la estabilidad excelente de la desviación, que garantiza confiabilidad excepcional de la salida.
▶PARÁMETRO DEL PRODUCTO
AKF392T |
PARÁMETRO | UNIDAD | |||||
| Gama | ±2 | ±4 | ±8 | ±10 | ±20 | ±40 | g |
| Calibración de la desviación | <1> | <1> | <1> | <1> | <1> | <1> | magnesio |
| Medición axial | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | Axial |
| Repetibilidad del poder de Up/Off | <2> | <2> | <2> | <2> | <2> | <2> | magnesio (más alto) |
| Temporeros de la desviación. Coeficiente | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 | %/℃ (valor típico) |
| Resolución/umbral (@ 1Hz) | < 1=""> | < 1=""> | < 1=""> | < 1=""> | < 1=""> | < 1=""> | magnesio (más alto) |
| Ausencia de linealidad | <0> | <0> | <1> | <1> | <1> | <1> | % del FS (más alto) |
| Ancho de banda (3Db) | 500 | 500 | 500 | 500 | 500 | 500 | Herzios |
| sensibilidad de Cruz-AXIS | 1 | 1 | 1 | 2 | 2 | 2 | % |
| Ratio lateral de la sensibilidad de la vibración | 1 | 1 | 2 | 5 | 5 | 5 | % |
| Frecuencia de la resonancia | 2,4 | 2,4 | 2,4 | 5,5 | 5,5 | 5,5 | kilociclo |
| tarifa de salida automática de 68 protocolos | 5Hz, 10Hz, 25Hz, 50Hz, 100Hz, 200Hz, 500Hz, 1000Hz | ||||||
| Tarifa de salida automática de MODBUS | 10Hz, 25Hz, 50Hz | ||||||
| Interfaz de la salida | RS232/RS485/TTL | ||||||
| Protocolo | Protocolo estándar de Rion y protocolo de Modbus Rtu | ||||||
| Confiabilidad | MIL-HDBK-217, grado 2 | ||||||
| Resistencia de choque | 100g@11ms, dirección axial 3 (mitad sinusoide) | ||||||
| Tiempo de recuperación | <1ms> | ||||||
| Vibre | 20g Rms, 20~2000Hz (ruido al azar, o, p, i por AXIS para la acción 30 minutos) | ||||||
| Entrada (Vdd_Vss) | 9-36 VDC | ||||||
| Consumo actual | <60ma> | ||||||
| Conector | Conector del estándar industrial M12 | ||||||
| Peso | Peso neto del producto: 82g, base magnética: 48g, placa de adaptador en forma de L 20g | ||||||
| Dimensión |
Tamaño del producto: 34.3*34.3*38.5m m Tamaño bajo de la adsorción magnética: 34.23*34.23*6m m Tamaño en forma de L de la placa de adaptador: 36*44*4m m |
||||||
