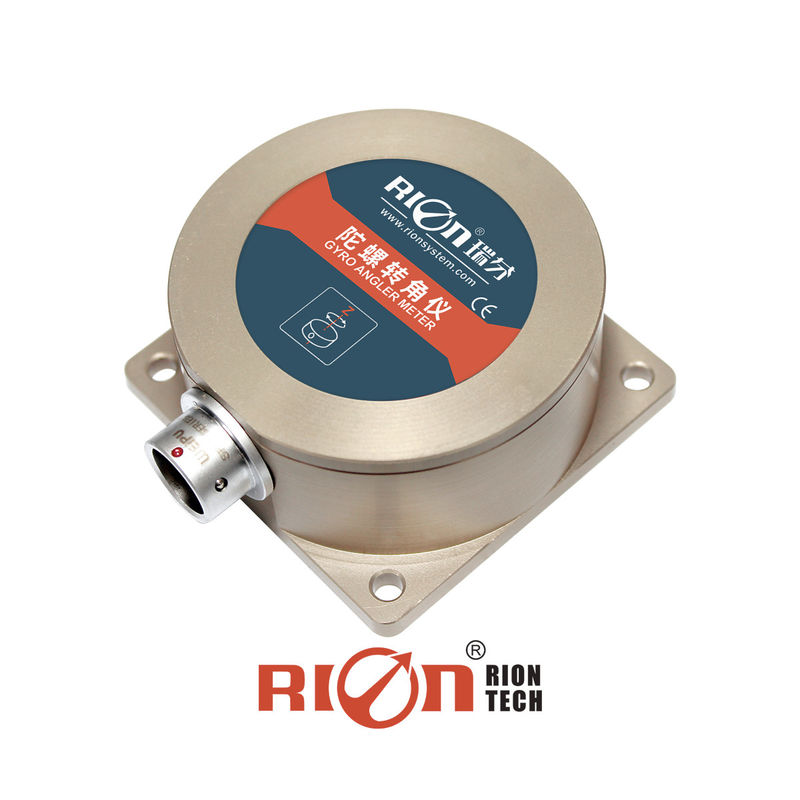

TL618D MEMS Sensor electrónico giroscópico de corriente para helicópteros de control remoto
¿Qué es esto? ▶Características clave
★ Alta estabilidad de la deriva de rendimiento
★ Bajo ruido
★ Peso ligero
★ Larga vida, fuerte estabilidad
★ Eficaz en cuanto a costes
★ Excelente rendimiento de vibración
★ Todo en estado sólido
★ Diseño compacto y ligero
★ 4-20mA de salida de corriente
★ Amplio rango de temperaturas
★ Fuente de alimentación de corriente continua + 9 ‡ 36 V
★ Desviación de temperatura < ± 0,1°/s/°C
¿Qué es esto? ▶Aplicación
★ Navegación ★ Navegación en coche
★ Realidad virtual 3D
★ Estabilidad de la plataforma
★ Sistema de seguridad automática
★ Helicópteros de control remoto
★ Equipo de antenas satelitales montadas en Turck
★ Control industrial
★ Equipo
★ Combinación GPS
★ Estabilidad de la cámara
★ Robot
★ Compensar el error de la aguja electrónica de los buques en el equipo de inducción inclinado
¿Qué es esto? ▶Descripción general
TL618D es un giroscopio (sensor de velocidad de ángulo) basado en el principio micro mecánico, un dispositivo inercial en miniatura para medir principalmente la velocidad angular de un objeto en movimiento.Producto interno con la tecnología de detección de anillos de precisión ultrafina de silicio para que tenga un alto rendimiento, resistente al agua, antivibración, peso ligero, características anti-interferencia electromagnética, etc. La máquina no se interrumpe con tecnología de auto-prueba, the filtering algorithm and the first time in the country by eliminating resonance technology to solve the influence on data because of the surrounding noise or vibration interference source to the ordinary gyroscope. TL618D añadir otra tecnología internacional de compensación de sensores de temperatura para resolver los problemas de impacto de la deriva de temperatura, con estabilidad a altas temperaturas y características de larga vida, etc.para realizar los productos nacionales similares de tecnología de tecnología líder.
Productos con un alto coste-efectivo, pequeño volumen,más ventajas que el FOG en campos de aplicación, ahora es ampliamente utilizado en la automoción, marino, objetos en movimiento, control de posición y control de actitud,y otras aplicaciones que requieren ocasiones de medición de ángulos precisos !
¿Qué es esto? ▶DATOS Técnicos
 Se trata de la siguiente información: |
Parámetros | ||
| Rango de medición | ± 50°/s | ± 150°/s | ± 300°/s |
| Eje de medición | X,Y,Z (opcional) | X,Y,Z (opcional) | X,Y,Z (opcional) |
| Ancho de banda | > 2000 Hz | > 2000 Hz | > 2000 Hz |
| Resolución | 0.1°/s | 0.1°/s | 0.1°/s |
| No lineal | 00,1% del FS | 00,1% del FS | 00,1% del FS |
| Desviación de temperatura | Se aplicará el método de calibración de las emisiones de gases de efecto invernadero. | Se aplicará el método de calibración de las emisiones de gases de efecto invernadero. | Se aplicará el método de calibración de las emisiones de gases de efecto invernadero. |
| Tiempo de inicio | 5 ms | 5 ms | 5 ms |
| Voltado de entrada | 9 ~ 36 V | 9 ~ 36 V | 9 ~ 36 V |
| Corriente de salida | 4 ~ 20 mA | 4 ~ 20 mA | 4 ~ 20 mA |
| En la actualidad | 6 mA | 6 mA | 6 mA |
| Temperatura de trabajo | -40 °C ~ + 85 °C | -40 °C ~ + 85 °C | -40 °C ~ + 85 °C |
| Temperatura de almacenamiento | -40 °C ~ + 85 °C | -40 °C ~ + 85 °C | -40 °C ~ + 85 °C |
| Carga por capacidad | 1000 Pf | 1000 Pf | 1000 Pf |
| El choque | 5 g ~ 10 g | 5 g ~ 10 g | 5 g ~ 10 g |
| Impacto | 200 g de fuerza motriz, 2 ms, 1⁄2 seno | ||
| Drift en el tiempo | 20°/h | ||
| Vida laboral | 11 años | ||
| Compatibilidad electromagnética | Según la norma EN61000 y la norma GBT17626 | ||
| El número de unidades | ≥ 98000 horas/tiempos | ||
| Resistencia al aislamiento | ≥ 100M | ||
| A prueba de golpes | 100 g@11 ms,3 Dirección axial (medio sinusoide) | ||
| Antivibración | 10 gramos, 10 ‰ 1000 Hz | ||
| Clase de protección | Protección IP67 | ||
| Conector | 5 pines de enchufe de aire, combinado con un cable de 1M | ||
| Peso | 110 g ((sin cable) | ||
