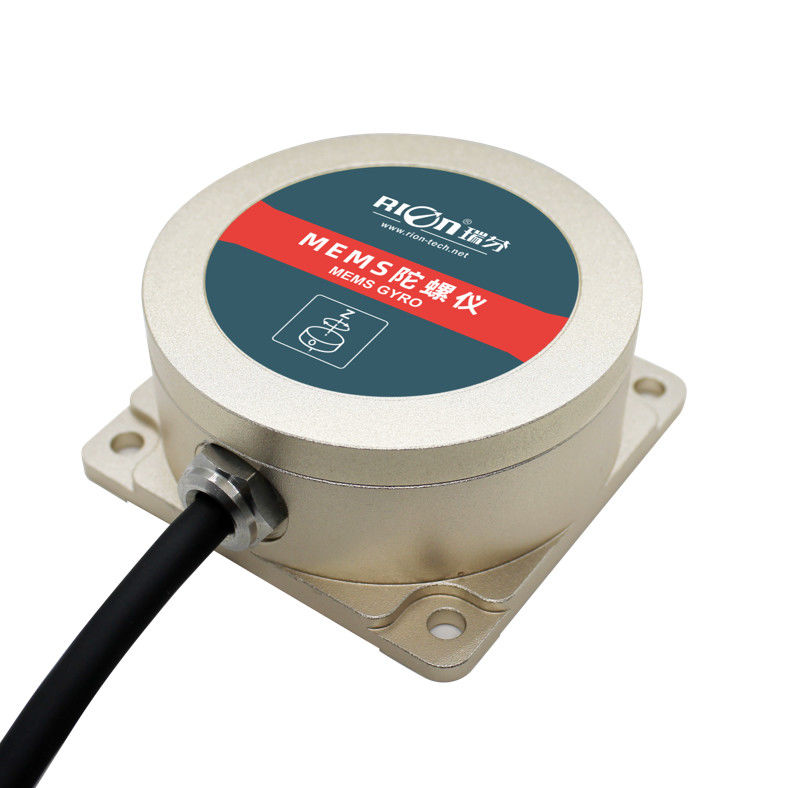

Magnetómetro de tres ejes del giroscopio del acelerómetro de AXIS del sensor 3 del girocompás de TG632D 60mA

TG632D 60mA Sensor girotécnico de tres ejes Acelerómetro de tres ejes Giroscopio Magnetómetro

¿Qué es esto? ▶Características clave

★ Alta estabilidad de la deriva de rendimiento

★ Bajo ruido

★ Peso ligero

★ Larga vida, fuerte estabilidad

★ Eficaz en cuanto a costes

★ Excelente rendimiento de vibración

★ Todo en estado sólido

★ Diseño compacto y ligero

★ Salida RS232/RS485/SPI opcional

★ Rango amplio de temperaturas -40 ~ + 85 °C

★ Fuente de alimentación de corriente continua + 9 ‡ 36 V

★ Desviación de temperatura < ± 0,1°/s/°C

¿Qué es esto? ▶Aplicación

★ Navegación

★ Navegación del vehículo
★ Estabilidad de la plataforma

★ Sistema de seguridad automática
★ Control industrial

★ Robot

★ Realidad virtual 3D

★ Equipo

★ Combinación GPS

★ Estabilidad de la cámara
★ Equipo de antenas satelitales montadas en Turck

★ Compensar el error de la aguja electrónica de los buques en el equipo de inducción inclinado

¿Qué es esto? ▶Descripción general

TG632D es un giroscopio (sensor de velocidad de ángulo) basado en el principio micro mecánico, un dispositivo inercial en miniatura para medir principalmente la velocidad angular de un objeto en movimiento.Producto interno con la tecnología de detección de anillos de precisión ultrafina de silicio para que tenga un alto rendimiento, resistente al agua, antivibración, peso ligero, características anti-interferencia electromagnética, etc. La máquina no se interrumpe con tecnología de auto-prueba, the filtering algorithm and the first time in the country by eliminating resonance technology to solve the influence on data because of the surrounding noise or vibration interference source to the ordinary gyroscope. TG632D añadir otra tecnología internacional de compensación de sensores de temperatura para resolver los problemas de impacto de la deriva de temperatura, con estabilidad a altas temperaturas y características de larga vida, etc.para realizar los productos nacionales similares de tecnología de tecnología líder.

Productos con alto costo-efectivo, pequeño volumen, ahora se utiliza ampliamente en el automóvil, marítimo, objetos en movimiento, control de posición y control de actitud,y otras aplicaciones que requieren ocasiones de medición de ángulos precisos !

Datos detallados

TG632D	Parámetro
Rango de medición	± 50°/s	± 150°/s	± 300°/s
Eje de medición	X,Y,Z (opcional)
Ancho de banda	> 100 Hz	> 100 Hz	> 100 Hz
Resolución	0.05°/s	0.1°/s	0.2°/s
No lineal	00,06% de las FS	00,1% del FS	0.15% del FS
Desviación de temperatura	Se aplicará el método de calibración de las emisiones de gases de efecto invernadero.	Se aplicarán las siguientes medidas:	Se aplicarán las siguientes medidas:
Tiempo de inicio	El valor de las pérdidas
Voltado de entrada	+9 ~ 36 V
En la actualidad	60 mA
Temperatura de trabajo	-40 °C a + 85 °C
Temperatura de almacenamiento	-40 °C a + 85 °C
Drift en el tiempo	8°/h
El choque	5 g ~ 10 g
Impacto	200 g de fuerza motriz, 2 ms, 1⁄2 seno
Vida laboral	11 años
Tasa de producción	5Hz, 15Hz, 35Hz, 50Hz pueden ser establecidos
Señales de salida	Se aplicará el método de ensayo.
El número de unidades	≥ 50000 horas/tiempos
Resistencia al aislamiento	≥ 100M
A prueba de golpes	100 g@11 ms,3 Dirección axial (medio sinusoide)
Antivibración	10 gramos, 10 ‰ 1000 Hz
Clase de protección	Protección IP67
Conector	4 pines con cable de 1M
Peso	152 g (cable estándar)







Dimensión







 No se preocupe.

1El sensor giroscópico angular debe montarse en la posición central del objeto medido, con el fin de reducir la influencia de la aceleración lineal en la precisión de la medición.Véase el diagrama siguiente como referente.

2La instalación del instrumento debe mantenerse paralela a la superficie del objeto medido, y reducir la influencia de la dinámica y la aceleración en el medidor de ángulos.La instalación incorrecta dará lugar a errores de medición, con especial atención a la "superficie" y a la "línea"

1) La superficie de montaje de la fijación del instrumento debe ser cercana, lisa y estable con la superficie medida.el error de ángulo de la medición del ángulo puede ser causado fácilmenteVéase la figura AB.

2) El eje del instrumento debe ser paralelo al eje de medición, y los dos ejes no deben ser incluidos en ángulo en la medida de lo posible, véase la figura Pic.CD



3. No agite violentamente el producto durante su uso, evite vibraciones violentas, alejándose de la fuente de vibración (si no puede evitarlo, instale el amortiguador),para no afectar a la precisión de medición del producto;

4Tratar de evitar una aceleración brusca, parada, velocidad angular de giro brusco superior a 300 DEG/s durante el movimiento de uso, para no afectar a la precisión de medición de los productos.
