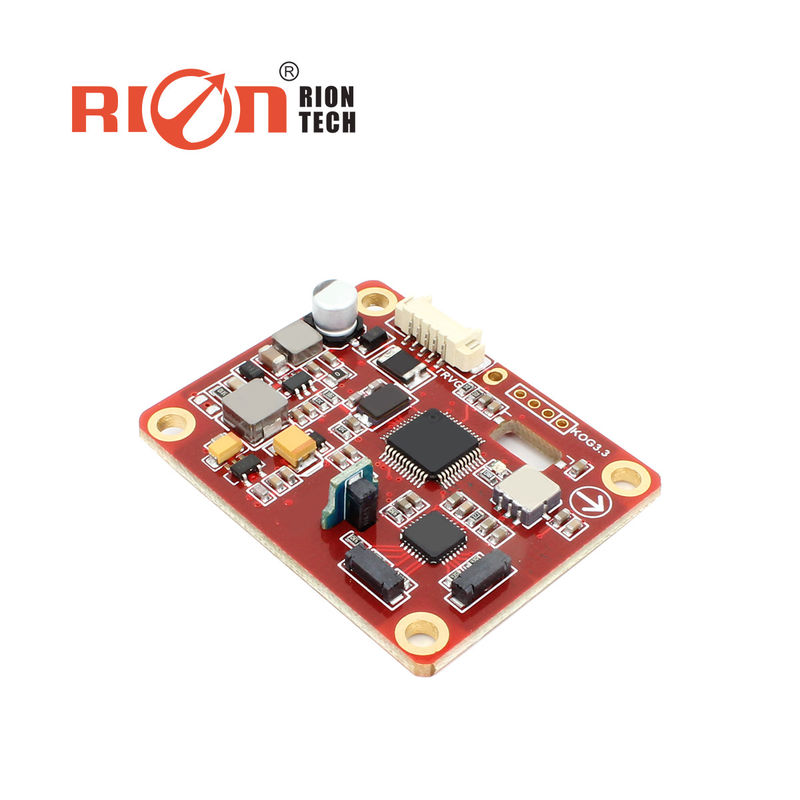

DCM301B Inclinómetro de tres ejes Sensor de brújula 3D DC5V Sensor de rumbo calibrado
¿Qué es esto? ▶Las características
★ Precisión del rumbo: 0,5° ≈ 0,8°
★ Ángulo de inclinación: ± 85°
★ Resolución del ángulo de inclinación: 0,1°
★ Precisión del ángulo de inclinación: 0,1°
★ Temperatura en el área: -40°C+85°C
★ Tamaño: L60×W59×H33mm
★ Con magnético duro, magnético blando y compensación de ángulo
★ Fuente de alimentación de corriente continua de 5 V
★ Interfaz de salida RS232/RS485/TTL estándar
★ Clase de protección IP 67
¿Qué es esto? ▶Aplicación
★ Antenna de búsqueda por satélite
★ Topografía y cartografía de la navegación marítima
★ Navegación integrada con GPS
★ Servo control de la antena
★ Imagen infrarroja
★ Medidor de distancia con láser
★ Mapa para el trazador
★ ROV robot de navegación submarina
★ Instrumentos de medición oceanográficos
★ Robot de ocasión especial
▶ Especificación
| Las medidas de seguridad se aplicarán en el caso de los vehículos de la categoría M1 y M2. |
Parámetro |
| Dirección de la brújula |
La mejor precisión de rumbo |
0.5° |
| Resolución |
0.1° |
| Parámetro de inclinación de la brújula |
Precisión de la inclinación |
0.1°<15° (rango de medición) |
| 0.2°<30° (rango de medición) |
| 0.3°<60° (rango de medición) |
| 0.3°<85° (rango de medición) |
| Rango de inclinación del paso |
± 85° |
| Precisión del rodillo |
0.1°<15° (rango de medición) |
| 0.2°<30° (rango de medición) |
| 0.3°<60° (rango de medición) |
| 0.3°<85° (rango de medición) |
| Rango de inclinación del rodillo |
± 85° |
| Resolución |
0.1° |
| El mejor rango de compensación de inclinación |
< 40° |
| Calibración |
Calibración de hierro duro |
- ¿ Qué? |
| Calibración de hierro blando |
- ¿ Qué? |
| Método de calibración de las interferencias del campo magnético |
Rotación del plano en 1 círculo ((Calibración 2D) |
| Características físicas |
Dimensión |
El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero. |
| Peso |
PCB: 20 g, con cáscara: 100 g |
| Conector de interfaz RS-232/RS485/TTL |
Conector 5PIN |
| Características de la interfaz |
Retraso de inicio |
< 50 ms |
| Velocidad de salida máxima |
20 Hz/s |
| Tasa de comunicación |
2400 a 19200 baud |
| Formato de salida |
Protocolo binario de alto rendimiento |
| El poder |
Fuente de alimentación |
(Default) CC+5V |
| (Customizado) DC9 36V |
| Corriente (máximo) |
40 mA |
| Modo ideal |
30 mA |
| Modo de reposo |
DTD |
| Medio ambiente |
Rango de funcionamiento |
-40°C ≈ +85°C |
| Temperatura de almacenamiento |
-40°C ≈ +85°C |
| Rendimiento de choque de resistencia |
2500 gramos |
| Compatibilidad electromagnética |
Según la norma EN61000 y la norma GBT17626 |
| El número de unidades |
≥ 40000 horas/tiempos |
| El aislamiento |
≥ 100M |
| Las demás: |
100 g@11 ms,3 Dirección axial (medio sinusoide) |
| Antivibración |
10 gramos, 10 ‰ 1000 Hz |
