DDM360B Sensor de brújula electrónica digital dinámica 3D DDM360B Alta confiabilidad

Name: DDM360B Sensor de brújula electrónica digital dinámica 3D DDM360B Alta confiabilidad
Brand: Shenzhen Rion Technology Co., Ltd.
SKU: DDM360B
Price: 107.00 USD
Availability: InStock

Detalles del producto

Lugar de origen: Guangdong, China

Nombre de la marca: RION

Certificación: CE, FCC,ROHS , ISO

Número de modelo: DDM360B

Pago y términos de envío

Cantidad de orden mínima: 1

Precio: $99.00 - $115.00/Pieces

Detalles de empaquetado: 1pcs/caja interna con la esponja, 100pcs/ctn

Tiempo de entrega: 5-10 días del trabajo

Condiciones de pago: T/T, L/C

Capacidad de la fuente: 100000 pedazos/pedazos por Mes

Consiga el mejor precio

Contacto ahora

Especificaciones

Descripción

Especificaciones

Resaltar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                              Sensor magnético del compás electrónico dinámico 3D, Sensor del compás de DC 5V 3D, Sensor del compás de IP67 3D Digitaces


Teoría:	tecnología de los mems	exactitud dinámica del título de compás:	0.8deg
Gama de medición del ángulo inclinable:	+/-90deg	Resolución del ángulo inclinable:	0.1deg
Exactitud del ángulo inclinable:	0.2deg	Tamaño:	L55W37H24mm
Puerto del interfaz de la salida:	RS232/RS485/TTL estándar opcional	Clase de protección:	Protección IP67

Teoría:	tecnología de los mems
exactitud dinámica del título de compás:	0.8deg
Gama de medición del ángulo inclinable:	+/-90deg
Resolución del ángulo inclinable:	0.1deg
Exactitud del ángulo inclinable:	0.2deg
Tamaño:	L55W37H24mm
Puerto del interfaz de la salida:	RS232/RS485/TTL estándar opcional
Clase de protección:	Protección IP67

Descripción

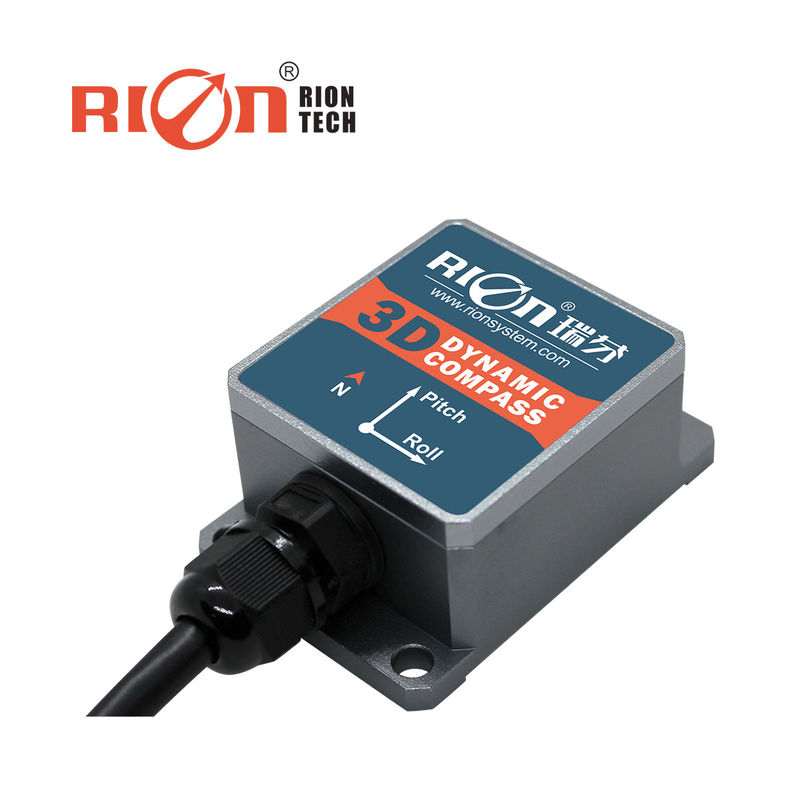

DDM360B Sensor de brújula electrónica digital dinámica 3D DDM360B Alta confiabilidad

DDM360B Sensor de brújula electrónica digital dinámica 3D DDM360B Alta confiabilidad

¿Qué es esto? ▶Principales características

★ Rango de medición del ángulo de inclinación: inclinación ± 85°, ángulo de rodadura ± 180°

★ Con magnético duro, magnético blando y compensación del ángulo de inclinación

★ Interfaz de salida RS232/RS485/TTL estándar

★ Estimulación del ángulo de azimut: 0,8°

★ Resolución de inclinación: 0,1°

★ Precisión de inclinación: 0,2°

★ Amplio rango de temperaturas: -40°C+85°C

★ Dimensión: L55 × W37 × H24 mm

★ Fuente de alimentación de corriente continua de 5 V

★ Calificación de impermeabilidad IP67

▶ DESCRIPCIÓN del producto

DDM350B / DDM360B es una brújula electrónica dinámica tridimensional, que integra una unidad de medición inercial de 9 ejes, incluyendo un acelerómetro de tres ejes, un giroscopio de tres ejes,y una puerta de flujo de tres ejesUtilizando las características de ángulo dinámico elevado del giroscopio y las características de posición altamente estables del acelerómetro,los ángulos de inclinación y rodadura que siguen los cambios de actitud complejos se obtienen a través del algoritmo de navegación dinámica inercialEl ángulo geomagnético del azimuto adopta algoritmos de calibración magnéticos duros y magnéticos blandos.para que la brújula pueda eliminar la influencia del campo magnético a través del algoritmo de calibración incluso en el ambiente con interferencia del campo magnéticoLa dirección es calculada en tiempo real por el procesador central, y los ángulos dinámicos de inclinación y rodadura se utilizan para la compensación dinámica de dirección para una amplia gama de azimutos magnéticos.garantizar que la brújula pueda proporcionar datos de dirección de alta precisión incluso en ángulos de inclinación de hasta ±85°La brújula electrónica integra un procesador aritmético DSP de alto nivel con modos de salida diversificados. Las interfaces estándar incluyen RS232/RS485/TTL y otras interfaces,y otras interfaces de comunicación pueden ser personalizadas.

¿Qué es esto? ▶Las especificaciones

Para el ensayo de las emisiones de gases de efecto invernadero, se utilizará el método siguiente:
Dirección de la brújula	Precisión del rumbo	0.8°
	Resolución	0.1°
	Rango de tono	± 90°
	Rango de rodaje	± 180°
	Precisión de inclinación	Estado estático 0,2°
	Precisión de inclinación	Dinámica 0,5°
	Resolución	0.1°
	Rango de ángulo de compensación de inclinación	Rollo ± 180°
	Rango de ángulo de compensación de inclinación	Inclinación < 85°
Calibración	Calibración de hierro duro	- ¿ Qué?
	Calibración de hierro blando	- ¿ Qué?
	Método de calibración de las interferencias del campo magnético	Una rotación del plano (calibración bidimensional)
Características físicas	Tamaño	Tamaño del caparazón:L55×W37×H24mm
	Tamaño	El tamaño del PCBA: L33×W27×H9mm
	Se aplicará el método de ensayo. Línea de conexión de interfaz	Concha: 4PIN 1m de plomo directo
		Un solo tablero: 4 cables terminales PIN de 30 cm
Interfaz	Retraso en el arranque	< 50 ms
	Tasa de producción	20 Hz/s
	Tasa de Baud	2400 a 115200 baud
	Formato de salida	Protocolo binario de alto rendimiento
El poder	Tensión de alimentación	(por defecto) CC +5V
	Tensión de alimentación	(Personalizado) DC 9 ∼ 36 V
	Corriente (MAX)	45 mA
	Modelo ideal	35 mA
	Modo de reposo	DTD
Medio ambiente	Rango de funcionamiento	-40°C ≈ +85°C
	Temperatura de almacenamiento	-40°C ≈ +85°C
	Resistencia a las vibraciones	2500 gramos
CEM	Según la norma EN61000 y la norma GBT17626
El número de unidades	≥ 98000 horas/tiempo
Resistencia al aislamiento	≥ 100 megohm
Resistencia al impacto	100 g@11 ms,3 Dirección axial (medio sinusoide)
Antivibración	10 gramos, 10 ‰ 1000 Hz
Peso	Tabla única: ≤25g ≤135g (incluido el cable de 1 metro)

DDM360B Sensor de brújula electrónica digital dinámica 3D DDM360B Alta confiabilidad 0

DDM360B Sensor de brújula electrónica digital dinámica 3D DDM360B Alta confiabilidad 1
