Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: RION
Certificación: CE, FCC,ROHS , ISO
Número de modelo: DCM260B-232
Pago y términos de envío
Cantidad de orden mínima: 1
Precio: $99.00 - $115.00/Pieces
Detalles de empaquetado: 1pcs/caja interna con la esponja, 100pcs/ctn
Tiempo de entrega: 5-10 días del trabajo
Condiciones de pago: T/T, L/C
Capacidad de la fuente: 100000 pedazos/pedazos por Mes
Utilización: |
Ángulo de la actitud de la medida |
Teoría: |
tecnología de los mems |
Producción: |
Sensor de Digitaces |
exactitud dinámica del título de compás: |
0.8deg |
Resolución del ángulo inclinable: |
0.1deg |
Exactitud del ángulo inclinable: |
0.2deg |
Temperatura amplia: |
-40C ~ + 85C |
Tamaño: |
L55*W37*H24mm |
Fuente de alimentación: |
5 V de corriente continua |
Puerto del interfaz de la salida: |
RS232/RS485/TTL estándar opcional |
Clase de protección: |
Protección IP67 |
Puerto: |
HK |
Utilización: |
Ángulo de la actitud de la medida |
Teoría: |
tecnología de los mems |
Producción: |
Sensor de Digitaces |
exactitud dinámica del título de compás: |
0.8deg |
Resolución del ángulo inclinable: |
0.1deg |
Exactitud del ángulo inclinable: |
0.2deg |
Temperatura amplia: |
-40C ~ + 85C |
Tamaño: |
L55*W37*H24mm |
Fuente de alimentación: |
5 V de corriente continua |
Puerto del interfaz de la salida: |
RS232/RS485/TTL estándar opcional |
Clase de protección: |
Protección IP67 |
Puerto: |
HK |

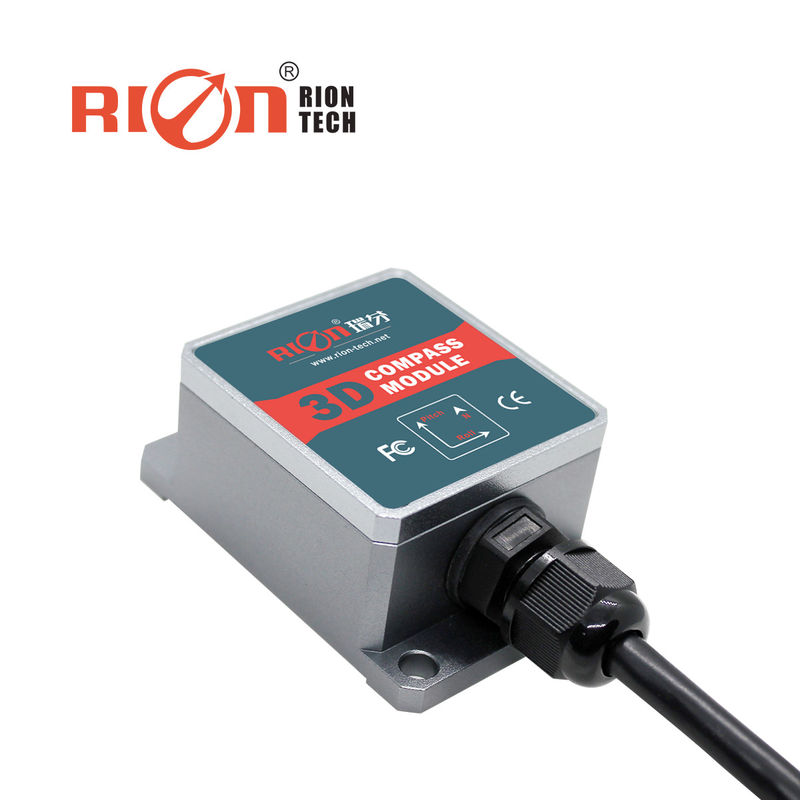

DCM260B Protección IP67 Sensor de brújula digital dinámica 3D Precisión de rumbo 0,8°
¿Qué es esto? ▶Descripción del producto
DDM350B / DDM360B es una brújula electrónica dinámica tridimensional, que integra una unidad de medición inercial de 9 ejes, incluyendo un acelerómetro de tres ejes, un giroscopio de tres ejes,y una puerta de flujo de tres ejesUtilizando las características de ángulo dinámico elevado del giroscopio y las características de posición altamente estables del acelerómetro,los ángulos de inclinación y rodadura que siguen los cambios de actitud complejos se obtienen a través del algoritmo de navegación dinámica inercialEl ángulo geomagnético del azimuto adopta algoritmos de calibración magnéticos duros y magnéticos blandos.para que la brújula pueda eliminar la influencia del campo magnético a través del algoritmo de calibración incluso en el ambiente con interferencia del campo magnéticoLa dirección es calculada en tiempo real por el procesador central, y los ángulos dinámicos de inclinación y rodadura se utilizan para la compensación dinámica de dirección para una amplia gama de azimutos magnéticos.garantizar que la brújula pueda proporcionar datos de dirección de alta precisión incluso en ángulos de inclinación de hasta ±85°La brújula electrónica integra un procesador aritmético DSP de alto nivel con modos de salida diversificados. Las interfaces estándar incluyen RS232/RS485/TTL y otras interfaces,y otras interfaces de comunicación pueden ser personalizadas.
¿Qué es esto? ▶Principales características
★ Rango de medición del ángulo de inclinación: inclinación ± 85°, ángulo de rodadura ± 180°
★ Con magnético duro, magnético blando y compensación del ángulo de inclinación
★ Interfaz de salida RS232/RS485/TTL estándar
★ Estimulación del ángulo de azimut: 0,8°
★ Resolución de inclinación: 0,1°
★ Precisión de inclinación: 0,2°
★ Amplio rango de temperaturas: -40°C+85°C
★ Dimensión: L55 × W37 × H24 mm
★ Fuente de alimentación de corriente continua de 5 V
★ Calificación de impermeabilidad IP67
Características eléctricas
| Para el ensayo de las emisiones de gases de efecto invernadero, se utilizará el método siguiente: | ||
| Dirección de la brújula | Precisión del rumbo | 0.8° |
| Resolución | 0.1° | |
| Rango de tono | ± 90° | |
| Rango de rodaje | ± 180° | |
| Precisión de inclinación | Estado estático 0,2° | |
| Dinámica 0,5° | ||
| Resolución | 0.1° | |
| Rango de ángulo de compensación de inclinación | Rollo ± 180° | |
| Inclinación < 85° | ||
| Calibración | Calibración de hierro duro | - ¿ Qué? |
| Calibración de hierro blando | - ¿ Qué? | |
| Método de calibración de las interferencias del campo magnético | Una rotación del plano (calibración bidimensional) | |
| Características físicas | Tamaño | Tamaño del caparazón:L55×W37×H24mm |
| El tamaño del PCBA: L33×W27×H9mm | ||
|
Se aplicará el método de ensayo. Línea de conexión de interfaz |
Concha: 4PIN 1m de plomo directo | |
| Un solo tablero: 4 cables terminales PIN de 30 cm | ||
| Interfaz | Retraso en el arranque | < 50 ms |
| Tasa de producción | 20 Hz/s | |
| Tasa de Baud | 2400 a 115200 baud | |
| Formato de salida | Protocolo binario de alto rendimiento | |
| El poder | Tensión de alimentación | (por defecto) CC +5V |
| (Personalizado) DC 9 ∼ 36 V | ||
| Corriente (MAX) | 45 mA | |
| Modelo ideal | 35 mA | |
| Modo de reposo | DTD | |
| Medio ambiente | Rango de funcionamiento | -40°C ≈ +85°C |
| Temperatura de almacenamiento | -40°C ≈ +85°C | |
| Resistencia a las vibraciones | 2500 gramos | |
| CEM | Según la norma EN61000 y la norma GBT17626 | |
| El número de unidades | ≥ 98000 horas/tiempo | |
| Resistencia al aislamiento | ≥ 100 megohm | |
| Resistencia al impacto | 100 g@11 ms,3 Dirección axial (medio sinusoide) | |
| Antivibración | 10 gramos, 10 ‰ 1000 Hz | |
| Peso | Tabla única: ≤25g ≤135g (incluido el cable de 1 metro) | |
▶ CONECCIÓN
|
El color Función |
Rojo | El color negro | Amarillo | El color verde |
| 5 V de corriente continua | El GND |
Se trata de una serie de medidas de seguridad. TTL ((RXD) RS485 ((D-) |
Se trata de un sistema de transmisión de datos. TTL(TXD) Se trata de una serie de medidas de seguridad. |
|
El color Función |
Rojo | El color negro | Amarillo | El color verde |
| 5 V de corriente continua | El GND |
Se trata de una serie de medidas de seguridad. TTL ((RXD) Se trata de una serie de medidas de seguridad. |
Se trata de un sistema de transmisión de datos. TTL(TXD) RS485 ((D-) |
