¿Qué es esto? ▶INTRODUCCIÓN del producto

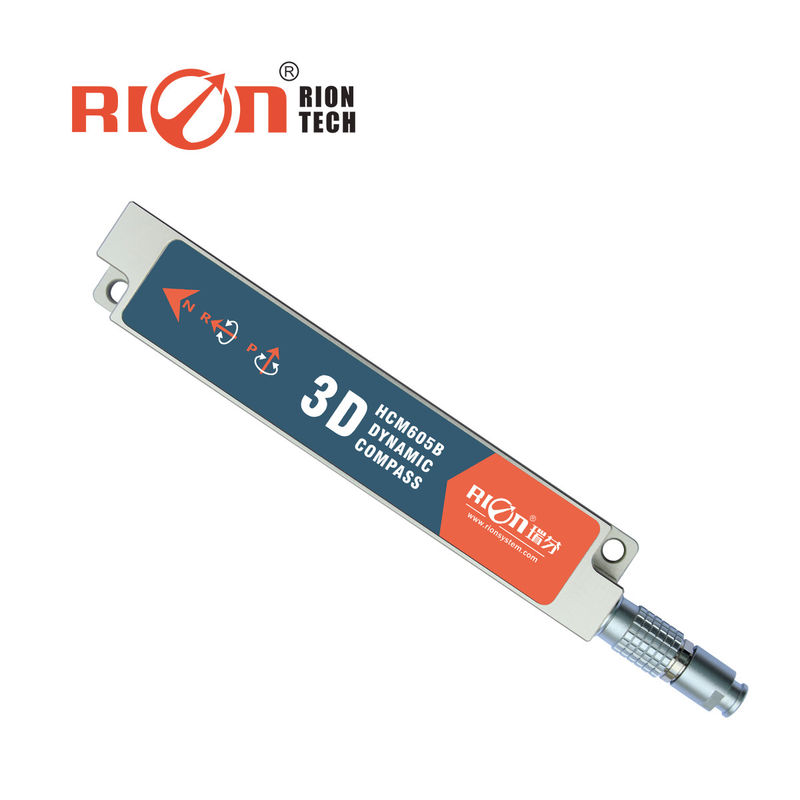

HCM600/HCM605 es una brújula electrónica dinámica y de alta precisión de 3 ejes, que integra un acelerómetro de 3 ejes, un giroscopio de 3 ejes y un sensor magnético de 3 ejes.Los datos de dirección y ángulo se calculan dinámicamente en tiempo real mediante un procesador de alta velocidad de 32 bits. , dispone de tres modos de funcionamiento: brújula pura, modo de fusión de 9 ejes y modo anti-interferencia temporal de fusión de 9 ejes,utilizando un acelerómetro de tres ejes y un giroscopio de tres ejes para compensar el error del ángulo de rumbo causado incluso por un gran ángulo de inclinación, y adoptando algoritmos de calibración de hierro duro y hierro blando, de modo que el ángulo de rodadura pueda proporcionar un ángulo de rumbo de alta precisión dentro del rango de ± 180 °.Es de forma de banda larga con ancho de sólo 1.95CM. con alto rendimiento, fiabilidad, pequeño tamaño y bajo consumo de energía, es adecuado para medir la actitud y los ángulos de dirección en muchos campos como la estabilidad de las antenas y los vehículos.El usuario puede ordenar un producto completo con carcasa (hasta nivel de impermeabilidad IP67) o módulo de brújula.
¿Qué es esto? ▶Las características
★ Precisión del rumbo: 0,3° ≈ 0,5°
★ Rango de rodadura: ± 180°
★ Resolución de inclinación: 0,1°
★ Precisión de inclinación: < 0,2° ((Rango completo)
★ Dimensión: L110 × W19.5 × H19.5 mm
★ RS232/RS485/TTL
¿Qué es esto? ▶Aplicación
★ Antenna de satélite Satélite de búsqueda
★ Exploración y cartografía de la navegación marítima
★ Navegación integrada por GPS
★ Servo control de la antena
★ Finder de distancia con láser
★ Rov Robot de navegación submarina
★ Instrumentos de medición oceanográficos
★ Robot para ocasiones especiales
| Los parámetros HCM600B/HCM605B |
| el título |
Precisión del rumbo |
0Inclinación de 5°< 10° |
| Resolución |
0.1° |
| Parámetros de inclinación |
Precisión de la inclinación |
0.1°<15° (rango de medición) |
| 0.1°<30° (rango de medición) |
| 0.1°<60° (rango de medición) |
| 0.2°<85° (rango de medición) |
| Rango de tono |
± 85° |
| Precisión del rodillo |
0.1°<15° (rango de medición) |
| 0.1°<30° (rango de medición) |
| 0.1°<60° (rango de medición) |
| 0.2°<180° (rango de medición) |
| Rango de rodaje |
± 180° |
| Resolución |
0.1° |
| Calibración |
Calibración de hierro duro |
- ¿ Qué? |
| Calibración de hierro blando |
- ¿ Qué? |
| Calibración de las interferencias magnéticas |
Rotar 360 grados horizontalmente; rotación vertical (opcional) |
| Características físicas |
Tamaño |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Peso |
≤ 85 g (excluido el cable) |
| Se aplicará el método de ensayo. |
Conector de enchufe rápido 5PIN |
| Interfaz |
Retraso de inicio |
< 50 ms |
| Velocidad máxima de salida |
20 Hz/s |
| Velocidad de comunicación |
2400 a 115200 baud (por defecto 9600) |
| Formato de salida |
Protocolo binario de alto rendimiento |
| El poder |
Válvula de potencia |
(por defecto) CC+5V |
| Corriente (max) |
30 mA |
| Modo ideal |
26 mA |
| Modo de hibernación |
DTD |
| Medio ambiente |
Rango de funcionamiento |
-40°C ≈ +85°C |
| Temperatura de almacenamiento |
-40°C ≈ +85°C |
| Resistencia a las vibraciones |
100 gramos |
| |
Protección |
Protección IP67 |
| Compatibilidad electromagnética |
Según la norma EN61000 y la norma GBT17626 |
| El número de unidades |
≥ 98000 horas/tiempo |
| Resistencia al aislamiento |
≥ 100 megohm |
| Resistente a los impactos |
100g11ms, 3 Dirección axial (Half Sinusoid) |
| Antivibración |
10 gramos, 10 ~ 1000 Hz |
Tamaño
Instalación
