Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: RION
Certificación: CE
Número de modelo: DDM360
Pago y términos de envío
Cantidad de orden mínima: 1
Precio: $99.00 - $115.00/Pieces
Detalles de empaquetado: 1pcs/caja interna con la esponja, 100pcs/ctn
Tiempo de entrega: 5-10 días del trabajo
Condiciones de pago: T/T, L/C
Capacidad de la fuente: 100000 pieza/piezas por mes
Utilización: |
Dirección de la navegación |
Teoría: |
tecnología magnética de los mems |
Producción: |
Sensor de Digitaces |
Liderear Punteria: |
0.8deg |
gama de medición de la echada: |
+/-90deg |
Gama de la medida del rollo: |
+/-180deg |
Exactitud del ángulo inclinable: |
0.2deg |
Temperatura amplia: |
-40C ~ + 85C |
Tamaño: |
L55*W37*H24mm |
Fuente de alimentación: |
5 V de corriente continua |
Puerto del interfaz de la salida: |
RS232/RS485/TTL estándar opcional |
Clase de protección: |
Protección IP67 |
Utilización: |
Dirección de la navegación |
Teoría: |
tecnología magnética de los mems |
Producción: |
Sensor de Digitaces |
Liderear Punteria: |
0.8deg |
gama de medición de la echada: |
+/-90deg |
Gama de la medida del rollo: |
+/-180deg |
Exactitud del ángulo inclinable: |
0.2deg |
Temperatura amplia: |
-40C ~ + 85C |
Tamaño: |
L55*W37*H24mm |
Fuente de alimentación: |
5 V de corriente continua |
Puerto del interfaz de la salida: |
RS232/RS485/TTL estándar opcional |
Clase de protección: |
Protección IP67 |

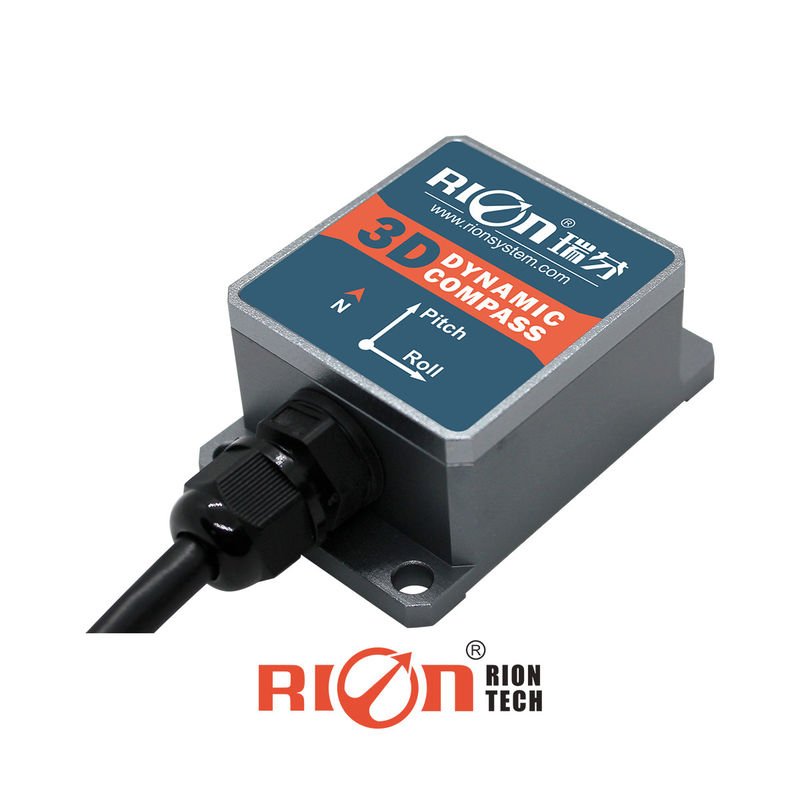

Medidor de brújula para navegación de rumbo de vehículos submarinos Sensor de rumbo de brújula giroscópico compensado
▶ DESCRIPCIÓN del producto
DDM350B / DDM360B es una brújula electrónica dinámica tridimensional, que integra una unidad de medición inercial de 9 ejes, incluyendo un acelerómetro de tres ejes, un giroscopio de tres ejes,y una puerta de flujo de tres ejesUtilizando las características de ángulo dinámico elevado del giroscopio y las características de posición altamente estables del acelerómetro,los ángulos de inclinación y rodadura que siguen los cambios de actitud complejos se obtienen a través del algoritmo de navegación dinámica inercialEl ángulo geomagnético del azimuto adopta algoritmos de calibración magnéticos duros y magnéticos blandos.para que la brújula pueda eliminar la influencia del campo magnético a través del algoritmo de calibración incluso en el ambiente con interferencia del campo magnéticoLa dirección es calculada en tiempo real por el procesador central, y los ángulos dinámicos de inclinación y rodadura se utilizan para la compensación dinámica de dirección para una amplia gama de azimutos magnéticos.garantizar que la brújula pueda proporcionar datos de dirección de alta precisión incluso en ángulos de inclinación de hasta ±85°La brújula electrónica integra un procesador aritmético DSP de alto nivel con modos de salida diversificados. Las interfaces estándar incluyen RS232/RS485/TTL y otras interfaces,y otras interfaces de comunicación pueden ser personalizadas.
▶ Principales características
★ Rango de medición del ángulo de inclinación: inclinación ± 85°, ángulo de rodadura ± 180°
★ Con magnético duro, magnético blando y compensación del ángulo de inclinación
★ Interfaz de salida RS232/RS485/TTL estándar
★ Resolución de inclinación: 0,1°
★ Precisión de inclinación: 0,2°
★ Dimensión: L55 × W37 × H24 mm
★ Fuente de alimentación de corriente continua de 5 V
★ Calificación de impermeabilidad IP67
▶ Aplicación
★ Topografía y cartografía marina
★ Navegación integrada con GPS
★ Servo control de la antena
★ Imagen infrarroja
★ Distanzímetro láser
★ ROV robot de navegación submarina
★ Robot de ocasión especial
| Para el ensayo de las emisiones de gases de efecto invernadero, se utilizará el método siguiente: | ||
| Dirección de la brújula | Precisión del rumbo | 0.8° |
| Resolución | 0.1° | |
| Rango de tono | ± 90° | |
| Rango de rodaje | ± 180° | |
| Precisión de inclinación | Estado estático 0,2° | |
| Dinámica 0,5° | ||
| Resolución | 0.1° | |
| Rango de ángulo de compensación de inclinación | Rollo ± 180° | |
| Inclinación < 85° | ||
| Calibración | Calibración de hierro duro | - ¿ Qué? |
| Calibración de hierro blando | - ¿ Qué? | |
| Método de calibración de las interferencias del campo magnético | Una rotación del plano (calibración bidimensional) | |
| Características físicas | Tamaño | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Se aplicará el método de ensayo. | 4 núcleos de cable de plomo directo de 1 metro | |
| Interfaz | Retraso en el arranque | < 50 ms |
| Tasa de producción | 20 Hz/s | |
| Tasa de Baud | 2400 a 115200 baud | |
| Formato de salida | Protocolo binario de alto rendimiento | |
| El poder | Tensión de alimentación | (por defecto) CC +5V |
| (Personalizado) DC 9 ∼ 36 V | ||
| Corriente (MAX) | 45 mA | |
| Modelo ideal | 35 mA | |
| Modo de reposo | DTD | |
| Medio ambiente | Rango de funcionamiento | -40°C ≈ +85°C |
| Temperatura de almacenamiento | -40°C ≈ +100°C | |
| Resistencia a las vibraciones | 2500 gramos | |
| CEM | Según la norma EN61000 y la norma GBT17626 | |
| El número de unidades | ≥ 40000 horas/tiempo | |
| Resistencia al aislamiento | ≥ 100 megohm | |
| Resistencia al impacto | 100 g@11 ms,3 Dirección axial (medio sinusoide) | |
| Antivibración | 10 gramos, 10 ‰ 1000 Hz | |
| Peso | Tabla única: ≤25g ≤135g (incluido el cable de 1 metro) | |
