Color del cable Definición |
El color negro | Rojo | Amarillo | El color verde |
|
El GND Potencia negativa |
5 V de corriente continua Potencia positiva |
TTL/RS232 ((RXD) O RS485 (D) |
TTL/RS232 (TXD) O RS485 (((D+) |
Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: RION
Certificación: CE, ISO
Número de modelo: HCM385B-485
Pago y términos de envío
Cantidad de orden mínima: 1
Precio: $445.00/Units
Detalles de empaquetado: sensor del compás 1pcs en cada caja con el interior seguro de la esponja, 100pcs/ctn
Tiempo de entrega: 7 días para las muestras
Condiciones de pago: T/T, Paypal
Capacidad de la fuente: Unidad 1000/unidades por El sensor del compás del mes está disponible
Utilización: |
buscador de rumbo |
Teoría: |
el localizador de rumbo magnético |
Producción: |
RS485 |
La mejor exactitud de dirección: |
0.5 grados |
Gama de echada: |
+/-85 grados |
Peso: |
130 gramos |
Frecuencia de salida: |
20Hz |
Producción: |
Protección IP67 |
Utilización: |
buscador de rumbo |
Teoría: |
el localizador de rumbo magnético |
Producción: |
RS485 |
La mejor exactitud de dirección: |
0.5 grados |
Gama de echada: |
+/-85 grados |
Peso: |
130 gramos |
Frecuencia de salida: |
20Hz |
Producción: |
Protección IP67 |

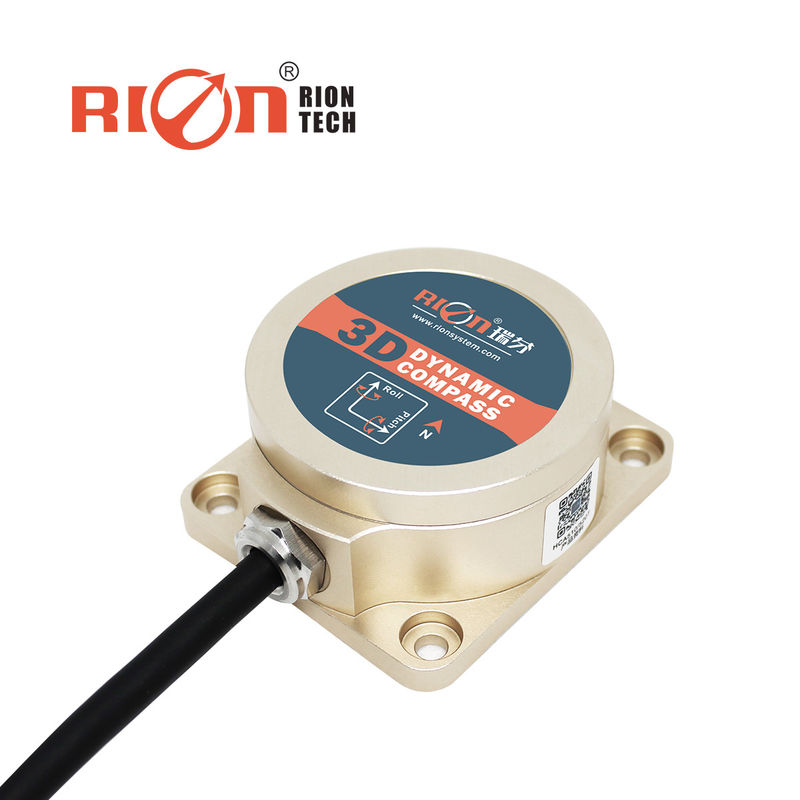

HCM385B brújula electrónica 3D rentable con calibración magnética dura y blanda
HCM380B/HCM385B-MP es una brújula electrónica 3D rentable que adopta un método de calibración de 24 puntos, que tiene una mayor antiinterferencia y una operación fácil.y utiliza un acelerómetro de alta precisión para la compensación de inclinación, de modo que pueda proporcionar información de rumbo de alta precisión en cualquier superficie de la herramienta a un rollo dentro de ± 180 ° Para interferencias fijas, todavía puede proporcionar datos de medición de alta precisión, RS232, RS485,Los métodos de interfaz de comunicación múltiple TTL son opcionales..
El producto integra un magnetómetro de tres ejes y un acelerómetro de tres ejes, con una alta resolución y una fuerte capacidad antirruido.producto de alta estabilidad con pequeño tamaño y bajo consumo de energía; Se utiliza ampliamente en muchos campos como dispositivos de mano, dispositivos móviles, estabilización de antenas, vehículos e integración de sistemas.El producto se puede pedir con un paquete sellado o una placa de circuito.
★ Cartografía de la navegación marítima
★ Imagen infrarroja
★ ROV Robot de navegación submarina
★ Navegación integrada por GPS
★ Probador oceanográfico
★ Plotador Complementario del Mapa
★ Servo control de la antena
★ Precisión del rumbo: 0,5°
★ Rango de medición del rodillo: ± 180°
★ Resolución de inclinación: 0,1°
★ Precisión de inclinación: < 0,2° ((Rango completo)
Temperatura de trabajo: -40°C~+85°C
★ Tamaño: L57 × W49 × H25.5 mm
★ Con calibración magnética dura y blanda
★ Salida RS232/RS485/TTL
| Los parámetros HCM380B/HCM385B-MP |
||
| Enlace | Mejor exactitud de rumbo | 0.5° |
| Resolución | 0.1° | |
| Tiltado | Precisión de la inclinación | 0.1° < 15°(Rango de medición) |
| 0.1°<30° ((Rango de medición) | ||
| 0.1°<60° ((Rango de medición) | ||
| 0.2°<85° ((Rango de medición) | ||
| Rango de tono | ± 85° | |
| Precisión del rodillo | 0.1°<15° ((Rango de medición) | |
| 0.1°<30° ((Rango de medición) | ||
| 0.1°<60° ((Rango de medición) | ||
| 0.2°<180° ((Rango de medición) | ||
| Rango de rodaje | ± 180° | |
| Resolución | 0.1° | |
| Calibración | Calibración magnética dura | Disponible |
| Calibración magnética suave | Disponible | |
| Método de calibración de las interferencias con archivo magnético | 24 puntos de calibración | |
| Propiedades físicas | Dimensión | La longitud de la línea de la línea de la línea de la línea de la línea de la línea de la línea de la línea de la línea de la línea de la línea de la línea de la línea de la línea de la línea de la línea de la línea. |
| Peso | 130 g (no incluye el cable) | |
| Se aplicará el método de ensayo. | Cables de plomo directo | |
| Características de la interfaz | Comience el retraso | < 50 ms |
| Tasa de salida máxima | 20 Hz/s | |
| Tasa de comunicación | 2400 ~ 115200 baud | |
| Formato de salida | Protocolo binario de alto rendimiento | |
| El poder | Voltagem de potencia | Válvulas de corriente continua más 5 V |
| Corriente (max) | 30 mA | |
| Corriente ideal | 26 mA | |
| Modo de reposo | DTD | |
| Medio ambiente | Trabajo temporal. | -40°C ≈ +85°C |
| Temperatura de almacenamiento. | -40°C ≈ +85°C | |
| Rendimiento anti-choque | 100 gramos | |
| Protección | Protección IP67 | |
| Compatibilidad electromagnética | Según la norma EN61000 y la norma GBT17626 | |
| El número de unidades | ≥ 98000 horas/hora | |
| Resistencia al aislamiento | ≥ 100 MΩ | |
| Anit-Impacto | 100 g@11 ms, dirección axial (medio sinusoide) | |
| - ¿Qué es eso? | 10 gramos, 10 ‰ 1000 Hz | |
HCM380B tablero único conexión por cable:
|
Color del cable Definición |
El color negro | Rojo | Amarillo | El color verde |
|
El GND Potencia negativa |
5 V de corriente continua Potencia positiva |
TTL/RS232 ((RXD) O RS485 (D) |
TTL/RS232 (TXD) O RS485 (((D+) |
