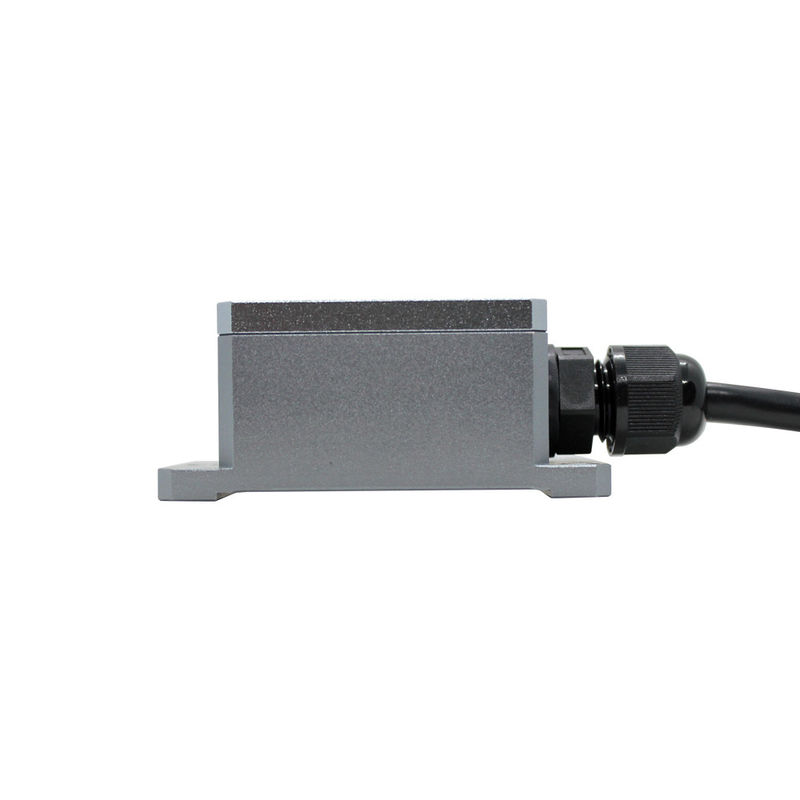

DC9 - funcionamiento dinámico Digitaces del sensor magnético del compás de 36V

Parámetro de rumbo de la brújula

La mejor precisión de rumbo

0Inclinación de 0,8° < 10°

1.5° de inclinación < 30°

2.0° inclinación < 40°

3.0° inclinación60°

Resolución

0.1°

Parámetro de inclinación de la brújula

Precisión de la inclinación

0.1° < 15°(Rango de medición)

0.2° < 30°(Rango de medición)

0.3° < 60°(Rango de medición)

Rango de inclinación del paso

± 85°

Precisión del rodillo

0.1° < 15°(Rango de medición)

0.2° < 30°(Rango de medición)

0.3° < 60°(Rango de medición)

Rango de inclinación del rodillo

± 85°

Resolución

0.1°

El mejor rango de ángulo de compensación de la inclinación de la brújula

< 40°

Calibración

Calibración de hierro duro

- ¿ Qué?

Calibración de hierro blando

- ¿ Qué?

Método de calibración de las interferencias del campo magnético

Rotación del plano en círculo (calibración 2D)

Características físicas

Dimensión

- ¿ Qué?55×W37 × H24En el caso de los

Peso

20 gramos

Conector de interfaz RS-232/RS485/TTL

5 cables 1M línea de conducción directa

Características de la interfaz

Retraso de inicio

< 50 ms

Velocidad de salida máxima

20 Hz/s

Tasa de comunicación

2400En el19200 baud

Formato de salida

Protocolo binario de alto rendimiento

El poder

Fuente de alimentación

(Es decir,)Válvulas de corriente continua más 5 V

(Personalizado)D.C.9~Las demás:

Corriente (máximo)

45 mA

Modo ideal

35 mA

Modo de reposo

DTD

Medio ambiente

Rango de funcionamiento

-40 °C~+ 85°C

Temperatura de almacenamiento

-40 °C~+100°C

Rendimiento de choque de resistencia

2500 gramos

Compatibilidad electromagnética

Según la norma EN61000 y la norma GBT17626

El número de unidades

≥ 40000 horas/tiempos

Resistencia al aislamiento

≥ 100M

Resistencia a los golpes

100 g@11 ms,3 Tiempos/eje ((medio sinusoide)

Antivibración

10 gramos,10~1000 Hz

Peso

30 g ((sin cable)
