Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: RION
Certificación: CE, ISO
Número de modelo: DCM250B
Pago y términos de envío
Cantidad de orden mínima: 1
Precio: $102.00/Pieces
Detalles de empaquetado: 50pcs/box, 500pcs/ctn
Tiempo de entrega: 5 días para la muestra
Condiciones de pago: T/T, Paypal
Capacidad de la fuente: 1000 pedazos/pedazos por mes
Utilización: |
Sensor magnético |
Producción: |
Sensor de Digitaces, RS232/RS485/TTL estándar |
Resolución del ángulo inclinable: |
0.1deg |
Exactitud del ángulo inclinable: |
0.2deg |
Temperatura amplia: |
-40 ~+ 85C |
Tamaño del producto: |
L33*W27*H8mm |
Fuente de alimentación: |
El valor de las emisiones de CO2 |
Otras funciones modificaron para requisitos particulares: |
- ¿ Qué? |
Peso del producto: |
20G |
Retraso del comienzo: |
<50ms> |
Utilización: |
Sensor magnético |
Producción: |
Sensor de Digitaces, RS232/RS485/TTL estándar |
Resolución del ángulo inclinable: |
0.1deg |
Exactitud del ángulo inclinable: |
0.2deg |
Temperatura amplia: |
-40 ~+ 85C |
Tamaño del producto: |
L33*W27*H8mm |
Fuente de alimentación: |
El valor de las emisiones de CO2 |
Otras funciones modificaron para requisitos particulares: |
- ¿ Qué? |
Peso del producto: |
20G |
Retraso del comienzo: |
<50ms> |

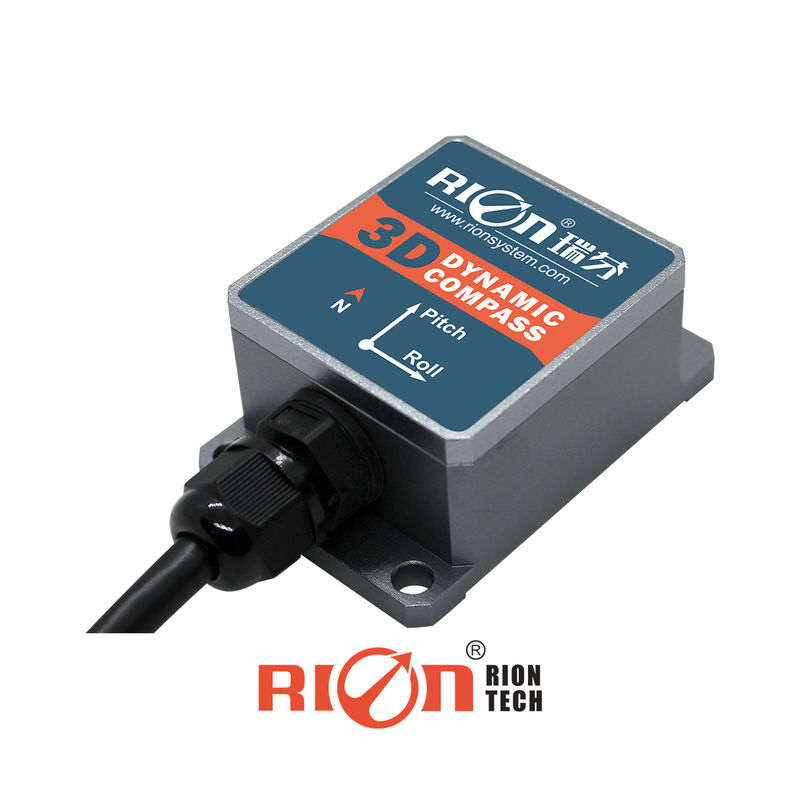

DCM250B Modulo de brújula magnética de tabla única 0,8o 3 acelerómetro de eje
Descripción general
DCM250B/260B es una brújula electrónica tridimensional de bajo costo, que utiliza un algoritmo de calibración magnética dura y suave,para que la brújula pueda eliminar la influencia del campo magnético a través del algoritmo de calibración en el entorno con interferencia del campo magnéticoEl DCM250B y 260B integra un sensor de flujo de tres ejes, calcula el rumbo en tiempo real a través del procesador central,y utiliza un acelerómetro de tres ejes para realizar la compensación de rumbo para una amplia gama de ángulos de inclinaciónLa brújula electrónica integra un control MCU de alta precisión y métodos de salida diversificados.Las interfaces estándar incluyen RS232/RS485/TTL y otras interfaces, y otras interfaces de comunicación pueden ser personalizadas.
El DCM250B/260B es de pequeño tamaño, de bajo consumo de energía y se puede utilizar en muchos campos como antenas estables, vehículos, integración de sistemas, etc.La alta resistencia a los golpes y la alta fiabilidad también hacen que la brújula funcione normalmente en entornos extremadamente duros, y es más adecuado para el sistema de control integrado de medición de precisión de hoy.
Características:
Aplicación:
| Parámetros del DCM250B | ||
| Parámetros del rumbo de la brújula | Precisión del rumbo | 0.8° |
| Resolución | 0.1° | |
| Parámetro de inclinación de la brújula | Precisión de la inclinación | 0.1°<15° (rango de medición) |
| 0.2°<30° (rango de medición) | ||
| 0.3°<60° (rango de medición) | ||
| Rango de tono | ± 85° | |
| Precisión de rodamiento | 0.1°<15° (rango de medición) | |
| 0.2°<30° (rango de medición) | ||
| 0.3°<60° (rango de medición) | ||
| Rango de rodaje | ± 85° | |
| Resolución | 0.1° | |
| Rango de ángulo de compensación de inclinación | < 40° | |
| calibración | Calibración de hierro duro | - ¿ Qué? |
| Calibración de hierro blando | - ¿ Qué? | |
| Método de calibración de las interferencias del campo magnético | Rotar horizontalmente una ronda (calibración 2D) | |
| Tamaño del PCBA | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. | |
| Se aplicará el método de ensayo. | PCBA: cable terminal 4PIN de 30 cm | |
| Interfaz | Retraso de inicio | < 50 ms |
| Tasa de producción | 20 Hz/s | |
| Tasa de Baud | 2400 a 19200 baud | |
| Formato de salida | Protocolo binario de alto rendimiento | |
| Fuente de alimentación | Tensión de alimentación | (por defecto) CC+5V |
| (opcional) CC 9 ∼ 36 V | ||
| Corriente (MAX) | 45 mA | |
| Modo ideal | 35 mA | |
| Modo de reposo | DTD | |
| Medio ambiente | Rango de funcionamiento | -40°C ≈ +85°C |
| Temperatura de almacenamiento | -40°C ≈ +85°C | |
| Rendimiento antivibración | 2500 gramos | |
| CEM | Según la norma EN61000 y la norma GBT17626 | |
| El número de unidades | ≥ 98000 horas/tiempo | |
| Resistencia al aislamiento | ≥ 100MΩ | |
| Resistencia al impacto | 100 g@11 ms, en tres direcciones (medio sinusoide) | |
| Antivibración | 10gms10 ‰ 1000 Hz | |
| Peso | PCBA: ≤ 25 g (excluido el cable) | |
