Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: RION
Certificación: CE, ISO
Número de modelo: DCM301B
Pago y términos de envío
Cantidad de orden mínima: 1
Precio: $235.00/Pieces 1-99 Pieces
Detalles de empaquetado: 1pcs/polybag, caja 20pcs/inner con la esponja, 200pcs/ctn
Tiempo de entrega: 5 días para las muestras
Condiciones de pago: T/T, Paypal
Capacidad de la fuente: 30000 pedazos/pedazos por Semana
Dirección de exactitud:: |
0.5-0.8 |
Gama de medición del ángulo inclinable: |
+/-90deg |
Resolución del ángulo inclinable: |
0.1 |
Exactitud del ángulo inclinable: |
0.3 |
Temperatur ancho: |
-40~ +85C |
Fuente de alimentación: |
El valor de las emisiones de CO2 |
Interfaz de la salida: |
RS232/RS485/TTL estándar opcional |
Calibración: |
2.o |
Dirección de exactitud:: |
0.5-0.8 |
Gama de medición del ángulo inclinable: |
+/-90deg |
Resolución del ángulo inclinable: |
0.1 |
Exactitud del ángulo inclinable: |
0.3 |
Temperatur ancho: |
-40~ +85C |
Fuente de alimentación: |
El valor de las emisiones de CO2 |
Interfaz de la salida: |
RS232/RS485/TTL estándar opcional |
Calibración: |
2.o |

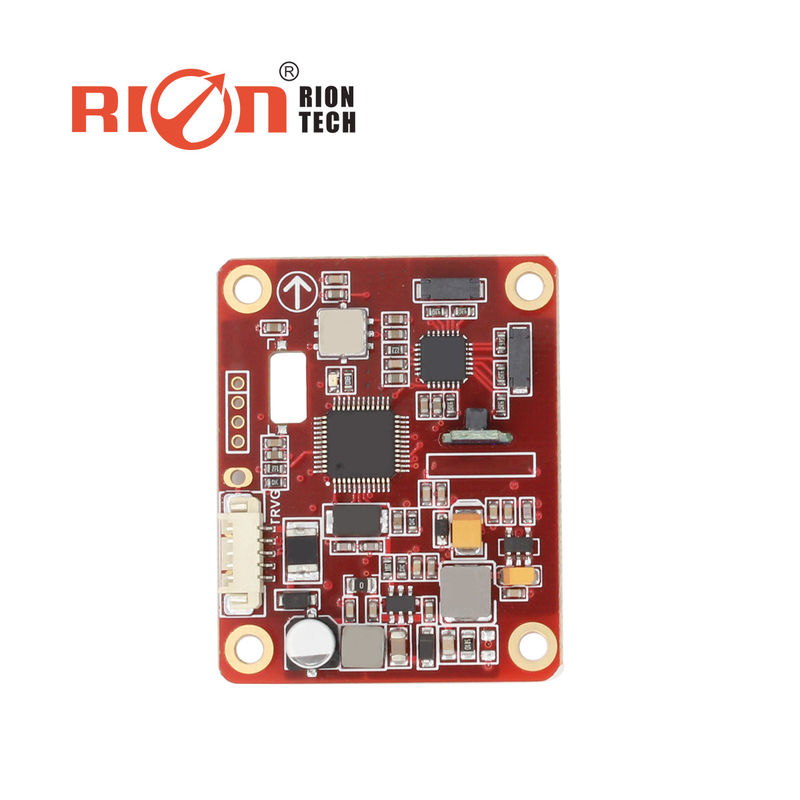

Magnetómetro de calibración de plano del módulo de brújula digital DCM301B triaxial
Descripción general
El DCM301B es unbrújula electrónica 3D de alta precisión utilizando el algoritmo de calibración del plano 2D, la calibración no necesita inclinación de postura 3D, solo rotación plana de un círculo para completar el proceso de calibración.hacer que la brújula elimine la influencia magnética a través del algoritmo de calibración en el intervalo magnéticoelEn el medio ambienteNoEn el caso de las mujeres301B sensor de flujo de tres ejes integrado, en tiempo real, el solucionador se dirige a través del procesador central y utiliza un acelerómetro de 3 ejes para proceder a la compensación de rumbo para el ángulo de inclinación de amplio rango,para asegurar que la brújula todavía puede proporcionar datos de dirección de alta precisión cuando el ángulo de inclinación hasta± 90°.Control de MCU de alta precisión integrado con brújula electrónica, varios modos de salida, interfaces estándar, incluidas las RS232/RS485/TTL y otras interfaces,y acepta otras interfaces de comunicación de personalización.
Características:
Aplicación:
| Las medidas de seguridad se aplican a los vehículos de las categorías M1 y M2. | Parámetro | |
| Dirección de la brújula | La mejor precisión de rumbo (RMS) | 0Inclinación de 5°< 10° |
| 1.0° inclinación < 30° | ||
| 2.0° inclinación < 40° | ||
| 2.5° de inclinación < 70° | ||
| Resolución | 0.1° | |
| Parámetro de inclinación de la brújula | Precisión del tono (RMS) | 0.1°<15° (rango de medición) |
| 0.2°<30° (rango de medición) | ||
| 0.3°<60° (rango de medición) | ||
| 0.3°<85° (rango de medición) | ||
| Rango de inclinación del paso | ± 85° | |
| Precisión del rodillo (RMS) | 0.1°<15° (rango de medición) | |
| 0.2°<30° (rango de medición) | ||
| 0.3°<60° (rango de medición) | ||
| 0.3°<85° (rango de medición) | ||
| Rango de inclinación del rodillo | ± 85° | |
| Resolución | 0.1° | |
| El mejor rango de compensación de inclinación | < 40° | |
| Calibración | Calibración de hierro duro | - ¿ Qué? |
| Calibración de hierro blando | - ¿ Qué? | |
| Método de calibración de las interferencias del campo magnético | Rotación del plano en 1 círculo ((Calibración 2D) | |
| Características físicas | Dimensión | El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero. |
| Peso | PCB: 20 g, con cáscara: 100 g | |
| Conector de interfaz RS-232/RS485/TTL | Conector 5PIN | |
| Características de la interfaz | Retraso de inicio | < 50 ms |
| Velocidad de salida máxima | 20 Hz/s | |
| Tasa de comunicación | 2400 a 19200 baud | |
| Formato de salida | Protocolo binario de alto rendimiento | |
| El poder | Fuente de alimentación | (Default) CC+5V |
| (Customizado) DC9 36V | ||
| Corriente (máximo) | 40 mA | |
| Modo ideal | 30 mA | |
| Modo de reposo | DTD | |
| Medio ambiente | Rango de funcionamiento | -40°C ≈ +85°C |
| Temperatura de almacenamiento | -40°C ≈ +85°C | |
| Rendimiento de choque de resistencia | 2500 gramos | |
| Compatibilidad electromagnética | Según la norma EN61000 y la norma GBT17626 | |
| El número de unidades | ≥ 40000 horas/tiempos | |
| El aislamiento | ≥ 100M | |
| Las demás: | 100 g@11 ms,3 Dirección axial (medio sinusoide) | |
| Antivibración | 10 gramos, 10 ‰ 1000 Hz | |
