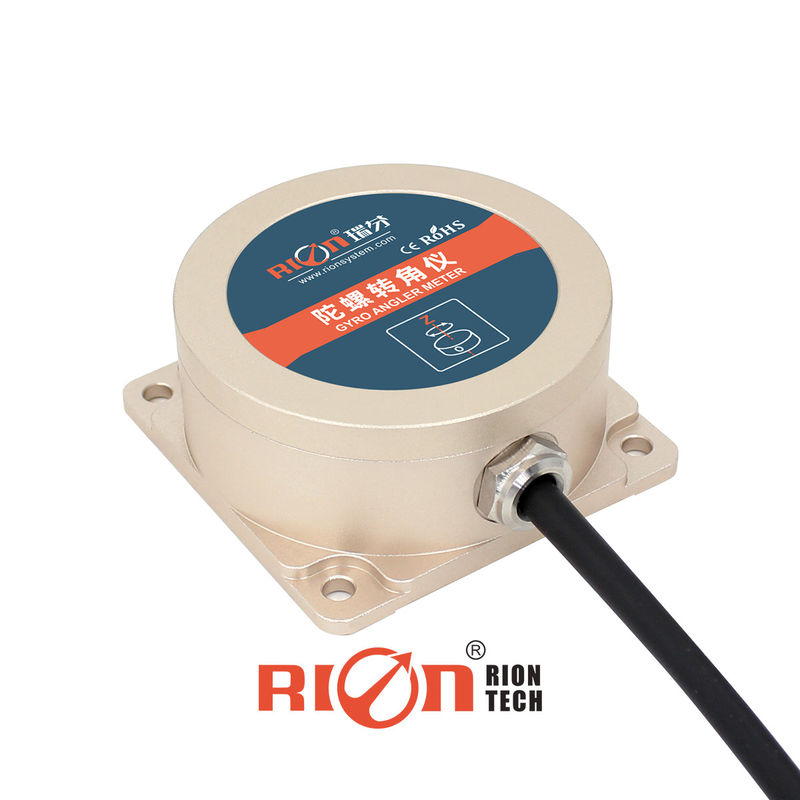

Giroscopio solo/dual/de tri AXIS del sensor de inercia de MEMS de la salida digital del desvío de tarifa con RS232/485
Descripción general
TL740D es sensor angular del girocompás del acimut horizontal desarrollado recientemente de la compañía de RION basado en la última plataforma de inercia de la medida de MEMS,
mediante el algoritmo dinámico de la actitud para la velocidad angular del giroscopio, puede hacer salir simultáneamente el ángulo del acimut del portador.
El algoritmo de la navegación de inercia de la patente del inernal El RION integrado del producto, a través del modelo de la fusión de los datos de ángulo de la actitud, puede solucionar
el problema de la deriva del breve periodo de tiempo del girocompás tanto cuanto sea posible. este producto se utiliza especialmente para el coche del robot, orientación del acimut del vehículo de AVG,
control de actitud y otros usos relacionados del UAV, en vez de los defectos magnéticos de la guía de la barra del vehículo tradicional del robot,
no hay necesidad en la disposición del sitio de la raya magnética, los componentes necesarios de la navegación para la siguiente generación de vehículo del robot automática
trazado y conducción.
Características
Salida del ángulo del acimut Resistencia fuerte de la vibración Peso ligero
Larga vida, estabilidad fuerte Rentable Todo el de estado sólido
Diseño compacto y ligero Salida RS232/RS485 opcional Fuente de alimentación de DC9~36V
Uso
Camión del AGV Navegación del coche realidad virtual 3D
Estabilidad de la plataforma Sistema de seguridad auto UAV
Control industrial Robot
equipo Turck-montado de la antena de satélite
Información de la orden
TL740D-232 |
Modo de salida RS232 |
TL740D-485 |
Modo de salida RS485 |
Datos técnicos
Gama de Mesuring |
Ángulo del acimut (±180) |
Ancho de banda de la adquisición (herzios) |
>100 |
Resolución (°) |
0,01 |
Exactitud del acimut (°/min) |
<0> |
No lineal |
0,1% de FS |
Tarifa máxima del ángulo (°/s) |
≥300 |
Horas de salida |
30 (parásitos atmosféricos) |
Voltaje entrado (V) |
+9~36V |
Actual (mA) |
60 (12V) |
Temporeros de trabajo. (℃) |
-40 ~ +85 |
Temporeros del almacenamiento (℃) |
-40 ~ +85 |
Vibración (g) |
5g~10g |
Impacto (g) |
200g PK, 2ms, seno del ½ |
Vida laboral |
10 años |
Tarifa de salida |
5Hz, 15Hz, 25Hz, 50Hz puede fijar |
Señal de salida |
RS232 o RS485 |
MTBF |
≥50000horasde/times |
Resistencia de aislamiento |
≥100 megohmios |
Resistencia de impacto |
100g@11ms, 3Times/Axis (mitad sinusoide) |
Antivibraciones |
10grms, 10 ~1000Hz |
Protección |
IP67 |
Conector |
hecho juego con el cable del 1m |
Peso |
160g (sin el cable) |
|
|
Dimensión:
