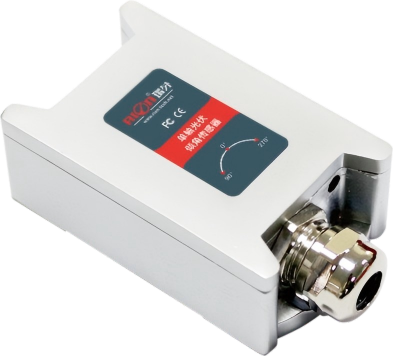

WCA360M Sensor de seguimiento solar de eje único, monitoreo del viento y maquinaria de construcción

Introducción del producto

El sensor de inclinación de un solo eje WCA360M es un nuevo producto de medición de inclinación de bajo costo desarrollado internamente. Cuenta con el último diseño de plataforma antiinterferencias, integra una novedosa unidad de detección micromecánica y ofrece un rendimiento de operación a amplio rango de temperatura con capacidades superiores anti-vibración. Es estable y confiable para operación a largo plazo, con una vida útil efectiva de hasta 10 años. Este producto emplea un principio sin contacto para medir el ángulo de inclinación de un objeto. Calcula el ángulo de inclinación en tiempo real midiendo el componente generado por la gravedad terrestre a través de una unidad micromecánica capacitiva interna. Es fácil y conveniente de instalar, requiriendo solo fijarlo en el objeto que se está midiendo. No es necesario fijar el eje ni el eje de rotación, satisfaciendo las necesidades de medición del cliente. Es un accesorio ideal para equipos industriales como vehículos de maquinaria de construcción y maquinaria agrícola.

Características principales

• Resolución 0.1°
• Método de salida RS485
• Clasificación de protección IP67
• Voltaje de operación: CC 9–36V
• Protección contra sobretensiones de salida
• Alta resistencia a la vibración >3500g
• Protección contra sobretensión y sobrecorriente de entrada

Aplicaciones

• Sistemas de seguimiento solar fotovoltaico
• Monitoreo de deflexión del viento
• Monitoreo vertical
• Maquinaria para trabajar la madera
• Grúas de construcción
• Camas médicas
• Control de vehículos eléctricos

Indicadores de rendimiento

Instrucciones del producto

1. El inclinómetro mide el ángulo de inclinación de un objeto al detectar la gravedad terrestre. Para una precisión de medición óptima, asegúrese de que el eje de detección del sensor sea paralelo al eje de inclinación del objeto durante la instalación. El sensor debe montarse de forma segura y al ras contra una superficie plana y estable; una superficie de montaje irregular puede introducir errores de medición angular.
2. Este sensor tiene una clasificación de protección IP67, lo que significa que sus componentes internos no se ven afectados por la lluvia ni por potentes chorros de agua. Sin embargo, no sumerja la unidad en agua durante períodos prolongados, ya que esto podría dañar el circuito interno; el fabricante ofrece servicios de reparación pagados por daños causados por dicho mal uso.
3. Después de la instalación, asegúrese de que el cable de señal no se cortocircuite con el cable de alimentación positivo durante el cableado para evitar dañar el circuito de salida. Dado que el terminal negativo de la señal del producto comparte una tierra común con el terminal negativo de la fuente de alimentación, conecte el terminal negativo de la señal en el extremo de adquisición de datos al terminal negativo de alimentación del producto.
