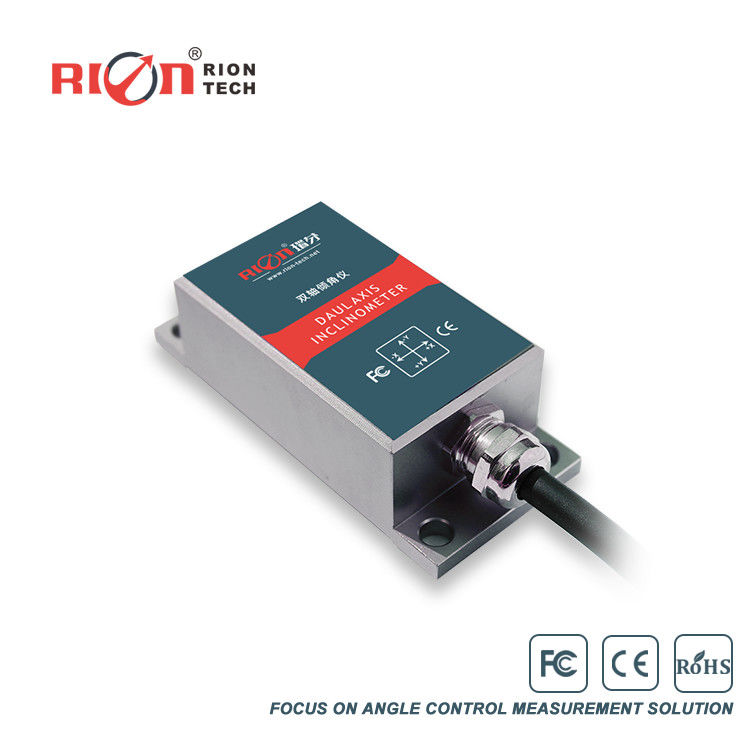

Sensor del acelerómetro AXIS del inclinómetro de SCA126T de Digitaces de la inclinación de la detección de la salida dual RS232/RS485 del sensor
▶PRODUCCIÓN
SCA116T y SCA126T es el sensor de la inclinación de la salida de MODBUS lanzado por la tecnología de RION para el control de campo industrial. Utiliza el autobús diferenciado del hardware RS485 para transmitir datos. 16bit de alta precisión incorporado A/el convertidor diferenciado de D, con el algoritmo de filtración del 5to orden, puede medir el ángulo de la inclinación y de echada de la salida del sensor en relación con el avión horizontal. el sensorI digital de alta precisión incorporado de la temperatura, la deriva de la temperatura del sensor se puede corregir según el cambio del sensor de temperatura incorporado para asegurar la alta repetibilidad del producto en baja temperatura y ambientes des alta temperatura. El estándar de frecuencia de la respuesta de la salida puede estar hasta 18Hz. Si una frecuencia más alta de la respuesta es necesaria, nuestra compañía puede modificarla para requisitos particulares según el usuario. El producto pertenece a un producto industrial real del grado, con funcionamiento confiable y estable, buena capacidad de conversión a escala, y opciones de salida múltiple. Conveniente para los diversos ambientes industriales duros del control.
▶CARACTERÍSTICAS
El ★ escoge/° dual de la gama ±1~±90 del ★ de la medida de la inclinación del eje opcional
Los protocolos de comunicación del ★ dos son entrada ancha opcional del voltaje de DC 9~36V del ★
Operación amplia -40~+ de la temperatura del ★ 85 ° de la resolución 0,01 del ★ del ℃
Performance> antivibraciones 2000g del ★ del nivel de la protección del ★ IP67 alto
El ★ dirige el interfaz de la ventaja
▶USO
Antena de satélite del ★ que busca el equipo de supervisión locomotor ferroviario de la perforación petrolífera del ★ del ★
Navegación de la actitud del ★ de la detección de la plataforma del vehículo del radar del ★ de la plataforma de perforación subterráneo
Inclinación geológica del equipo del ★ que supervisa el escudo del ★ que levanta el uso
El ★ envía medida de la inclinación de la maquinaria de construcción del ★ de la medida de actitud de la navegación la diversa
Medida del ★ del ángulo que enciende inicial del barril de la artillería
Medida de dirección del ★ basada en el ángulo de inclinación
Detección de la actitud del ★ del vehículo de la comunicación por satélite
▶PARAMETRIZACIÓN PARA LA OPTIMIZACIÓN DEL TRATAMIENTO
SCA116T/126T | CONDICIÓN | PARÁMETRO | UNIDAD | |||
Gama de la medida | ±10 | ±30 | ±60 | ±90 | ° | |
Eje de la medida | X Y | X Y | X Y | X Y | eje | |
Resolución | 0,01 | 0,01 | 0,01 | 0,01 | ° | |
Exactitud de la medida | @25℃ | 0,02 | 0,03 | 0,05 | 0,06 | ° |
Term.stability largo | 0,05 | 0,05 | 0,05 | 0,05 | ° | |
Temp.coefficient cero | -40~85℃ | ±0.006 | ±0.006 | ±0.006 | ±0.006 | °/℃ |
Temporeros-coeffi de la sensibilidad | -40~85℃ | ≤100 | ≤100 | ≤100 | ≤100 | ppm/℃ |
Poder a tiempo | 0,5 | 0,5 | 0,5 | 0,5 | S | |
Tiempo de respuesta | 0,02 | 0,02 | 0,02 | 0,02 | s | |
Tarifa de salida | 5Hz, 15Hz, 35Hz, 50Hz opcional | |||||
protocolo de comunicación | MODBUS/ROIN 68 opcional | |||||
EMC | Según EN61000 y GBT17626c | |||||
MTBF | horas ≥50000/épocas | |||||
Resistencia de aislamiento | ≥100MΩ | |||||
A prueba de choques | 100g@11ms, dirección axial 3 (mitad sinusoide) | |||||
Antivibraciones | 10grms, 10~1000Hz | |||||
Grado de la protección | IP67 | |||||
Cables | Estándar como longitud de 1 metro, desgaste-resistente, aceite-prueba, temperatura amplia, cable protegido 4 * 0.4mm2 | |||||
Peso | 165g (excluya el cable) |
* este ° del ± 10 de las listas de la parametrización para la optimización del tratamiento único, ° del ± 30, ° del ± 60, serie del ° del ± 90 como referencia, para otras gamas de la medida, refiere por favor a los parámetros más adyacentes.
▶PARÁMETROS ELÉCTRICOS
PARÁMETROS | CONDICIÓN | MINUTO | TÍPICO | Max | UNIDAD |
Voltaje de fuente de alimentación | Estándar | 9 | 12,24 | 36 | V |
Opcional | 5 | V | |||
Trabajo actual | 5V | 42 | mA | ||
12V | 26 | mA | |||
24 | 17 | mA | |||
Temporeros de trabajo. | -40 | +85 | ℃ | ||
Temporeros de la tienda. | -40 | +85 | ℃ |
