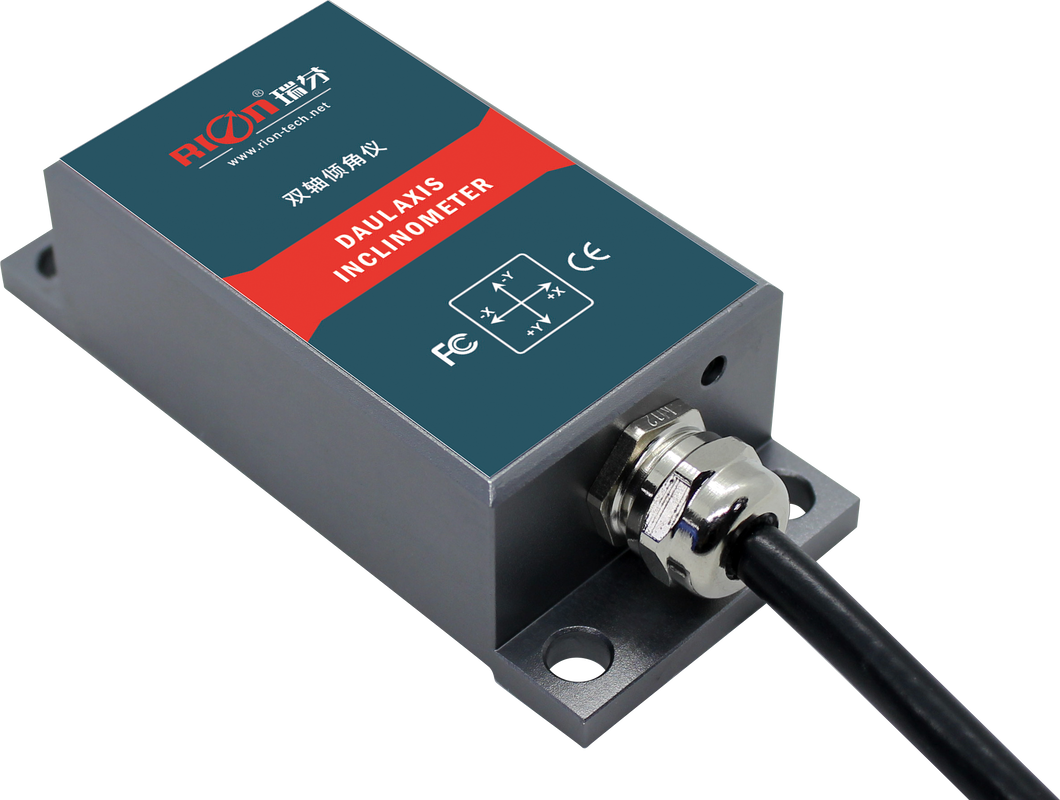

SCA118T SCA128T INCLINÓMETRO DE TIPO CORRIENTE.pdf
▶ APLICACIÓN
- Nivelación de vehículos de construcción
- Monitoreo de inclinación de equipos geológicos
- Protección de seguridad de plataformas de gran altitud
- Navegación de actitud de equipos de perforación subterránea
- Aplicación de empuje de tuberías con escudo
- Medición de dirección basada en inclinación
- Control de nivel de equipo
- Maquinaria minera y equipos de perforación petrolera
- Monitoreo de puentes y Dadian
▶ PRINCIPIO DE FUNCIONAMIENTO
Adopta una unidad de control central importada y aplica el principio de micro-péndulo capacitivo. Utilizando el principio de la gravedad terrestre, cuando la unidad de inclinación se inclina, la gravedad terrestre producirá un componente gravitacional en el péndulo correspondiente, y la capacidad eléctrica correspondiente cambiará. Al amplificar y filtrar la capacidad eléctrica, se obtiene el ángulo de inclinación después de la conversión.
▶ CARACTERÍSTICA PRINCIPAL
- Inclinómetro de eje único/doble
- Rango de medición: ±1~±180° opcional
- Precisión: 0.03°
- Entrada de voltaje amplio: 9~36V
- Corriente de salida 4~20mA
- Trabajo a temperatura amplia: -40~+85℃
- Clase de protección IP67
- Alto rendimiento antivibración >2000g
- Resolución: 0.01°
- Tamaño: L94×W40×H26mm
▶ PARÁMETROS
| SCA118/SCA128T |
CONDICIÓN |
PARÁMETRO |
|
UNIDAD |
| Rango de medición |
|
±10 |
±30 |
±60 |
±90 |
±180 |
° |
| Eje de medición |
|
X / X Y |
X / X Y |
X / X Y |
X / X Y |
X |
Eje |
| Salida cero |
Salida 0° |
12 |
12 |
12 |
12 |
12 |
mA |
| Resolución |
|
0.01 |
0.01 |
0.02 |
0.03 |
0.05 |
° |
| Precisión de medición |
@25℃ |
0.03 |
0.05 |
0.06 |
0.08 |
0.1 |
° |
| Estabilidad a largo plazo |
|
0.05 |
0.05 |
0.05 |
0.05 |
0.05 |
° |
| Coeficiente de temperatura cero |
-40～85℃ |
±0.006 |
±0.006 |
±0.006 |
±0.006 |
±0.006 |
°/℃ |
| Coeficiente de temperatura de sensibilidad |
-40～85℃ |
≤100 |
≤100 |
≤100 |
≤100 |
≤100 |
ppm/℃ |
| Tiempo de inicio al encender |
|
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
S |
| Frecuencia de respuesta |
20Hz |
| EMC |
Según EN61000 y GBT17626c |
| MTBF |
≥98000 horas/veces |
| Resistencia de aislamiento |
≥100 MΩ |
| Resistencia al impacto |
100g@11ms, Dirección de 3 ejes (Media Senoide) |
| Antivibración |
10grms, 10～1000Hz |
| Grado de protección |
IP67 |
| Cables |
Estándar de 1 metro de longitud, resistente al desgaste, a prueba de aceite, para temperaturas amplias, cable blindado 4 * 0.4mm2 |
| Peso |
≤220g (incluyendo 1 metro de cable) |
Preguntas frecuentes
1. ¿Hasta dónde pueden transmitir señales los inclinómetros 4-20mA?
La salida 4-20mA admite transmisión de larga distancia de hasta 2000 metros, lo que hace que el sensor sea adecuado para equipos industriales grandes y aplicaciones de monitoreo remoto.
2. ¿Cuál es la precisión del SCA118T/SCA128T?
La precisión estándar es 0.03°, mientras que la precisión puede alcanzar 0.02° en un rango de medición pequeño. El rendimiento específico depende del rango de medición seleccionado.
3. ¿Es el SCA118T/SCA128T adecuado para entornos hostiles?
Sí. El inclinómetro presenta protección IP67, temperatura de funcionamiento de -40°C a +85°C, fuerte resistencia a la vibración y protección contra interferencias electromagnéticas, lo que lo hace adecuado para entornos industriales exigentes.
4. ¿Qué equipos pueden usar el SCA118T/SCA128T?
Las aplicaciones típicas incluyen maquinaria de construcción, equipos de perforación, máquinas de empuje de tuberías sin zanja, equipos de minería, equipos de perforación petrolera, equipos geológicos y plataformas de gran altitud.
5. ¿Se puede utilizar para la nivelación de maquinaria de construcción?
Sí. El SCA118T/SCA128T se puede utilizar para nivelación de vehículos de construcción, control de nivel de equipo y monitoreo de inclinación de maquinaria.
