Detalles del producto
Lugar de origen: CHINA
Nombre de la marca: Rion
Certificación: CE, ISO
Número de modelo: SCA118T/128T: el valor de las emisiones de CO2
Pago y términos de envío
Cantidad de orden mínima: 1
Precio: US$95-110.00
Detalles de empaquetado: cartón con la esponja
Tiempo de entrega: 5-10 días laborables
Capacidad de la fuente: 5000pcs por mes
Rango de medición: |
±1~±180° opcional |
Precisión: |
0.03° |
Entrada ancha del voltaje: |
9~36v |
Corriente de salida: |
4 ~ 20 mA |
Funcionamiento amplio de la temperatura: |
-40 °C a + 85 °C |
Alto rendimiento antivibración: |
> 2000 g |
Rango de medición: |
±1~±180° opcional |
Precisión: |
0.03° |
Entrada ancha del voltaje: |
9~36v |
Corriente de salida: |
4 ~ 20 mA |
Funcionamiento amplio de la temperatura: |
-40 °C a + 85 °C |
Alto rendimiento antivibración: |
> 2000 g |

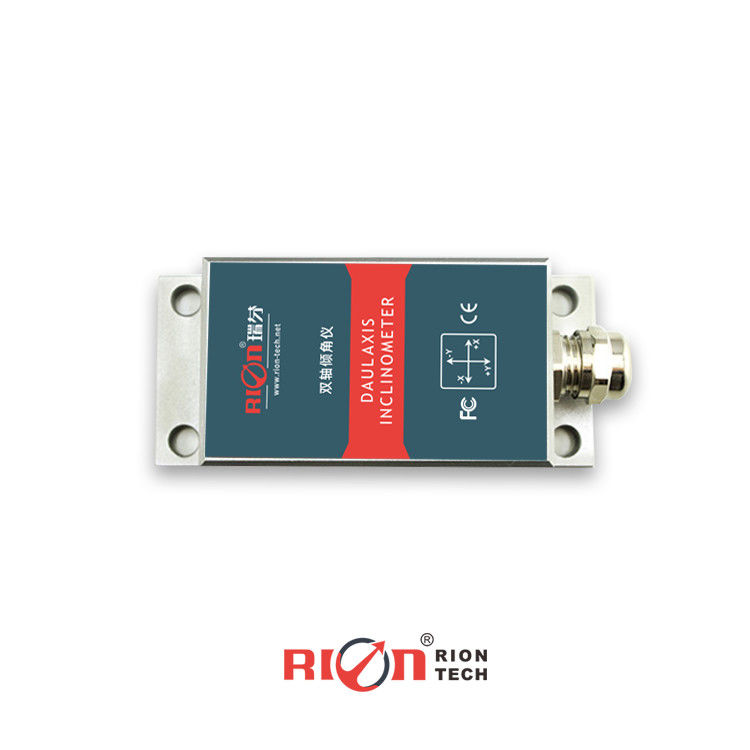

SCA128T Ángulo de transmisión de larga distancia de inclinómetro de alta precisión de un solo/doble eje
▶ INTRODUCCIÓN
SCA118T/SCA128T es un inclinómetro de salida industrial estándar de tipo mono/doble eje con una salida de corriente estándar de 4-20mA, que puede transmitir hasta 2000 metros a largas distancias.La señal de salida tiene una fuerte antiinterferencia y se aplica profesionalmente a los equipos de maquinaria de construcción que trabajan en ambientes adversosEl producto se produce utilizando el último proceso de producción de sensores MEMS, y el error de temperatura y el error no lineal se compensan y corrigen con precisión.La mayor precisión en un pequeño rango puede alcanzar 0.02 ° (para más indicadores de precisión, consulte la tabla de rendimiento del producto), alta precisión, pequeño tamaño, alta tecnología de embalaje, buena resistencia a golpes y vibraciones.El producto dispone de circuitos de interferencia anti-RF y anti-electromagnética incorporadosAdemás de tener mejores parámetros técnicos que los productos ordinarios en el mercado, el producto es especialmente adecuado para máquinas sin zanjas subterráneas y otros entornos industriales adversos.El producto también utiliza varias medidas, como MCU de alta gama a nivel de aplicación., placas de PCB a tres pruebas, cables importados y capas metálicas blindadas a alta temperatura para mejorar la fiabilidad y estabilidad de los productos.
▶ Principales características
★ Inclinómetro de eje único/doble ★ Rango de medición: ±1~±180° opcional
★ Precisión: 0,03 ° ★ Entrada de voltaje amplio: 9 ~ 36V
★ Corriente de salida 4~20mA ★ Temperatura de trabajo amplia: -40~+85°C
★ Clase de protección IP67 ★ Alta resistencia a las vibraciones > 2000 g
★ Resolución: 0.01° ★ Tamaño: L94×W40×H26mm
▶ Aplicación
★ Nivelación de vehículos de construcción ★ Monitoreo de puentes y Dadian
★ Protección de seguridad de las plataformas de gran altura ★ Control del ángulo del equipo médico
★ Navegación de la posición de la plataforma de perforación subterránea ★ Aplicación de abertura de tuberías con escudo
★ Medición de la dirección basada en la inclinación ★ Monitoreo de la inclinación del equipo geológico
★ Máquinas mineras y equipos de perforación de petróleo ★ Control del nivel del equipo
▶ PARAMETROS
| SCA118/SCA128T: las condiciones de las operaciones de las que se trate se especifican. | Condición | Parámetro | Unidad | |||||
| Rango de medición | ± 10 | ± 30 | ± 60 | ± 90 | ± 180 | ¿ Qué pasa? | ||
| Eje de medición | X / X Y | X / X Y | X / X Y | X / X Y | X. | Eje | ||
| Salida cero | 0° de salida | 12 | 12 | 12 | 12 | 12 | - ¿Qué es? | |
| Resolución | 0.01 | 0.01 | 0.02 | 0.03 | 0.05 | ¿ Qué pasa? | ||
| Precisión de las mediciones | @ 25°C | 0.03 | 0.05 | 0.06 | 0.08 | 0.1 | ¿ Qué pasa? | |
| Estabilidad a largo plazo | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | ¿ Qué pasa? | ||
| Coeficiente de temperatura cero | -40°C a 85°C | ± 0006 | ± 0006 | ± 0006 | ± 0006 | ± 0006 | °/°C | |
| Coeficiente de sensibilidad a la temperatura | -40°C a 85°C | ≤ 100 | ≤ 100 | ≤ 100 | ≤ 100 | ≤ 100 | ppm/°C | |
| Tiempo de inicio de encendido | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | El S | ||
| Tiempo de respuesta | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | el | ||
| Frecuencia de respuesta | 20 Hz | |||||||
| CEM | Según la norma EN61000 y GBT17626c | |||||||
| El número de unidades | ≥ 50000 horas/tiempos | |||||||
| Resistencia al aislamiento | ≥ 100 MΩ | |||||||
| Resistencia al impacto | 100 g@11 ms,3 Dirección del eje (Half Sinusoid) | |||||||
| Antivibración | 10 gramos, 10 ‰ 1000 Hz | |||||||
| Grado de protección | Protección IP67 | |||||||
| Cables | Estándar de longitud de 1 metro, resistente al desgaste, a prueba de aceite, a alta temperatura, cable blindado 4 * 0.4mm2 | |||||||
| Peso | ≤ 220 g (incluido el cable de 1 metro) | |||||||
▶ PARAMETROS ELÉTRICOS
| Parámetros | Condición | En el caso de las | TÍPICO | Se trata de: | Unidad |
| Voltado de la fuente de alimentación | Estándar | 9 | 12,24 | 36 | V. |
| Corriente de trabajo | 50 | - ¿Qué es? | |||
| Sobrecarga de salida | Resistencia | 400 | 1000 | Oh | |
| Temperatura de trabajo | -40 años. | + 85 | °C | ||
| Mantenga la temperatura. | -40 años. | + 85 | °C |
▶ INFORMACIÓN del pedido
▶ Conexión eléctrica
Definición del cableado del paquete Shell
|
Línea el color Función |
En color rojo | El color negro | Blanco | El color verde |
|
Vcc9~36V Fuente de alimentación Potencia positiva |
El GND Potencia negativa |
Fuera de X. Corriente de salida del eje X |
Y fuera Corriente de salida en el eje Y |
▶ Dirección de la instalación
Durante la instalación, mantener la superficie de montaje del sensor paralela a la superficie objetivo a medir y reducir el impacto de la dinámica y la aceleración en el sensor.Este producto puede instalarse horizontal o verticalmente, véase el siguiente diagrama para el método de instalación:
Este parámetro de rendimiento sólo enumera las series de ± 10 °, ± 30 °, ± 60 °, ± 90 ° como referencia, otros rangos de medición se refieren a los parámetros adyacentes.
