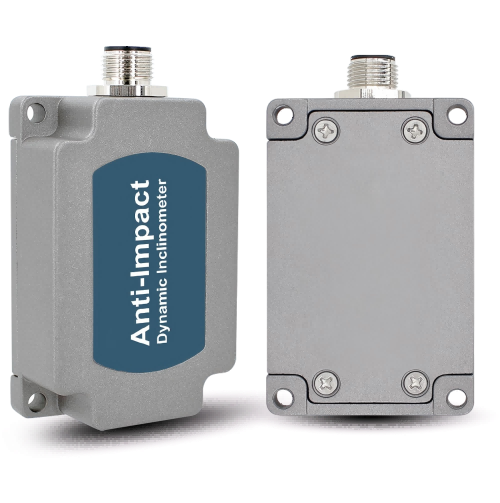

Sensor de inclinación dinámico HDA446T para monitorización del paso de palas de aerogeneradores

CAMPO DE APLICACIÓN

• Equipos de grava de alto impacto de vibración
• Monitoreo de locomotoras ferroviarias
• Detección de actitud de vehículos de comunicación por satélite
• Aplicación de tuneladora de escudos
• Monitoreo de inclinación de equipos geológicos
• Navegación y guiñada de equipos de perforación subterránea
• Medición de actitud de navegación de barcos
• Medición de orientación basada en el ángulo de inclinación
• Equipos de perforación petrolera
• Medición de inclinación de diversas maquinarias de ingeniería

PRINCIPIO DE FUNCIONAMIENTO

Adopta una unidad de control central importada y utiliza el principio del péndulo capacitivo en miniatura. Según el principio de la gravedad terrestre, cuando la unidad de ángulo de inclinación se inclina, la gravedad de la tierra puede generar un componente de gravedad en el péndulo correspondiente, la capacitancia correspondiente puede cambiar y el ángulo de inclinación se puede obtener amplificando, filtrando y convirtiendo la capacitancia.

CARACTERÍSTICAS PRINCIPALES

• Rango (ángulo de balanceo ±180°, ángulo de cabeceo ±90°, ángulo de acimut ±180°)
• Precisión dinámica de balanceo y cabeceo: ±0.1°
• Precisión estática: ±0.05°
• Salida RS485/232/TTL opcional
• Entrada de voltaje amplio DC 9~36V
• Operación a temperatura amplia -40~+85℃
• Nivel de protección IP67/IP68 opcional

AXIAL DE INSTALACIÓN

El HDA446T utiliza el sistema de coordenadas ENU, un sistema de mano derecha. Según el orden de rotación Z-X-Y, cuando la dirección positiva del eje Y apunta hacia la parte delantera del portador, el ángulo rotado alrededor del eje Z es el ángulo de acimut, el ángulo rotado alrededor del eje X es el ángulo de cabeceo y el ángulo rotado alrededor del eje Y es el ángulo de balanceo.

ESPECIFICACIONES

PREGUNTAS FRECUENTES

1. ¿Qué es un sensor de actitud de paso de pala de aerogenerador?

Un sensor de actitud de paso de pala de aerogenerador está diseñado para monitorear la actitud tridimensional en tiempo real de las palas del aerogenerador. Puede proporcionar datos de balanceo, cabeceo y acimut para el monitoreo de la actitud de la pala, análisis operativo y optimización del control.

2. ¿Qué puede monitorear un sensor de actitud de pala?

El sensor puede monitorear los cambios de actitud en tiempo real de las palas del aerogenerador, proporcionando datos de movimiento y actitud tridimensionales. Esta información se puede utilizar para el monitoreo del paso de la pala, análisis de las condiciones de operación y evaluación del espacio libre de la pala.

3. ¿Cómo puede el monitoreo de la actitud de la pala mejorar el rendimiento del aerogenerador?

Los datos de actitud de la pala en tiempo real pueden proporcionar una base para optimizar el control de paso y las estrategias operativas. Bajo configuraciones de turbina y condiciones de operación adecuadas, los datos de monitoreo pueden respaldar mejoras en la eficiencia de generación de energía.

4. ¿Puede el sensor ayudar a reducir los riesgos de espacio libre de las palas del aerogenerador?

Sí. El monitoreo tridimensional de la actitud de la pala en tiempo real proporciona datos para analizar el espacio libre de la pala e identificar cambios de actitud anormales, ayudando a los operadores a evaluar posibles riesgos de espacio libre y mejorar el monitoreo de seguridad de la turbina.

5. ¿Dónde se instala el sensor de actitud de pala de aerogenerador?

El sensor se puede instalar en la pala del aerogenerador o en la posición de monitoreo de pala designada según la estructura específica de la turbina y los requisitos de monitoreo. Su conveniente instalación lo hace adecuado para el monitoreo en línea a largo plazo.

6. ¿Cuánto dura la vida útil del sensor de monitoreo de pala?

La vida útil teórica del sensor es de más de 9 años, lo que lo hace adecuado para aplicaciones de monitoreo en línea a largo plazo en aerogeneradores.
