HCA716S/HCA726S Inclinómetro de alta precisión para la medición de la verticalidad de la plataforma de perforación rotativa

Name: HCA716S/HCA726S Inclinómetro de alta precisión para la medición de la verticalidad de la plataforma de perforación rotativa
Brand: Shenzhen Rion Technology Co., Ltd.
SKU: HCA726
Price: 5.00 USD
Availability: InStock

Detalles del producto

Lugar de origen: Porcelana

Nombre de la marca: Rion

Certificación: CE, ISO,ROHS

Número de modelo: HCA726

El documento: HCA716 HCA726 FULL TEMPERAT...OR.pdf

Pago y términos de envío

Cantidad de orden mínima: 1

Precio: $273.00/Pieces 1-9 Pieces

Detalles de empaquetado: Cartón que embala

Tiempo de entrega: 7

Condiciones de pago: T/T

Capacidad de la fuente: 5000/mes

Consiga el mejor precio

Contacto ahora

Especificaciones

Descripción

Calificaciones y reseñas

Especificaciones

Resaltar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                          HCA716S inclinómetro para el seguimiento estructural, Sensor de inclinación HCA726S para edificios antiguos, Inclinómetro con garantía de vigilancia estructural


Protocolo de comunicación:	Protocolo 68/protocolo MODBUS RTU opcional	Alta resistencia de la vibración:	> 100g
Interfaz:	TTL / RS232 / RS485 opcional	Frecuencia de respuesta:	20Hz
Peso:	≤150g (incluyendo 1 metro de cable)	Fuente de alimentación:	9 ~ 36V
Rango:	±1 ~ ±180°

Protocolo de comunicación:	Protocolo 68/protocolo MODBUS RTU opcional
Alta resistencia de la vibración:	> 100g
Interfaz:	TTL / RS232 / RS485 opcional
Frecuencia de respuesta:	20Hz
Peso:	≤150g (incluyendo 1 metro de cable)
Fuente de alimentación:	9 ~ 36V
Rango:	±1 ~ ±180°

Descripción

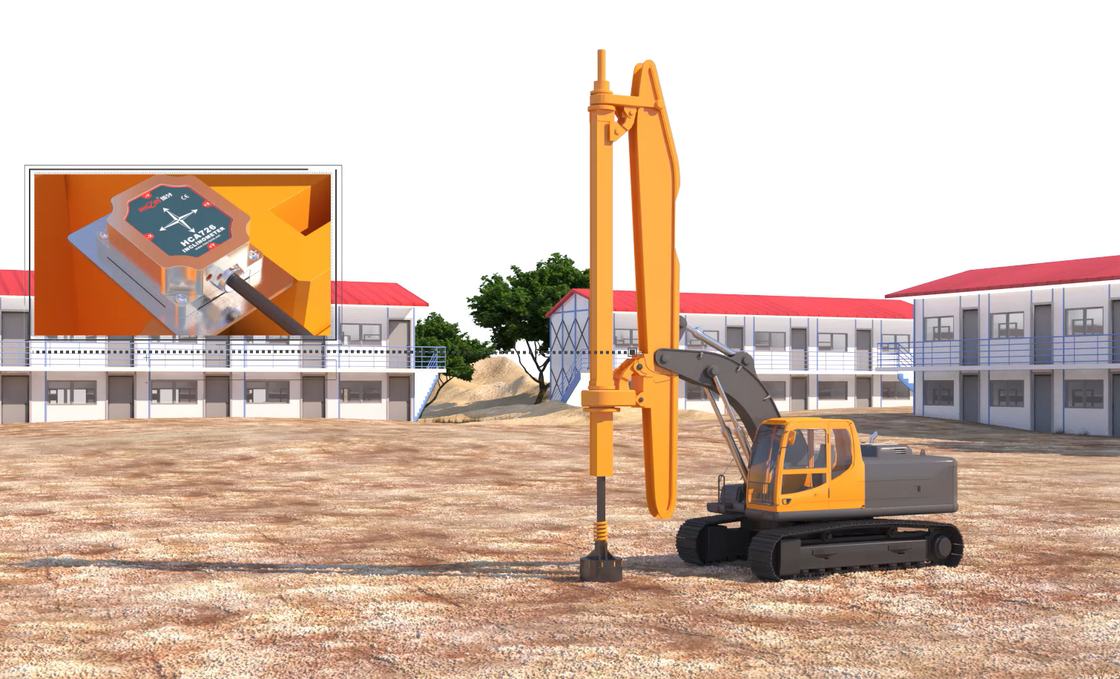

HCA716S/HCA726S Inclinómetro de alta precisión para la medición de la verticalidad de la plataforma de perforación rotativa

Aplicación

Supervisión de puentes y grandes terrenos
Máquinas y aparatos para la extracción de petróleo
Control del ángulo del equipo médico
Regla de vía ferroviaria y nivelación de vía
Navegación en posición de la plataforma de perforación subterránea
Control de la inclinación del equipo geológico
Monitoreo de edificios antiguos y de edificios en ruinas

NOTA de la instalación de la producción

Por favor, siga la forma correcta de instalar el sensor de inclinación, la instalación incorrecta puede causar errores de medición, con especial atención a la "superficie", "línea":

1) La superficie de montaje del sensor y la superficie de medición deben fijarse estrechamente, suavemente, con estabilidad, si la superficie de montaje es irregular y es probable que el sensor mida el error de ángulo.

2) El eje del sensor y el eje medido deben ser paralelos, los dos ejes no producen el ángulo en la medida de lo posible.

Características del producto

Sensor de inclinación de eje único/doble
Rango de medición: ±1~±180° opcional
Precisión: consultar los datos técnicos
Ingreso de voltaje amplio: DC9~36V
Temperatura de trabajo de amplio alcance: -40°C a +85°C
Resolución: 0,001°
Clase de protección IP67
Alto rendimiento antivibración > 100 g
Interfaz de cable de plomo directo
Tamaño pequeño: 54*46*20.5mm (customizado)

Descripción general

El HCA716S/HCA726S es un inclinómetro compacto de alta precisión de un solo/doble eje con compensación de temperatura completa, interfaces RS485/RS232 y un rango de medición de hasta ±180°.01° de exactitud a escala completa, proporciona una medición estable y fiable de la inclinación para el monitoreo de edificios antiguos, muros históricos y estructuras industriales.

Especificación

HCA716/726-C1 y sus derivados		Condición	Parámetro					Unidad
Rango de medición			± 10	± 30	± 60	± 90	± 180	¿ Qué pasa?
Eje de medición			X y	X y	X y	X y	Eje X vertical	eje
Resolución			0.001	0.001	0.001	0.001	0.001	¿ Qué pasa?
Precisión de las mediciones	- ¿ Qué?	La temperatura del cuarto.	0.008	0.01	0.01	0.02	0.02	¿ Qué pasa?
Precisión de las mediciones	El RMSE	La temperatura del cuarto.	0.004	0.005	0.005	0.006	0.006	¿ Qué pasa?
Estabilidad a largo plazo			El valor de las emisiones02					¿ Qué pasa?
Coeficiente de temperatura cero		-40 °C a 85 °C	± 00005					°/°C
Coeficiente de sensibilidad a la temperatura		-40 °C a 85 °C	≤ 001					En %/°C
Energía a tiempo			0.5					El S
Frecuencia de respuesta			20					HZ
Interfaz		Puede abrir
CEM		Según la norma EN61000 y la norma GBT17626
El número de unidades		≥ 98000 horas/tiempos
Resistencia al aislamiento		≥ 100M
A prueba de golpes		100 g@11 ms, 3 Dirección axial (medio sinusoide)
Antivibración		10 gramos / 10 ~ 1000 Hz
Grado de protección		Protección IP67
Cables		longitud estándar de 1M / resistencia al desgaste / resistencia a la grasa / temperatura amplia, cables blindados 4*0,2mm2
Peso		≤ 150 g (incluido el cable de 1 metro)
Resolución: Se refiere al sensor en el rango de medición para detectar e identificar el valor más pequeño cambiado. ¿ Qué pasa?se refiere al mayor error del producto dentro del rango y en múltiples puntos de ángulo. El RMSE:se refiere a la raíz media cuadrada de la diferencia entre el valor medido y el ángulo real del producto dentro del intervalo y por múltiples veces (más de 16 veces). Coeficiente de deriva a temperatura cero: la velocidad de cambio del valor de indicación en relación con la temperatura normal dentro del rango de temperatura de funcionamiento nominal del sensor a cero grados. Coeficiente de deriva de temperatura de la sensibilidad: el porcentaje de variación con temperatura de la indicación de escala completa en relación con la indicación de escala completa a temperatura ambiente del sensor en su rango de temperatura de funcionamiento nominal.

Conexión eléctrica

Función de color de línea

El color negro

Blanco

El color verde

En color rojo

El GND

Energía negativa

No puede

Puede_H

DC9~36V

El poder positivo

FAQ Monitoreo de la verticalidad de la plataforma de perforación rotativa

1¿Para qué se utiliza un inclinómetro en un equipo de perforación rotativo?

Un inclinómetro se utiliza para medir la inclinación de una plataforma de perforación rotativa o de sus componentes estructurales en relación con el plano horizontal.Los datos de medición pueden apoyar el monitoreo de la verticalidad de la plataforma de perforación y la alineación del equipo.

2. ¿Se puede utilizar el HCA716S/HCA726S para el monitoreo de la verticalidad de la plataforma de perforación rotativa?

Sí, el HCA716S/HCA726S es un inclinómetro de alto grado de precisión de un solo eje o de dos ejes diseñado para la medición de inclinación industrial.Se puede integrar en un sistema de monitoreo de la plataforma de perforación rotativa para medir la inclinación del equipo.

3¿Cuál es la precisión del inclinómetro HCA716S/HCA726S?

El HCA716S/HCA726S proporciona una resolución de 0,001° y una precisión declarada a escala completa de 0,01°. El rendimiento de medición real depende del rango seleccionado,condiciones de instalación y requisitos de aplicación.

4¿Qué rango de medición es adecuado para el control de la inclinación de la plataforma de perforación?

El HCA716S/HCA726S admite rangos de medición opcionales de ±1° a ±180°.El rango adecuado debe seleccionarse de acuerdo con los requisitos de monitorización de la inclinación de la plataforma de perforación y la inclinación esperada durante el funcionamiento.

5¿Puede el inclinómetro controlar la inclinación del mástil de la plataforma de perforación?

Si se instala en una superficie de referencia adecuada del mástil de la plataforma de perforación o de una estructura relacionada, el inclinómetro puede medir los cambios de inclinación.La posición de la instalación y la dirección del eje deben determinarse de acuerdo con el diseño del equipo y el sistema de vigilancia..
