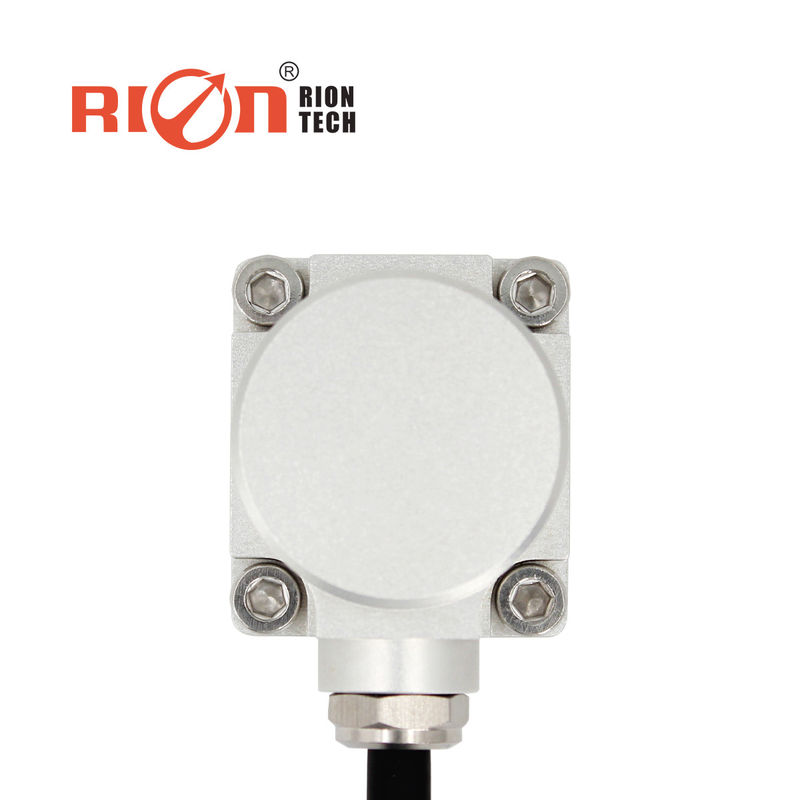

AKM390 Sensor de vibración triaxial de salida analógica Sensor capacitivo de silicio

AKM390 Salida Analógica Triaxial, Sensor Capacitivo de Silicio

Descripción del producto:

El AKM390 de tres ejes Sensor de vibración es un producto de serie de sensor de aceleración de uso general desarrollado y producido de forma independiente, que se puede aplicar en múltiples campos como pruebas de vibración y pruebas de impacto. El producto adopta una salida de voltaje analógico. El AKM390 es un sensor capacitivo de silicio monocristalino, que consta de un chip de silicio sometido a procesamiento micromecánico, un ASIC de baja potencia para ajuste de señal, un microprocesador para almacenar valores de compensación y un sensor de temperatura. Este producto tiene un bajo consumo de energía, ha sido calibrado, tiene una estructura robusta y una salida estable. La nueva configuración electrónica proporciona energía de estado sólido para el reinicio y protección integral contra sobre voltaje. Esta serie de productos presenta una estructura robusta, bajo consumo de energía y una excelente estabilidad de desviación, lo que garantiza la fiabilidad de la salida del producto.

Características:

• Tres ejes (X, Y, Z)
• Voltaje de salida: 0 ~ 5V
• Voltaje de alimentación: 9~36V
• Temperatura de funcionamiento: -40 ° C ~ + 85 ° C
• Excelente estabilidad de desviación, buen rendimiento ambiental (choque, vibración y temperatura)

Parámetros técnicos:

AKM390	Parámetro						Unidad
Rango de medida	±2	±4	±8	±10	±20	±40	g
Calibración de desviación	<1	<1	<1	<1	<1	<1	mg
Eje de medida	X,Y,Z	X,Y,Z	X,Y,Z	X,Y,Z	X,Y,Z	X,Y,Z	eje
Repetibilidad de encendido/apagado	<2	<2	<2	<2	<2	<2	mg(máx.)
Sensibilidad (± 10%)	1250	625	312.5	250	125	62.5	mv/g
Coeficiente de temperatura de desviación	0.01	60.01	0.01	0.05	0.05	0.05	%/℃
Resolución/Umbral (@ 1Hz)	< 1	< 1	< 1	< 1	< 1	< 1	mg(máx.)
No linealidad	<0.5	<0.5	<0.8	<1	<1	<1	% FS(máx.)
Frecuencia de respuesta	500	500	500	500	500	500	Hz
Ancho de banda (3DB)	1000	1000	1000	1000	1000	1000	Hz
Sensibilidad cruzada	1	1	1	2	2	2	%
Relación de sensibilidad a vibración lateral	1	1	2	5	5	5	%
Frecuencia de resonancia	2.4	2.4	2.4	5.5	5.5	5.5	kHz
Densidad de ruido	21	21	21	86.6	86.6	86.6	μg/√Hz
Salida 0 G 2.5V	<0.01	<0.01	<0.01	<0.008	<0.008	<0.008	mV
Voltaje de salida	0~5V
Entrada (VDD _ VSS)	9-36 VDC
Consumo de corriente de funcionamiento	<60mA @ 12 VDC
Protección	IP67
Material	aluminio aeroespacial
Peso	Peso neto del producto: ≤116g, base magnética: ≤50g
Tamaño	Tamaño del producto: L36 × W32 × H24mm Tamaño de la placa de base de adsorción magnética: L36 × W32 × H8.1mm

Aplicaciones:

★ Puente
★ Automóvil
★ Rodillo
★ Energía eólica
★ Equipo médico
★ Maquinaria y motores grandes
★ Vibración de baja frecuencia y monitorización automática
