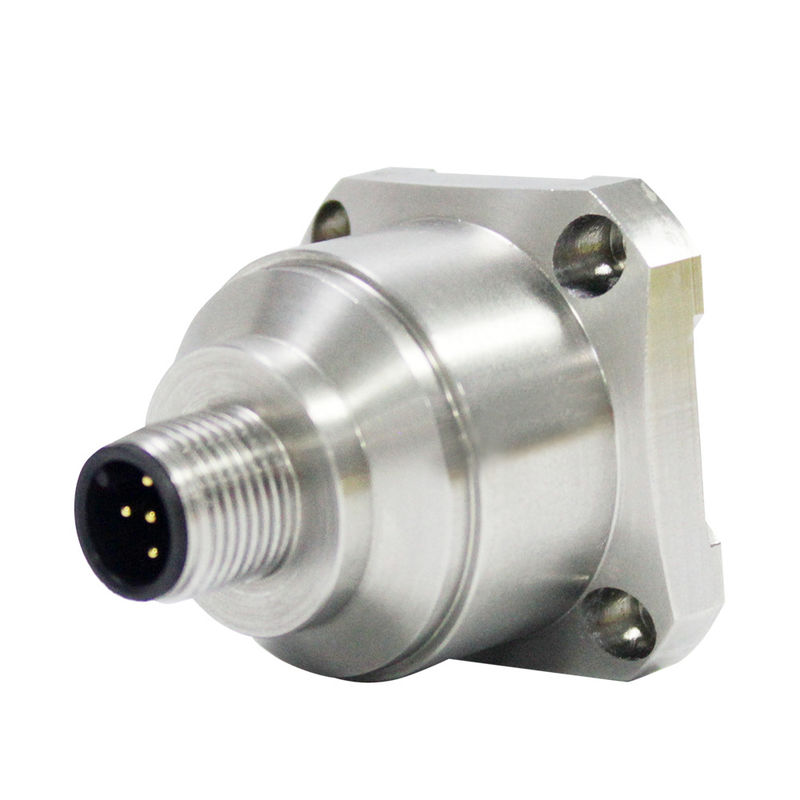

El sensor RS232 RS485 TTL de la aceleración de MEMS AKF392B 3 AXIS hizo salir el acelerómetro basado MEMS
Descripción general
El acelerómetro de tres ejes de AKF392B es los acelerómetros ampliamente utilizados producidos por RION con tecnología suiza patentada. Puede ser utilizado en la prueba de la vibración, la prueba del impacto y otros campos. El producto adopta la salida del interfaz digital, RS232/485/TTL, diversos códigos de la dirección pueden ser fijados, y los sensores múltiples se utilizan juntos en distancia para facilitar análisis de múltiples puntos de la medida y de datos. El AKF392B es un sensor capacitivo del silicio monocristalino que consiste en un chip de silicio micromachined (ASIC de baja potencia para el condicionamiento de señal), un microprocesador para almacenar valores de la remuneración, y un sensor de temperatura. Este producto con el bajo consumo de energía ha estado calibrado, y tiene una estructura sólida y una salida estable. La nueva configuración electrónica proporciona el poder de estado sólido para el reset, proporcionando la protección completa para la sobreintensidad de corriente. La estabilidad a largo plazo y la desviación típica del factor de posicionamiento sobre la gama completa es menos de 0,1%. Esta serie de productos tiene las características de la estructura fuerte, del bajo consumo de energía y de la estabilidad excelente de la desviación, que garantiza confiabilidad excepcional de la salida.
Característica
●de tres ejes (X, Y, Z)
●interfaz de la salida: RS232; RS485; TTL
●fuente de alimentación: 9-36V
●anti-impacto: 2000G
●estabilidad excelente de la desviación
●tamaño: L50×W50×H38mm
●peso: 100g
●temperatura de trabajo: - 40°C a +85°C
●temperatura de la tienda: - 55°C a +100°C
●buen funcionamiento en anti-impacto, la vibración y la temperatura
Uso
●Expediente de desplome, supervisión del cansancio y predicción
●Sistema de seguimiento por satélite embarcado
●Supervisión de sistema del tráfico, análisis de la capa de balasto y detección de falta ferroviaria de alta velocidad
●Simuladores de vuelo militares y civiles
●Vibración de baja fricción y supervisión automática
Datos técnicos:
|
Parámetros
|
AKF392B
|
Unidad
|
|
|
Gama
|
±8
|
g
|
|
|
Calibración de la desviación
|
<1>
|
magnesio
|
|
|
Eje de medición
|
X, Y, Z
|
eje
|
|
|
Repetibilidad del poder on/down
|
<2>
|
magnesio (valor máximo)
|
|
|
Coeficiente de temperatura de la desviación [3]
|
0,05
|
valor típico de mg/℃
|
|
|
Resolución/umbral (@ 1Hz)
|
< 1="">
|
magnesio (máximo)
|
|
|
Ausencia de linealidad
|
<3>
|
% del FS (máximo)
|
|
|
Ancho de banda [4]
|
500
|
Herzios
|
|
|
Frecuencia de la resonancia
|
5
|
kilociclo
|
|
|
Tarifa de salida
|
5Hz, 10Hz, 25Hz, 50Hz, 100Hz, 200Hz, 500Hz, 1000Hz, puede ser fijado
|
|
|
|
Interfaz de la salida
|
RS232/RS485
|
|
|
|
Protocolo de comunicación
|
El protocolo y MODBUS RTU de RION
|
|
|
|
Confiabilidad
|
MIL-HDBK-217, clase 2
|
|
|
|
Anti-impacto
|
100g@11ms, triaxial e idéntico (media onda sinusoidal)
|
|
|
|
Tiempo de la restauración
|
<1ms>
|
|
|
|
Vibración
|
20g rms, 20~2000Hz (ruido al azar, o, p, i actuando en cada eje por 30 minutos)
|
|
|
|
Entrada (VDD_VSS)
|
9-36 VDC
|
|
|
|
Consumo actual de funcionamiento
|
<60ma>
|
|
|
|
Conector
|
Conector del estándar industrial M12
|
|
|
|
Peso
|
73.5g
|
|
|
|
Tamaño
|
Tamaño magnético de la instalación de la adsorción: 34.3*34.3*43.2m m,
Tornillo que coloca tamaño de la instalación: 34.3*34.3*38.5m m |
|
|
Tornillo que coloca el dibujo de la dimensión de la instalación:
|
Color
Función
|
NEGRO
|
BLANCO
|
AZUL
|
BROWN
|
GRIS
|
|
|
|
|
|
|
|
|
|
Tierra
Negativa del poder |
RS232 (RXD)
O RS485 (D+) |
RS232 (TXD)
O RS485 (d) |
Vcc 9~36V
Positivo de la fuente de alimentación |
FÁBRICA
USO solamente
|
|
|
|
|
|
|
|
