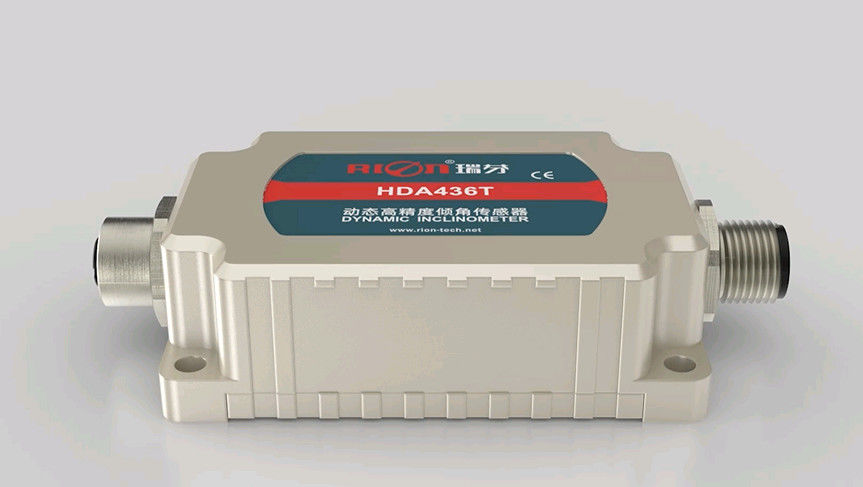

Hda437t Instrumento de monitoreo de pendiente dinámica de alta precisión de alta vibración

HDA437T Medidor de pendiente dinámica de alta precisión MEMS Sensor de ángulo dinámico Sensor de nivel dinámico para vibraciones altas

▶ DESCRIPCIÓN del producto

HDA436T/HDA437T Una nueva generación de sensor de inclinación dinámica digital MEMS lanzado por RION Technology.con un contenido de aluminio superior o igual a 10%, pero no superior a 50%.
El HDA436T tiene un sensor de aceleración y giroscopio de alta precisión incorporado, e integra el algoritmo de filtro Carman, que puede medir los datos de movimiento en tiempo real del portador bajo movimiento o vibración.El producto tiene doble CAN (CAN2.0A / CAN2.0B), que es muy escalable.
Este producto adopta el principio de medición sin contacto, que puede emitir la posición y inclinación actuales en tiempo real.Es simple de usar y no necesita recuperar los cambios relativos de las dos superficies.AD de alta precisión integrada internamente y unidades giroscópicas de alta precisión para compensar el acoplamiento ortogonal no lineal, la deriva de temperatura y la aceleración centrífuga en tiempo real;Eliminar en gran medida los errores centrífugos causados por la interferencia de la aceleración del movimiento, mejorar la precisión de la medición dinámica del producto; adaptarse a movimientos complejos a largo plazo Trabajar en lugares y ambientes adversos.
El producto es un sensor de medición dinámico y estático de dos modos con una fuerte resistencia a las interferencias electromagnéticas externas.Es adecuado para todo tipo de choque a gran escala y de alta resistencia y vibración entornos industriales, y es una opción ideal para el control de la automatización industrial y la medición de la actitud.









▶ Características clave

★ Alcance (ángulo de rodadura ± 180 °, ángulo de inclinación ± 90 °, ángulo de azimut ± 180 °)
★ Precisión dinámica: ± 0,1 °
★ Entrada de voltaje de 9~36V de corriente continua
★ Funcionamiento a altas temperaturas -40 ~ + 85 °C
★ Resolución 0,01 °
★ Salida CAN2.0A/CAN2.0B Opcional
★ Alto rendimiento antivibración> 2000 g
★ Nivel de protección IP67/IP67 Opcional

¿Qué es esto? ▶Aplicación del producto

★ Equipo de trituración por impacto de altas vibraciones
★ Antenna de satélite para búsqueda estelar
★ Navegación de la posición de la plataforma de perforación subterránea
★ Vigilancia de las locomotoras ferroviarias
★ Control de la inclinación del equipo geológico
★ Equipo de perforación de petróleo
★ Medición de la actitud de navegación de los buques
★ Aplicación para el levantamiento de tubos con escudo
★ Detección de posición del vehículo de comunicación por satélite
★ Medida de inclinación de varias máquinas de ingeniería








▶ ESPECIFICACIÓN


HDA436T/HDA437T-C2/C3 y otras sustancias químicas		Condición	Indicador
Rango de medición			Rollo ± 180 °, inclinación ± 90 °, azimut ± 180 ° (el valor inicial al apagado es 0 °)
Eje de medición			Eje X / eje Y / eje Z
Resolución			0.01°
Precisión estática		@ 25°C	± 0,05°
Precisión dinámica		@ 25°C	± 0,1°
El giroscopio	el rango	-	± 250°/s
	Estabilidad de sesgo cero (media de 10 s)	-	8.5°/h
	Inestabilidad de sesgo cero	-	4.5°/h
	Coeficiente de marcha aleatoria del ángulo (allán)	-	0.25°/h cuadrado
Aceleración	el rango	-	± 8 g
	Estabilidad del sesgo (media de 10s)	-	0.02 mg
	Inestabilidad del sesgo	-	0.005 mg
	Coeficiente de marcha aleatoria de la velocidad (allán)	-	0Se aplicará el método de cálculo de las emisiones de gases de efecto invernadero en el caso de las emisiones de gases de efecto invernadero.
Coeficiente de temperatura en el punto cero		-40°C a 85°C	± 0,01°/°C
Coeficiente de sensibilidad a la temperatura		-40°C a 85°C	≤ 100 ppm/°C
Tiempo de arranque de encendido		1S
Tiempo de respuesta		0.01S
Señales de salida		Las condiciones de los requisitos de seguridad de los vehículos de las categorías A y B se aplicarán a los vehículos de las categorías A y B.
Compatibilidad electromagnética		Según la norma EN61000 y la norma GBT17626
El número de unidades		≥ 98000 horas / hora
Resistencia al aislamiento		≥ 100 megohm
Resistencia al impacto		100 g @ 11 ms, 3 direcciones axiales (medio sinusoide)
Antivibración		10 gramos, 10 ‰ 1000 Hz
Nivel de resistencia al agua		Configuración estándar: IP67 configuración opcional: IP68 o IP68 con cable anticorrosión
El cable		Estándar sin cableado, enchufe de aviación M12 de 2 m opcional con cable sin blindaje de PVC
Peso		Conector único ≤ 165 g / conector doble ≤ 180 g (sin cable)









Método de instalación




▶ PARAMETROS MECÁNICOS
○ Conector: conector 5P del enchufe de aviación M12
○ Nivel de protección: IP67
○ Material de la cáscara: aleación de aluminio glaseado
○ Instalación: Cuatro tornillos M4
