Inclinómetro dinámico de alta precisión
, CANBUS Inclinómetro de alta precisión
, Inclinómetro dinámico DC 5V
Inclinómetro dinámico CANBUS de alta precisión de 0,1 grados -40C-+85C Almacenamiento
Inclinómetro CANBUS dinámico de alta precisión 0,1° para -40°C~+85°C Almacenamiento con formato de datos TXT
▶ DESCRIPCIÓN del producto

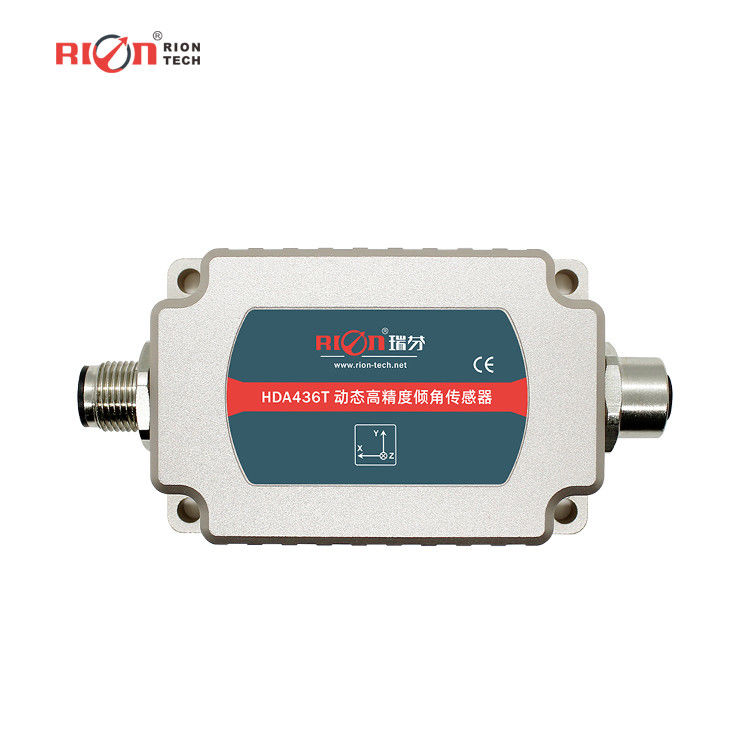

HDA436T/HDA437T Una nueva generación de sensor de inclinación dinámica digital MEMS lanzado por RION
Puede medir los parámetros de posición (rollo, inclinación y azimut) de un portador en movimiento, y
adecuado para la medición del ángulo de inclinación bajo movimiento o vibración.
HDA436T tiene un sensor de aceleración y giroscopio de alta precisión incorporado e integra el filtro Carman
Los datos de movimiento del portador en movimiento o vibración se pueden medir en tiempo real.
El producto tiene doble modo CAN (CAN2.0A / CAN2.0B), que es altamente escalable.
Este producto adopta el principio de medición sin contacto, que puede emitir la posición actual y
Es sencillo de usar y no necesita recuperar los cambios relativos de los dos
las superficies.
Unidades de giro de alta precisión y de alta precisión integradas internamente para compensar las no lineales,
acoplamiento ortogonal, deriva de temperatura y aceleración centrífuga en tiempo real; eliminar en gran medida
errores centrífugos causados por interferencias en la aceleración del movimiento, mejoran la medición dinámica del producto
• la precisión; adaptarse a movimientos complejos a largo plazo Trabajar en lugares y ambientes adversos.
El producto es un sensor de medición dinámico y estático de dos modos con una fuerte resistencia a los efectos externos.
Es adecuado para todo tipo de choques a gran escala y de alta fuerza y
El sistema de control de vibración es una opción ideal para el control y la automatización industrial.
la medición de la actitud.
▶ Características clave
★ Alcance (ángulo de rodadura ± 180 °, ángulo de inclinación ± 90 °, ángulo de azimut ± 180 °)
★ Precisión dinámica: ± 0,1 °
★ Entrada de voltaje de 9~36V de corriente continua
★ Funcionamiento a altas temperaturas -40 ~ + 85 °C
★ Resolución 0,01 °
★ Salida CAN2.0A/CAN2.0B Opcional
★ Alto rendimiento antivibración> 2000 g
★ Nivel de protección IP67/IP67 Opcional
▶ Aplicación del producto
★ Equipo de grava de alto impacto por vibración
★ Vigilancia de las locomotoras ferroviarias
★ Equipo de perforación de petróleo
★ Aplicación para el levantamiento de tubos con escudo
★ Aplicación para el levantamiento de tubos con escudo
★ Control de la inclinación del equipo geológico
★ Navegación de la posición de la plataforma de perforación subterránea
★ Medición de la actitud de navegación de los buques
★ Detección de posición del vehículo de comunicación por satélite
★ Medición de la orientación basada en el ángulo de inclinación
★ Medida de inclinación de varias máquinas de ingeniería
¿Qué es esto? ▶Las especificaciones
 HDA436T | Condición | Indicador |
| Rango de medición | | Rollo ± 180 °, inclinación ± 90 °, azimut ± 180 ° (el valor inicial al apagado es 0 °) |
| Eje de medición | | Eje X / eje Y / eje Z |
| Resolución | | 0.01° |
| Precisión estática | @ 25°C | ± 0,05° |
| Precisión dinámica | @ 25°C | ± 0,1° |
El giroscopio | el rango | - | ± 250°/s |
| Estabilidad de sesgo cero (media de 10 s) | - | 8.5°/h |
| Inestabilidad de sesgo cero | - | 4.5°/h |
| Coeficiente de marcha aleatoria del ángulo (allán) | - | 0.25°/h cuadrado |
Aceleración | el rango | - | ± 8 g |
| Estabilidad del sesgo (media de 10s) | - | 0.02 mg |
| Inestabilidad del sesgo | - | 0.005 mg |
| Coeficiente de marcha aleatoria de la velocidad (allán) | - | 0Se aplicará el método de cálculo de las emisiones de gases de efecto invernadero en el caso de las emisiones de gases de efecto invernadero. |
| Coeficiente de temperatura en el punto cero | -40°C a 85°C | ± 0,01°/°C |
| Coeficiente de sensibilidad a la temperatura | -40°C a 85°C | ≤ 100 ppm/°C |
| Tiempo de arranque de encendido | 1S |
| Tiempo de respuesta | 0.01S |
| Señales de salida | Las condiciones de los requisitos de seguridad de los vehículos de las categorías A y B se aplicarán a los vehículos de las categorías A y B. |
| Compatibilidad electromagnética | Según la norma EN61000 y la norma GBT17626 |
| El número de unidades | ≥ 98000 horas / hora |
| Resistencia al aislamiento | ≥ 100 megohm |
| Resistencia al impacto | 100 g @ 11 ms, 3 direcciones axiales (medio sinusoide) |
| Antivibración | 10 gramos, 10 ‰ 1000 Hz |
| Nivel de resistencia al agua | Configuración estándar: IP67 configuración opcional: IP68 o IP68 con cable anticorrosión |
| El cable | Estándar sin cableado, enchufe de aviación M12 de 2 m opcional con cable sin blindaje de PVC |
| Peso | Conector único ≤ 165 g / conector doble ≤ 180 g (sin cable) |
▶ PARAMETROS ELÉTRICOS
| Parámetro | Condición | En el caso de las | Tipo de producto | Se trata de: | Unidad |
| Tensión de alimentación | normalidad | 9 | 12 | 24 | 36 | V. |
| Corriente de trabajo | sin carga | | Las partidas de los componentes de las máquinas de ensayo deberán estar equipadas con un dispositivo de ensayo de alta precisión. | | - ¿Qué es? |
| Temperatura de funcionamiento | | -40 años | | + 85 | °C |
| temperatura de almacenamiento | | -40 años | | + 85 | °C |
