Sensor de vibración de energía eólica
, Sensor de vibración triaxal pequeño

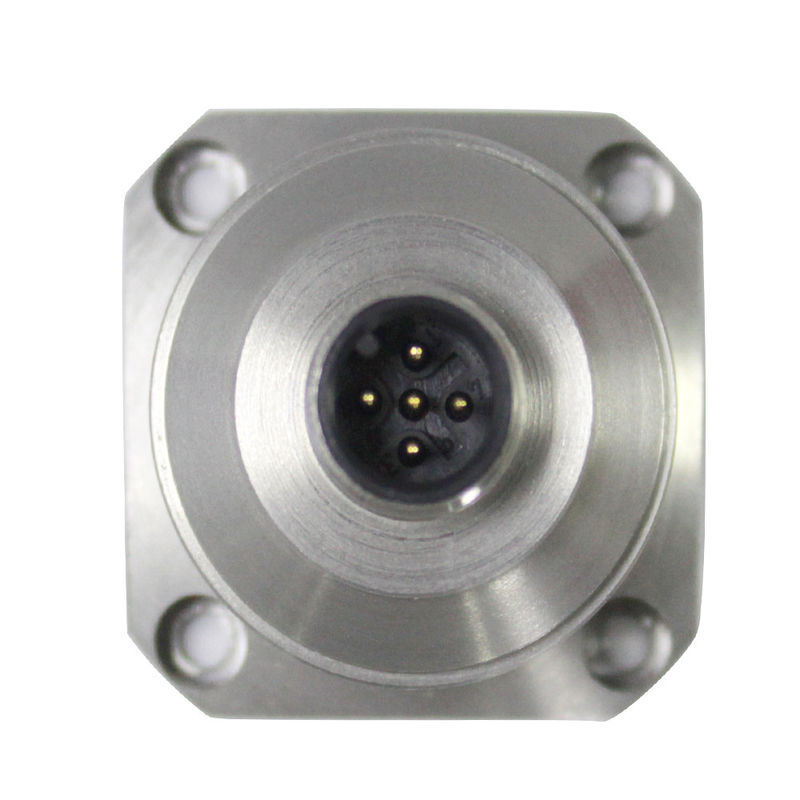

Mini sensor de vibración triaxial para la generación de energía eólica
Buen Rendimiento Ambiental Mini Acelerómetro Triaxial Sensor de Vibración de Grado Industrial para Generación de Energía Eólica
▶ INTRODUCCIÓN
El acelerómetro triaxial AKS392 es un producto desarrollado y producido de forma independiente por Rion Technology,
que se utiliza especialmente en la industria de monitoreo de edificios. Para mejorar la resolución del
producto, el producto utiliza un rango más pequeño, que puede reflejar con mayor precisión los cambios sutiles del
producto. Se adopta una salida de interfaz digital, RS232/485/TTL es opcional, se pueden configurar diferentes códigos de dirección,
y se conectan varios sensores en serie a larga distancia, lo que es conveniente para mediciones y análisis de datos multipunto.
El procesamiento FFT interno puede emitir directamente la frecuencia de vibración,
la velocidad y la amplitud del objeto, lo que es conveniente para que los usuarios analicen los datos. El AKS392 es un
sensor capacitivo de silicio monocristalino que consta de un chip de silicio microfabricado, un ASIC de baja potencia
para el acondicionamiento de señales, un microprocesador para almacenar valores de compensación y un sensor de temperatura.
Este producto tiene bajo consumo de energía, estructura sólida y salida estable después de la calibración. La nueva
configuración electrónica proporciona energía de estado sólido para el reinicio, brindando protección contra sobrecarga.
La estabilidad a largo plazo y la desviación del factor de escala son típicamente inferiores al 0,1% en todo el rango de escala
completa. Esta serie de productos tiene las características de estructura sólida, bajo consumo de energía y
excelente estabilidad de desviación, lo que garantiza una fiabilidad de salida estable.
▶ CARACTERÍSTICAS
★ Tres ejes (X, Y, Z)
★ Señal de salida: RS232; RS485; TTL
★ Voltaje de la fuente de alimentación: 9~36V
▶ Tamaño: L34.3×W34.3×H38.5mm
★ Temperatura de trabajo: -40°C ~ +85°C
★ Temperatura de almacenamiento: -40°C ~ +85°C
★ Excelente estabilidad de desviación, buen rendimiento ambiental (choque, vibración y temperatura)
▶ Aplicación
★ Equipos médicos
★ Puente
★ Automóvil
★ Rodillo compactador
★ Registros de colisión, monitoreo y predicción de fatiga
★ Generación de energía eólica
★ Maquinaria grande, motores
★ Vibración de baja frecuencia y monitoreo automático
★ Monitoreo de sistemas de tráfico, análisis de terraplenes y detección de fallas en ferrocarriles de alta velocidad
Especificaciones
| AKS392 |
PARÁMETROS |
UNIDAD |
| Rango |
±2 |
g |
| Calibración de sesgo |
<1 |
mg |
| Eje de medición |
X,Y,Z |
eje |
| Repetibilidad de encendido/apagado |
<2 |
mg(máx.) |
| Coeficiente de temperatura de sesgo |
0.15 |
%/℃(típico) |
| Resolución/umbral (@ 1Hz) |
< 1 |
mg(máx.) |
| No linealidad |
<0.5 |
% FS(máx.) |
| Ancho de banda (3DB) |
80 |
Hz |
| Sensibilidad de eje cruzado |
1 |
% |
| Relación de sensibilidad a vibración transversal |
1 |
% |
| Densidad de ruido |
21 |
μg/√Hz |
| Frecuencia de resonancia |
2.4 |
kHz |
| Tasa de salida |
5Hz,10Hz,25Hz,50Hz,100Hz,200Hz,500Hz,1000Hz |
| Interfaz de salida |
RS232/RS485/TTL |
| Protocolo |
Protocolo RION 68 y protocolo MODBUS RTU |
| Entrada(VDD_VSS) |
9~36 VDC |
| Consumo de corriente operativo |
<60mA @ 12 VDC |
| Conector |
Conector M12 estándar industrial |
| Peso |
Peso neto del producto: 82g, Base magnética: 48g, Placa adaptadora en forma de L 20g |
| Tamaño |
Tamaño del producto: 34.3*34.3*38.5mm
Tamaño de la base de adsorción magnética: 34.23*34.23*6mm
Tamaño de la placa adaptadora en forma de L: 36*44*15mm
|
▶ ÍNDICE DE PARÁMETROS DE VIBRACIÓN
La frecuencia, velocidad y desplazamiento de vibración del producto se derivan del análisis de datos, donde la frecuencia es la frecuencia principal de la frecuencia de vibración del objeto actual, la velocidad es la velocidad de vibración máxima y el desplazamiento es el valor de amplitud máximo de la vibración del objeto. Debido a la irregularidad de la vibración del objeto, los datos son solo de referencia.
| ÍNDICE |
VALOR |
UNIDAD |
| Aceleración |
2,4,8,10,20,40 |
g |
| Velocidad |
Velocidad de vibración |
m/s |
| Amplitud |
Valor de amplitud de vibración |
m |
| Frecuencia |
0~80 |
Hz |
| Resolución de frecuencia |
0.2 |
Hz |
