Sensor de Vibración para Monitoreo de Salud de Puentes
, Sensor de Vibración de 3 Ejes

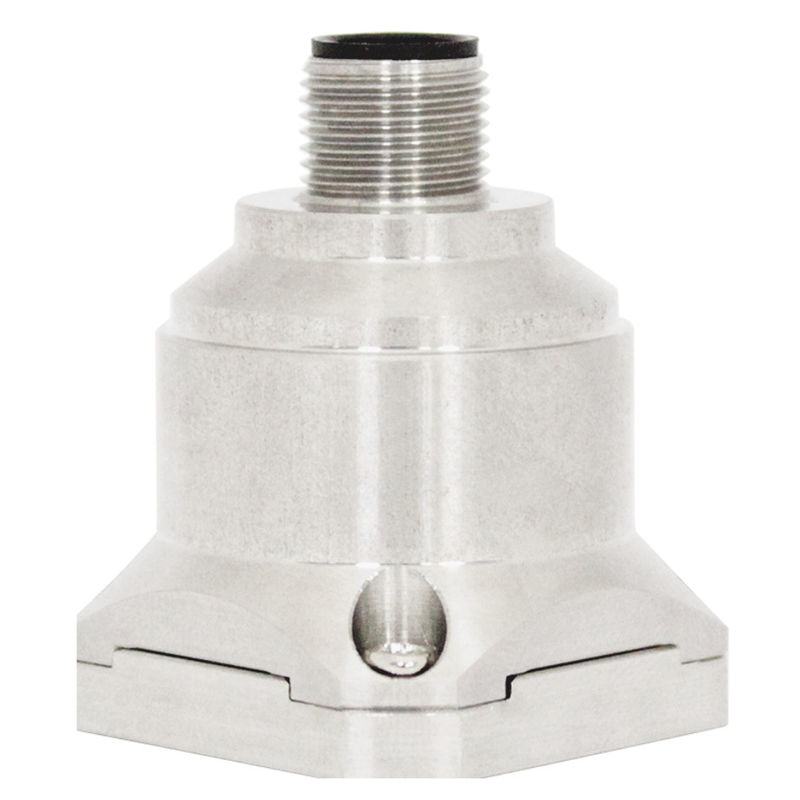

Sensor de Vibración de 3 Ejes para Monitoreo de Salud de Puentes
Acelerómetro vibratorio de 3 ejes para monitorización de salud de puentes
▶ CARACTERÍSTICAS DEL PRODUCTO
★ tres ejes (X,Y,Z)
★ voltaje de salida: 4-20mA
★ fuente de alimentación: 9-36V
★ anti-impacto: 2000G
★ temperatura de trabajo: -40°C ~ +85°C
★ temperatura de almacenamiento: -40°C ~ +85°C
★ tamaño: L34.3×W34.3×H38.5mm
★ peso: 73.5g
★ excelente estabilidad de sesgo
★ Buen rendimiento ambiental (impacto, vibración y temperatura)
▶ APLICACIÓN
★ Registro de choques, monitorización y predicción de fatiga
★ Generación de energía eólica
★ Monitorización de sistemas de tráfico, análisis de terraplenes y detección de fallos en ferrocarriles de alta velocidad
★ Maquinaria grande, motor
★ Vibración de baja frecuencia y monitorización automática
★ Equipos médicos
★ Puente
★ Vehículo
★ Rodillo compactador
El sensor de vibración triaxial AKF398 es un sensor de vibración de tipo salida de voltaje desarrollado y producido de forma independiente, que se puede utilizar en muchos campos como pruebas de vibración y pruebas de impacto. El producto adopta salida de voltaje analógica, el AKF398 es un sensor capacitivo de silicio monocristalino, que consta de un chip de silicio procesado por micromáquinas, un ASIC de baja potencia para ajuste de señal, un microprocesador para almacenar valores de compensación y un sensor de temperatura. Este producto tiene bajo consumo de energía, está calibrado, tiene una estructura robusta y una salida estable. La nueva configuración electrónica proporciona energía de estado sólido para el reinicio y protección integral contra sobretensión. Los productos tienen las características de estructura robusta, bajo consumo de energía, excelente estabilidad de desviación, etc., para garantizar la fiabilidad de la salida del producto.
Especificaciones
| AKF398 |
PARÁMETRO |
UNIDAD |
| Rango |
±2 |
±4 |
±8 |
±10 |
±20 |
±40 |
g |
| Calibración de desviación |
<1 |
<1 |
<1 |
<1 |
<1 |
<1 |
mg |
| Eje de medición |
X,Y,Z |
X,Y,Z |
X,Y,Z |
X,Y,Z |
X,Y,Z |
X,Y,Z |
eje |
| Repetibilidad de encendido/apagado |
<2 |
<2 |
<2 |
<2 |
<2 |
<2 |
mg(máx.) |
| Sensibilidad (± 10%) |
4 |
2 |
1 |
0.8 |
0.4 |
0.2 |
mA/g |
| Coeficiente de temperatura de desviación |
0.01 |
0.01 |
0.01 |
0.05 |
0.05 |
0.05 |
%/℃ |
| Resolución/Umbral (@ 1Hz) |
< 1 |
< 1 |
< 1 |
< 1 |
< 1 |
< 1 |
mg(máx.) |
| No linealidad |
<0.5 |
<0.5 |
<0.8 |
<1 |
<1 |
<1 |
% FS(máx.) |
| Respuesta de frecuencia |
500 |
500 |
500 |
500 |
500 |
500 |
Hz |
| Ancho de banda (3dB) |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
Hz |
| Sensibilidad cruzada |
1 |
1 |
1 |
2 |
2 |
2 |
% |
| Relación de sensibilidad a vibración lateral |
1 |
1 |
2 |
5 |
5 |
5 |
% |
| Frecuencia de resonancia |
2.4 |
2.4 |
2.4 |
5.5 |
5.5 |
5.5 |
kHz |
| Densidad de ruido |
21 |
21 |
21 |
86.6 |
86.6 |
86.6 |
μg/√Hz |
| Salida 0g 12mA |
<0.005 |
<0.005 |
<0.005 |
<0.003 |
<0.003 |
<0.003 |
mA |
| Corriente de salida |
4~20mA |
| Fiabilidad |
MIL-HDBK-217, grado dos |
| Resistencia al choque |
100g@11ms, 3 direcciones axiales (semisinusoidal) |
| Tiempo de recuperación |
<1ms (1000g, 1/2 seno 1ms, choque actuando en el eje i) |
| Vibración |
20g RMS, 20~2000Hz (ruido aleatorio, o, p, i por eje durante 30 minutos) |
| Entrada (VDD_VSS) |
9~36 VDC |
| Consumo de corriente en funcionamiento |
<60mA @ 12 VDC |
| Conector |
Conector M12 estándar industrial |
| Grado de protección |
IP67 |
| Peso |
Peso neto del producto: 82g, base magnética: 48g, placa adaptadora en forma de L 20g |
| Dimensiones |
Tamaño del producto: 34.3*34.3*38.5mm
Tamaño de la base de adsorción magnética: 34.23*34.23*6mm
Tamaño de la placa adaptadora en forma de L: 36*44*15mm
|
▶ CONEXIÓN
| Color Función |
NEGRO |
BLANCO |
AZUL |
MARRÓN |
VERDE OLIVA |
| Tierra de alimentación |
Señal de corriente eje X |
Señal de corriente eje Y |
Vcc 9～36V
Polos positivos de la fuente de alimentación
|
Señal de corriente eje Z |
