Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: RION
Certificación: CE, ISO
Número de modelo: AKF398-10
Pago y términos de envío
Cantidad de orden mínima: 1
Precio: $235.00/Pieces
Detalles de empaquetado: sensor en cada caja interna, 50pcs/ctn de la vibración 1pcs
Tiempo de entrega: 7 días para las muestras
Condiciones de pago: T/T, Paypal
Capacidad de la fuente: 3000 PC/mes
Nombre: |
sensor vibratorio |
Producción: |
4 ~ 20 mA |
Repetibilidad de encendido/apagado: |
< 2 mg |
No linealidad: |
<0> |
Ancho de banda (3DB): |
500Hz |
Densidad del ruido: |
21 μg/√Hz |
Nombre: |
sensor vibratorio |
Producción: |
4 ~ 20 mA |
Repetibilidad de encendido/apagado: |
< 2 mg |
No linealidad: |
<0> |
Ancho de banda (3DB): |
500Hz |
Densidad del ruido: |
21 μg/√Hz |

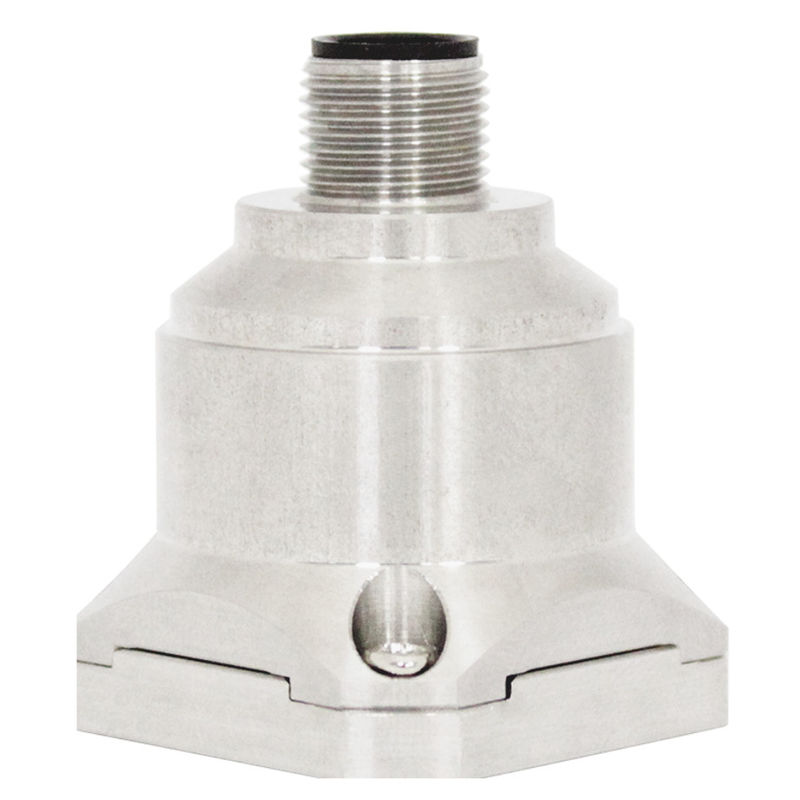

Acelerómetro vibratorio de 3 ejes para el monitoreo de la salud del puente
▶ Características del producto
★ tres ejes (X, Y, Z)
★ tensión de salida: 4-20mA
★ fuente de alimentación:9-36V
★ resistencia a los impactos: 2000G
★ temperatura de trabajo: -40°C ~ +85°C
★ temperatura de almacenamiento: -40°C ~ +85°C
Las medidas de los vehículos de las categorías M1 y M2 se determinarán en función de los requisitos de la presente Directiva.
★ peso: 73,5 g
★ excelente estabilidad del sesgo
★ Buen rendimiento medioambiental (impacto, vibración y temperatura)
▶ Aplicación
★ Registro de accidentes, monitoreo y predicción de la fatiga
★ Generación de energía eólica
★ Monitoreo del sistema de tráfico, análisis del camino y detección de fallas en el ferrocarril de alta velocidad
★ Máquinas de gran tamaño, motores
★ Vibración de baja frecuencia y monitoreo automático
★ Equipo médico
★ Puente
★ Vehículo
★ Roller de carretera
El acelerómetro triaxial AKF398 es un acelerómetro de tipo de salida de voltaje desarrollado y producido de forma independiente por RION Technology,que puede utilizarse en muchos campos, como pruebas de vibración y pruebas de impactoEl producto adopta una salida de voltaje analógica, se pueden establecer diferentes códigos de dirección y se conectan múltiples sensores en serie para una larga distancia.que es conveniente para la medición de varios puntos y el análisis de datos. AKF398 es un sensor capacitivo de silicio de cristal único, que consiste en un chip de silicio procesado por máquinas micro, un ASIC de baja potencia para el ajuste de la señal,un microprocesador para almacenar valores de compensaciónEste producto tiene un bajo consumo de energía, una estructura calibrada, robusta y una salida estable.La nueva configuración electrónica proporciona energía en estado sólido para el restablecimiento y protección integral contra el sobrevoluciónLos productos tienen las características de estructura robusta, bajo consumo de energía, excelente estabilidad de desviación, etc., para garantizar la fiabilidad de la producción del producto.
Especificaciones
| Las demás: | Parámetro | Unidad | |||||
| Rango de acción | ± 2 | ± 4 | ± 8 | ± 10 | ± 20 | ± 40 | G |
| Calibración de desviación | El valor de la | El valor de la | El valor de la | El valor de la | El valor de la | El valor de la | En mg |
| Medición axial | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | eje |
| Repetibilidad de encendido/apagado | El valor de las emisiones | El valor de las emisiones | El valor de las emisiones | El valor de las emisiones | El valor de las emisiones | El valor de las emisiones | mg (max) |
| Sensitividad (± 10%) | 4 | 2 | 1 | 0.8 | 0.4 | 0.2 | MA/g |
| Coeficiente de temperatura de desviación | 0.01 | 0.01 | 0.01 | 0.05 | 0.05 | 0.05 | En %/°C |
| Resolución / umbral (@ 1Hz) | Sección 1 | Sección 1 | Sección 1 | Sección 1 | Sección 1 | Sección 1 | mg (max) |
| No linealidad | El valor de las emisiones5 | El valor de las emisiones5 | El valor de las emisiones8 | El valor de la | El valor de la | El valor de la | Porcentaje de FS (max) |
| Respuesta de frecuencia | 500 | 500 | 500 | 500 | 500 | 500 | HZ |
| Ancho de banda (3Db) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | HZ |
| Sensibilidad transversal del eje | 1 | 1 | 1 | 2 | 2 | 2 | % |
| Relación de sensibilidad a las vibraciones laterales | 1 | 1 | 2 | 5 | 5 | 5 | % |
| Frecuencia de resonancia | 2.4 | 2.4 | 2.4 | 5.5 | 5.5 | 5.5 | velocidad |
| densidad de ruido | 21 | 21 | 21 | 86.6 | 86.6 | 86.6 | Se aplican las siguientes medidas: |
| 0g de salida 12mA | El valor de las emisiones005 | El valor de las emisiones005 | El valor de las emisiones005 | El valor de las emisiones003 | El valor de las emisiones003 | El valor de las emisiones003 | - ¿Qué es? |
| Corriente de salida | 4 ~ 20 mA | ||||||
| Confiabilidad | MIL-HDBK-217, grado dos | ||||||
| Resistencia al choque | 100 g@11 ms,3 Dirección axial (medio sinusoide) | ||||||
| Tiempo de recuperación | <1ms(1000g, 1/2 sin 1ms, Acción de choque en el eje i) | ||||||
| Vibración | 20 g Rms, 20~2000 Hz (ruido aleatorio, o,p,i por eje durante 30 minutos de acción) | ||||||
| El valor de las emisiones de CO2 de los motores de combustión renovable | 9 ~ 36 VDC | ||||||
| Consumo de corriente corriente | El valor de las emisiones de CO2 de los motores de combustión renovable será el siguiente: | ||||||
| Conector | Conector estándar industrial M12 | ||||||
| Grado de protección | Protección IP67 | ||||||
| Peso | Peso neto del producto: 82 g, base magnética: 48 g, placa de adaptador en forma de L 20 g | ||||||
| Dimensión |
Tamaño del producto: 34,3*34,3*38,5 mm Tamaño de la base de adsorción magnética: 34,23*34,23*6 mm Tamaño de la placa del adaptador en forma de L: 36*44*15 mm |
||||||
¿Qué es esto? ▶Conexión
| Función del color | El color negro | Blanco | El color azul | Marrón | Las demás |
| Potencia GND | Signo de corriente en el eje X | Signo de corriente en el eje Y |
Vcc 9 ∼ 36 V Polo positivo de la fuente de alimentación |
Signo de corriente en el eje Z |
