Girocompás IMU para la conducción automática del vehículo agrícola con 3 el girocompás de AXIS del acelerómetro 3 de AXIS
DESCRIPCIÓN DE PRODUCTO

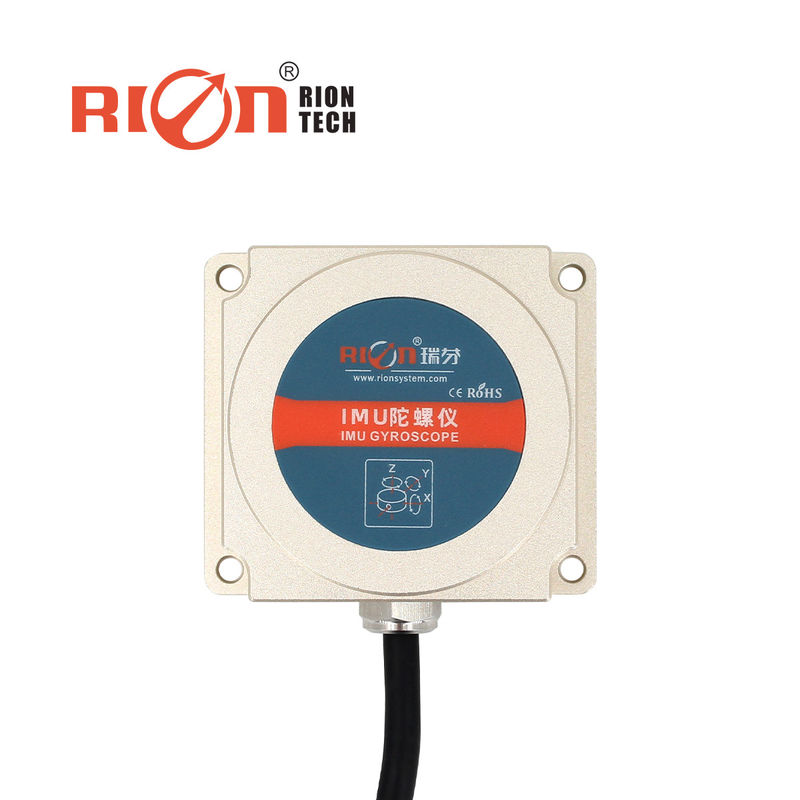

TL725D es un giroscopio IMU especializado en la navegación para la conducción automática del vehículo agrícola. Con el giroscopio de tres ejes del industrial-grado incorporado y el acelerómetro de tres ejes, TL725D puede todavía hacer salir datos lisos de la actitud bajo altas condiciones de trabajo de la vibración. Convertido sobre la base de la plataforma de inercia de la medida de MEMS y del algoritmo dinámico de la actitud del índice angular del giroscopio, hace salir ángulo de inclinación dinámico, ángulo horizontal del acimut, tarifa angular de tres ejes, la aceleración de tres ejes y adelante datos axiales de la aceleración del cuerpo en tiempo real. también puede reacción que cuenta salida en tiempo real por la salida integral de Z-AXIS solo-AXIS, permitiendo las ruedas delanteras del vehículo dio vuelta exactamente. El TL725D se solicita especialmente la maquinaria agrícola automática que apunta precisar y la operación eficiente. Es un componente imprescindible de una maquinaria agrícola de la nueva generación.
|
No
|
Artículo
|
Datos
|
|
1
|
Actitud de tres ejes
|
Acimut ±180°, rollo angle±180°, echada angle±90
|
|
2
|
Ancho de banda
|
>100Hz
|
|
3
|
Resolución
|
300°/s
|
|
4
|
No lineal
|
300°/s
|
|
5
|
Gama del girocompás
|
300°/s
|
|
6
|
Inestabilidad diagonal cero del girocompás (Allan)
|
4.0°/h
|
|
7
|
Coeficiente del paseo al azar del ángulo (Allan)
|
0,25 °/sqrt (h)
|
|
8
|
Gama del acelerómetro
|
±4g
|
|
9
|
Resolución de la aceleración
|
0.001g
|
|
10
|
Exactitud de la aceleración
|
1mg
|
|
11
|
Tiempo de inicio
|
250ms
|
|
12
|
Voltaje entrado
|
+9~36V
|
|
13
|
Actual
|
35mA (12V)
|
|
14
|
Temporeros de trabajo
|
-40 ~ +80℃
|
|
15
|
Vibración
|
5g~10g
|
|
16
|
Choque
|
200g PK, 2ms, seno del ½
|
|
17
|
Peso
|
140g (sin el cable)
|
