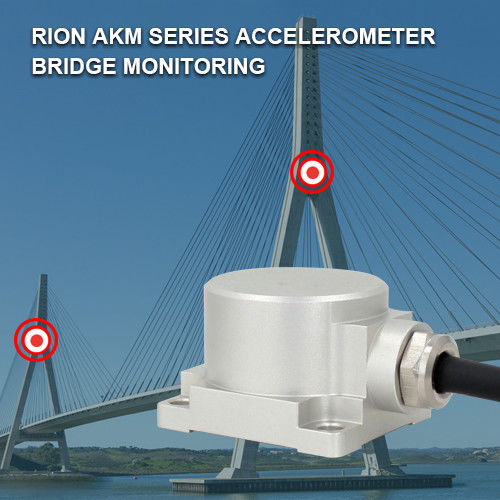

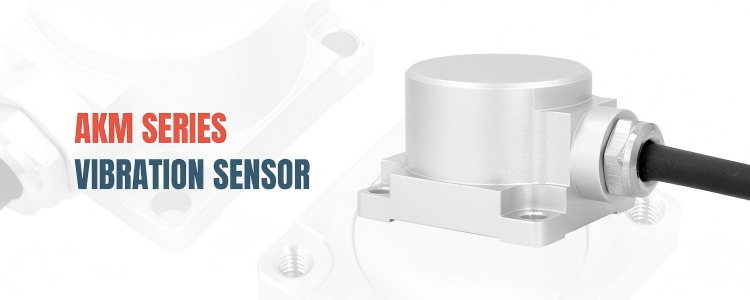

la aceleración detecta el sensor para el puente, sensor de la prueba de vibración de 3 direcciones
▶CARACTERÍSTICAS DE PRODUCTO
★ de tres ejes (X, Y, Z)
Voltaje de salida del ★: 0 ~ 5V
Voltaje de fuente de alimentación del ★: 9~36V
El ★ choca resistencia: 2000G
Temperatura de funcionamiento del ★: -40 ° C ~ + 85 ° C
Temperatura de almacenamiento del ★: -40 ° C ~ + 85 ° C
Estabilidad excelente de la desviación del ★, buen funcionamiento medioambiental (choque, vibración y temperatura)
▶USO DEL PRODUCTO
Puente del ★
Automóvil del ★
Rodillo del ★
Energía eólica del ★
Equipamiento médico del ★
Maquinaria y motor grandes del ★
Vibración de baja fricción del ★ y supervisión automática
Grabación del desplome del ★, supervisión del cansancio y predicción
Supervisión de sistema del tráfico del ★, análisis de la plataforma de base y detección de falta ferroviaria de alta velocidad
Specificatio
| AKM390 | Parámetro | Unidad | |||||
| Gama de la medida | ±2 | ±4 | ±8 | ±10 | ±20 | ±40 | g |
| Calibración de la desviación | <1> | <1> | <1> | <1> | <1> | <1> | magnesio |
| Eje de la medida | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | eje |
| Repetibilidad con./desc. del poder | <2> | <2> | <2> | <2> | <2> | <2> | magnesio (máximo) |
| Sensibilidad (± los 10%) | 1250 | 625 | 312,5 | 250 | 125 | 62,5 | mv/g |
| Temporeros. coeficiente de desviación | 0,01 | 0,01 | 0,01 | 0,05 | 0,05 | 0,05 | %/℃ |
| Resolución/umbral (@ 1Hz) | < 1=""> | < 1=""> | < 1=""> | < 1=""> | < 1=""> | < 1=""> | magnesio (máximo) |
| Ausencia de linealidad | <0> | <0> | <0> | <1> | <1> | <1> | % del FS (máximo) |
| Frecuencia de la respuesta | 500 | 500 | 500 | 500 | 500 | 500 | Herzios |
| Ancho de banda (3DB) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | Herzios |
| sensibilidad de Cruz-AXIS | 1 | 1 | 1 | 2 | 2 | 2 | % |
| Ratio lateral de la sensibilidad de la vibración | 1 | 1 | 2 | 5 | 5 | 5 | % |
| Frecuencia resonante | 2,4 | 2,4 | 2,4 | 5,5 | 5,5 | 5,5 | kilociclo |
| Densidad del ruido | 21 | 21 | 21 | 86,6 | 86,6 | 86,6 | μg/√Hz |
| 0 G hicieron salir 2.5V | <0> | <0> | <0> | <0> | <0> | <0> | milivoltio |
| Voltaje de salida | 0~5V | ||||||
| Confiabilidad | MIL-HDBK-217, clase II | ||||||
| Resistencia de impacto | 100g @ 11ms, triaxial (media onda sinusoidal) | ||||||
| Tiempo de recuperación | < 1ms=""> | ||||||
| Vibración | 20g RMS, 20-2000Hz (ruido al azar, o, p, minuto de I 30 por eje) | ||||||
| Entrado (_VSS de VDD) | 9-36 VDC | ||||||
| Consumo actual de funcionamiento | <60ma> | ||||||
| Protección | IP67 | ||||||
| Material | aluminio aeroespacial | ||||||
| Peso | Peso neto del producto: ≤116g, base magnética: ≤50g | ||||||
| Tamaño |
Tamaño del producto: L36 × H24mm del × W32 Tamaño del embase de la adsorción magnética: L36 × H7mm del × W32 |
||||||
▶CONEXIÓN
| FUNCIÓN DEL COLOR DEL HILO | ROJO | NEGRO | BLANCO | VERDE | GRIS |
|
DC9~36V Polo positivo de la fuente de alimentación |
Tierra | señal del voltaje de X-AXIS | señal del voltaje de Y-AXIS | señal del voltaje de Z-AXIS |
Tamaño
