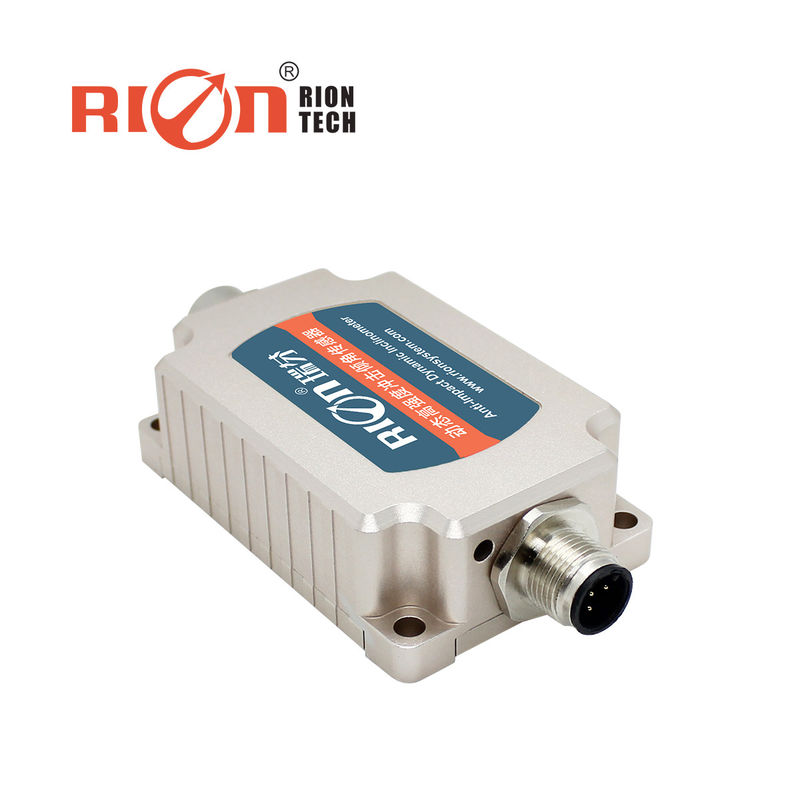

sensor del control del ángulo de la grúa
▶CONEXIONES ELÉCTRICAS
DEFINICIÓN DEL CABLEADO RS485
| FUNCIÓN DEL PIN | 1 PIN (BROWN) | PIN 2 (BLANCO) | PIN 3 (AZUL) | PIN 4 (NEGRO) | PIN 5 (GRIS) |
|
9~36V FUENTE DE ALIMENTACIÓN POSITIVA |
485 D+ | D 485 |
Tierra NEGATIVA DEL PODER |
PE |
DEFINICIÓN DE RS232/TTLWIRING
| FUNCIÓN DEL PIN | 1 PIN (BROWN) | PIN 2 (BLANCO) | PIN 3 (AZUL) | PIN 4 (NEGRO) | PIN 5 (GRIS) |
|
9~36V FUENTE DE ALIMENTACIÓN POSITIVA |
RS232_RX/ TTL_RX |
RS232_TX/ TTL_TX |
Tierra NEGATIVA DEL PODER |
PE |
| HDA436T | CONDICIÓN | ÍNDICE |
| Gama de la medida | Rollo ±180°, echada ±90°, acimut ±180° (el valor inicial en el poder-abajo es 0°) | |
| Eje de la medida | X eje del eje/Z del eje/Y | |
| Resolución | 0.01° | |
| Exactitud estática | @25℃ | ± 0.05° |
| Exactitud dinámica | @25℃ | ± 0.1° |
| Inestabilidad diagonal (Allan) | 8°/h | |
| Temporeros cero del punto. coeficiente | -40~85℃ | ±0.01°/℃ |
| Temporeros de la sensibilidad. coeficiente | -40~85℃ | ≤100ppm/℃ |
| Poder-en tiempo de inicio | 1S | |
| Tiempo de respuesta | 0.01S | |
| Señal de salida | RS485/RS232/TTL | |
| Compatibilidad electromágnetica | Según EN61000 y GBT17626 | |
| MTBF | ≥ 50000 horas/tiempo | |
| Resistencia de aislamiento | Megohmio ≥100 | |
| Resistencia de impacto | 100g @ 11ms, dirección axial 3 (mitad sinusoide) | |
| Antivibraciones | 10grms, 10~1000Hz | |
| Nivel impermeable | IP67 | |
| Cable | Estándar sin el cableado, enchufe opcional de la aviación M12 de los 2m con el cable sin blindaje del PVC | |
| Peso | ≤165g (excepto los cables) | |
▶CARACTERÍSTICAS DOMINANTES
Gama del ★ (ángulo ±180° del rollo, ángulo de echada ±90°, ángulo ±180° del acimut)
Exactitud dinámica del ★: ± 0.1°
Entrada ancha del voltaje de DC 9~6V del ★
Operación amplia -40~+ 85℃ de la temperatura del ★
Resolución 0.01° del ★
Nivel de la protección del ★ IP67
★ alto performance>2000g antivibraciones
Tamaño del ★: L72×W47×H22.5mm
▶PARÁMETROS ELÉCTRICOS
| PARÁMETRO | CONDICIÓN | MINUTO | TIPO | Max | UNIDAD |
| Voltaje de fuente | estándar | 9 | 12,24 | 36 | V |
| Trabajo actual | sin carga | 60mA (12V) | mA | ||
| Temporeros de funcionamiento | -40 | +85 | ℃ | ||
| temporeros del almacenamiento | -40 | +85 | ℃ |
TAMAÑO DEL PRODUCTO
