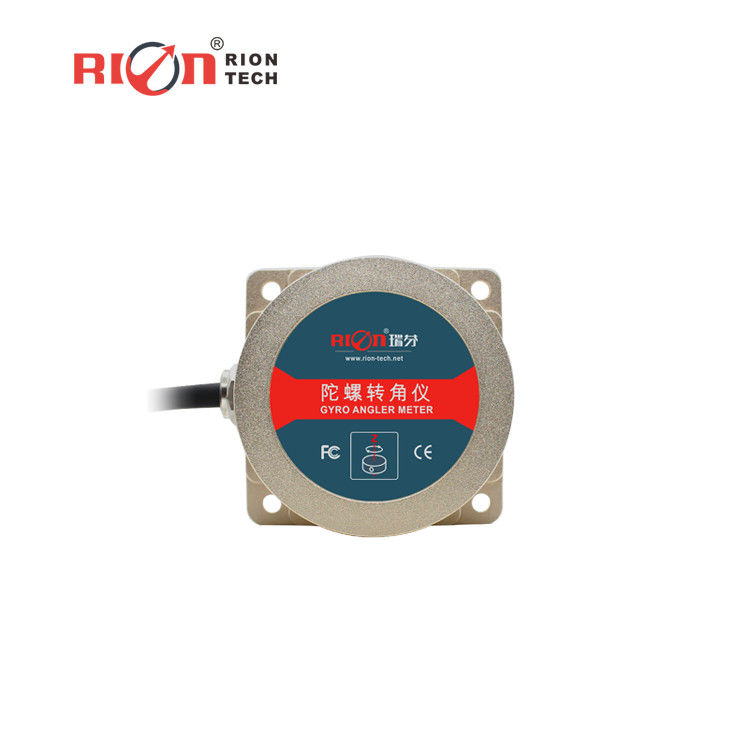

Sensor de desvío del imu del sistema de navegación de TL740D y COMPÁS de 3D DIGITAL, aceleración de 3 ejes y función triaxial del giroscopio
▶CARACTERÍSTICAS DOMINANTES
El ★ orienta al peso ligero fuerte del ★ de la resistencia de la vibración del ★ de la salida del ángulo
Larga vida del ★, ★ rentable del ★ fuerte de la estabilidad todo de estado sólido
El ★ compacto y ligero CAN2.0A/CAN2.0B del ★ del diseño hizo salir la fuente de alimentación opcional del ★ DC9~36V
▶USO
Realidad virtual del ★ 3D de la navegación del coche del ★ del camión del AGV del ★
UAV del ★ del sistema de seguridad auto del ★ de la estabilidad de la plataforma del ★/robot
el ★ Turck-montó control industrial del ★ del equipo de la antena de satélite
▶DESCRIPCIÓN GENERAL
TL740D es sensor angular del girocompás del acimut horizontal desarrollado recientemente de RION-TECH basado en la última plataforma de inercia de la medida de MEMS, mediante el algoritmo dinámico de la actitud para la velocidad angular del giroscopio, él puede hacer salir simultáneamente el ángulo del acimut del portador. El algoritmo de la navegación de inercia de la patente del inernal El RION integrado del producto, a través del modelo de la fusión de los datos de ángulo de la actitud, puede solucionar el problema de la deriva del breve periodo de tiempo del girocompás tanto cuanto sea posible.
Este producto se utiliza especialmente para el coche del robot, orientación del acimut del vehículo de AVG, control de actitud y otros usos relacionados del UAV, en vez de los defectos magnéticos de la guía de la barra del vehículo tradicional del robot, ninguna necesidad en la disposición del sitio de la raya magnética, son los componentes necesarios de la navegación para la siguiente generación de trazado del vehículo del robot y de conducción automáticos.
 TL740D |
PARÁMETROS |
| Gama de Mesure | Ángulo del acimut (±180°) |
| Ancho de banda de la adquisición | >100Hz |
| Resolución | 0.01° |
| Exactitud del acimut | <0> |
| exactitud posicional | <2mm> |
| No lineal | 0,1% de FS |
| Tarifa máxima del ángulo | 150°/s |
| Gama del acelerómetro | ±4g |
| Resultuion de Acceleroemter | 0.001g |
| Exactitud de Acceleroemter | 5mg |
| Hora de salida | 5s (estático) |
| Voltaje entrado | +9V~36V |
| Actual | 60mA (12V) |
| Temporeros de trabajo. | -40 ~ +85℃ |
| Temporeros del almacenamiento. | -40 ~ +85℃ |
| Vibración | 5g~10g |
| Impacto | 200g PK, 2ms, seno del ½ |
| Vida laboral | 10 años |
| Tarifa de salida | 1Hz~100Hz puede fijar |
| Señal de salida | CAN2.0A/CAN2.0B |
| MTBF | ≥50000 horas /times |
| Resistencia de aislamiento | Megohmio ≥100 |
| Resistencia de impacto | 100g@11ms, dirección axial 3 (mitad sinusoide) |
| Antivibraciones | 10grms, 10~1000Hz |
| Protección | IP67 |
| Peso | 130g (sin el cable) |
: Tenemos generalmente acción para cada tipo de productos, si el producto que usted seleccionó nosotros tenemos en existencia, después necesitamos solamente reexaminarlo antes de salir de la fábrica, así que plazo de expedición es alrededor 2~4 días; si no los tenemos en existencia, después necesitamos arreglar la producción, plazo de expedición seremos alrededor 2 semanas. Para los productos orientados al cliente del diseño, nuestros ingenieros darán plazo de expedición aproximado según los requisitos técnicos.
: aceptamos el pago adelantado del 40% por adelantado, y el pago de la balanza el 60% antes de la entrega. Para el producto orientado al cliente del diseño, el pago será discutido junto.
: Nuestros productos han pasado pruebas muy estrictas antes de entrega, así que es probabilidad muy baja para tener problema de la calidad. Si nuestros productos tienen problema de la calidad (no causado por factores artificiales) en el período de garantía, nuestra fábrica arreglará la reparación libre. Si el producto no puede reparar bien, arreglaremos proporcionar un nuevo. Si el producto es fuera de tiempo de la garantía, proporcionaremos la reparación que carga solamente el coste material.
