12 axis 3D Digital Electroninc Compass Sensor For Antenna Servo Control

Sensor de brújula electrónica digital 3D de 12 ejes para control de servo de antena

▶ Introducción del producto

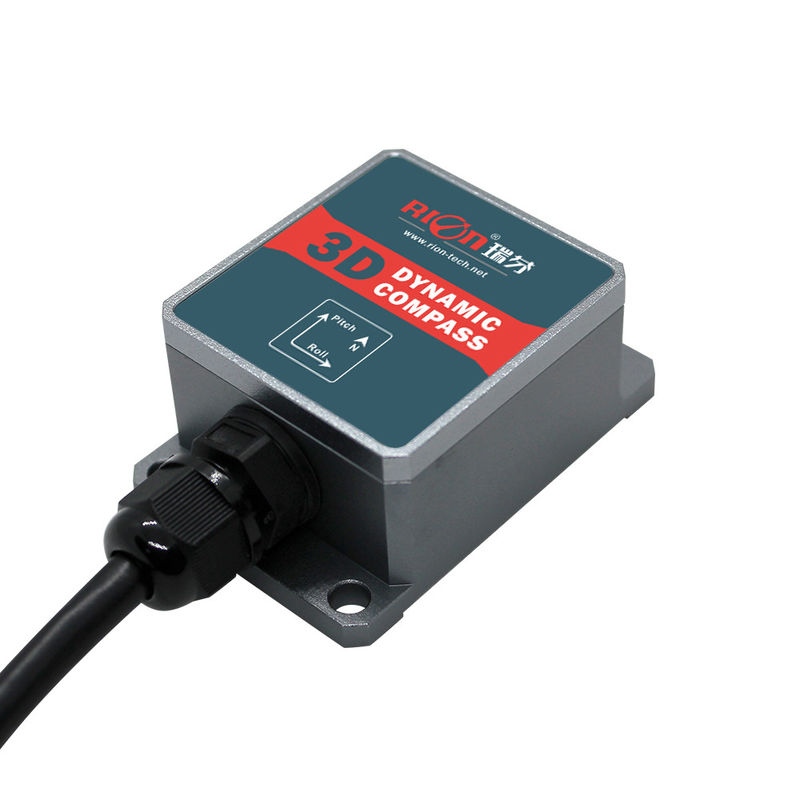

El DDM365B es una brújula electrónica dinámica tridimensional con una unidad de medición inercial de 12 ejes, que incluye un ángulo de actitud de tres ejes, un acelerómetro de tres ejes, un giroscopio de tres ejes y tecnología de inducción magnética de tres ejes. Utilizando las características de ángulo dinámico alto del giroscopio y la alta estabilidad de las características de actitud del acelerómetro, el ángulo de cabeceo y el ángulo de balanceo que siguen el cambio de actitud complejo se obtienen mediante el algoritmo de navegación inercial dinámica. El azimut geomagnético adopta algoritmos de calibración de imanes duros y blandos, de modo que la brújula también puede eliminar la influencia del campo magnético a través del algoritmo de calibración en entornos con interferencia de campo magnético. A través del cálculo de rumbo en tiempo real de la unidad de procesamiento central y la compensación de rumbo dinámica del azimut magnético en un amplio rango utilizando el ángulo de cabeceo y el ángulo de balanceo dinámicos, la brújula puede proporcionar datos de rumbo de alta precisión incluso con un ángulo de inclinación de hasta ±85°. La brújula electrónica integra un procesador de cálculo DSP de alta gama, y el modo de salida es diversificado, entre los cuales la interfaz estándar incluye interfaces RS232/RS485/TTL y otras, y puede aceptar la personalización de otras interfaces de comunicación.
El DDM365B es de tamaño pequeño, bajo consumo de energía, puede aplicarse a muchos entornos de alta resistencia sísmica y extremadamente duros, como barcos marinos, búsqueda de estrellas de antena, etc., y es más adecuado para los diversos sistemas de control integrado de medición de alta precisión de la actualidad.

▶ Características clave:

★ Precisión de rumbo: 1°

★ Rango de medición de inclinación: cabeceo ±85°, balanceo ±180°
★ Resolución de inclinación: 0.1°

★ Precisión estática de inclinación: 0.2°, precisión dinámica 0.5°
★ Amplio rango de temperatura: -40°C~ 85°C

★ Tamaño: L55×W37×H24mm
★ Interfaz de salida RS232/estándar con compensación de imán duro, imán blando e inclinación

★ Fuente de alimentación CC de 5V

★ Clasificación impermeable IP67

▶ Aplicación
ceanográfico Navegación GPS ★ eplotter apeo

RNavegación nfrarroja ntegrada GPS ★

Rontrol servo antenna★
ceanográfico magen infrarroja ★

Rangos lapa★

Replotter mapa★
ceanográfico avegación ROV

ceanográfico Medidor o

ceanográfico★ Robot para
