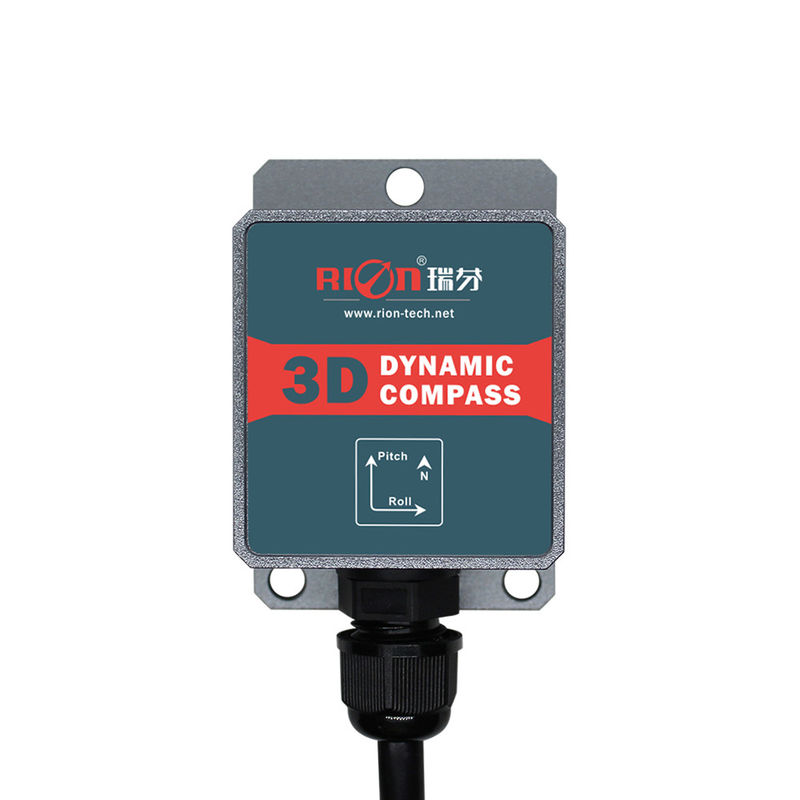

DDM365 Sensor de brújula dinámica de alta precisión con interfaz RS232
¿Qué es esto? ▶Introducción del producto
DDM365B es una brújula electrónica dinámica tridimensional con una unidad de medición inercial de 12 ejes, incluyendo un ángulo de posición de tres ejes, un medidor de aceleración de tres ejes, un giroscopio de tres ejes,y una tecnología de inducción magnética de tres ejes. Utilizando las características de ángulo dinámico alto del giroscopio y la alta estabilidad de las características de posición del acelerómetro,el ángulo de inclinación y el ángulo de rodadura que siguen el cambio de posición complejo se obtienen mediante el algoritmo de navegación dinámica inercialEl azimut geomagnético adopta algoritmos de calibración magnético duro y magnético blando.para que la brújula también pueda eliminar la influencia del campo magnético a través del algoritmo de calibración en el ambiente con interferencia del campo magnéticoMediante el cálculo de la dirección en tiempo real de la unidad central de procesamiento y la compensación dinámica de la dirección del azimut magnético en un amplio rango mediante el uso del ángulo de paso dinámico y el ángulo de rodadura,la brújula puede proporcionar datos de rumbo de alta precisión incluso con un ángulo de inclinación de hasta ± 85°. La brújula electrónica integra un procesador de alta velocidad DSP y el modo de salida es diversificado,entre las que la interfaz estándar incluye RS232/RS485/TTL y otras interfaces, y puede aceptar la personalización de otras interfaces de comunicación.
DDM365B de pequeño tamaño, bajo consumo de energía, se puede aplicar a muchos de alta resistencia sísmica, entornos extremadamente duros tales como buques marinos, búsqueda de estrellas de antena, etc.,y es más adecuado para los diversos sistemas de control integrados de medición de alta precisión de hoy.
▶ Principales características:
★ Precisión del rumbo: 1°
★ Rango de medición de la inclinación: inclinación ± 85°, ángulo de rodadura ± 180°
★ Resolución de inclinación: 0,1°
★ Precisión estática de inclinación: 0,2°, precisión dinámica 0,5°
★ Amplio rango de temperaturas: -40°C~85°C
★ Tamaño: L55 × W37 × H24 mm
★ Interfaz estándar RS232/salida con compensación magnética dura, magnética blanda y de inclinación
★ Fuente de alimentación de corriente continua de 5 V
★ Calificación de impermeabilidad IP67
¿Qué es esto? ▶A. Noel uso
El nombre de la empresa: Node calidadNola navegación- ¿ Qué?Aplicación
El nombre de la empresa:G.PZ- ¿ Qué?integradoNola navegación
El nombre de la empresa:a) elEncuentroelellocel control
El nombre de la empresa: Yo...En el infrarrojo- ¿ Qué?el magro
El nombre de la empresa:Yo...el aserr yEnfermería
El nombre de la empresa:- ¿ Qué?- ¿ Qué?r yel tractor
El nombre de la empresa: Vehículo de exploración Navegación
El nombre de la empresa: Oceanografía Esquema
El nombre de la empresa:EspecialesOportunidad El robot
|
 DDM365B. El trabajo
|
|
Parámetros del rumbo de la brújula
|
Precisión del rumbo
|
1¿ Qué pasa?
|
|
Resolución
|
0.1°
|
|
Rango de medición del tono
|
± 90°
|
|
Rango de medición del rollo
|
±180¿ Qué pasa?
|
|
Precisión de inclinación de la inclinación
|
Estático0.2°
|
|
Dinámico0.5°
|
|
Resolución
|
0.1°
|
|
Ángulo de inclinación el pago de una indemnización
|
Enrollados± 180°
|
|
El tono¿Qué es esto?85°
|
|
Campo magnético triaxial
|
Rango de medición
|
± 800 uT
|
|
Calibración
|
Calibración de hierro duro
|
- ¿ Qué?
|
|
Calibración de hierro blando
|
- ¿ Qué?
|
|
Método de calibración de las interferencias magnéticas
|
Gire una vuelta horizontalmente( Calibración 2D)
|
|
Características de las interfaces
|
Retraso de inicio
|
< 50 añosms
|
|
Tasa de producción
|
5 ~ 100 Hz ((puede ser fijado)
|
|
Tasa de Baud
|
4800 En el115200Baud
|
|
Formato de salida
|
Protocolo binario de alto rendimiento
|
|
Fuente de alimentación
|
Válvula de tensión
|
(Es decir,)D.C.+5V
|
|
(personalizado))D.C.9¿Qué quieres decir?Las demás:
|
|
En la actualidad(MAX)
|
45 mA
|
|
Modo ideal
|
de las siguientes características:
|
|
Modo de reposo
|
DTD
|
|
Medio ambiente
|
Temperatura de trabajo
|
-40°C ≈ +85°C
|
|
Temperatura de almacenamiento
|
-40°C ≈ +85°C
|
|
Resistencia a las vibraciones
|
2500 gramos
|
|
CEM
|
De acuerdoEn el caso de los vehículos de motor, el valor de los valores es el mismo.
|
|
El número de unidades
|
≥ 98000 horas/tiempo
|
|
El aislamiento la resistencia
|
≥ 100¿Qué es eso?
|
|
Resistencia al impacto
|
100 g@11 ms,3 Dirección axial (medio sinusoide)
|
|
Antivibración
|
10 gramos, 10 ‰ 1000 Hz
|
|
Dimensión
|
L55El número de unidades de producción es:En el caso de los
|
|
Peso
|
≤135 g (( incluidos1m cable)
|
