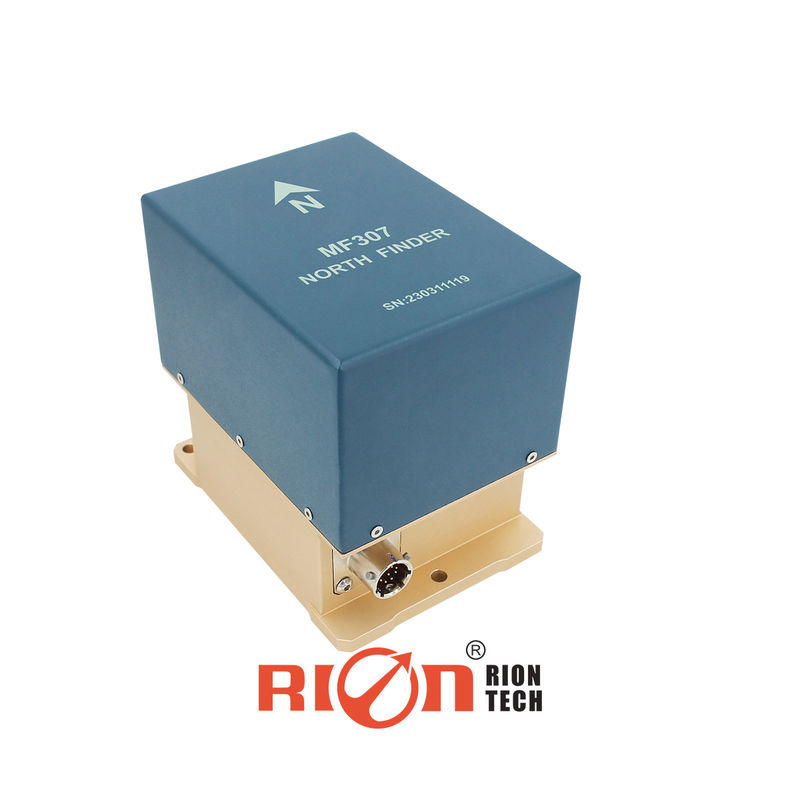

MF307EX CONTROL EMBEDEDADO de extremo norte basado en giroscopio de alta precisión

Name: MF307EX CONTROL EMBEDEDADO de extremo norte basado en giroscopio de alta precisión
Brand: Shenzhen Rion Technology Co., Ltd.
SKU: MF309
Price: 8380.00 USD
Availability: InStock

Detalles del producto

Place of Origin: Shenzhen

Nombre de la marca: RION

Número de modelo: MF309

El documento: MF307EX NORTH FINDER.pdf

Pago y términos de envío

Cantidad de orden mínima: 1

Precio: $8380.00/Pieces

Detalles de empaquetado: Cuerpo de plástico

Tiempo de entrega: Entre 4 y 6 semanas

Condiciones de pago: T/T

Capacidad de la fuente: 3000 piezas por mes

Consiga el mejor precio

Contacto ahora

Especificaciones

Descripción

Especificaciones

Resaltar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                              0.1° de precisión en el buscador norte., El buscador de norte verdadero rápido, Giroscopio de fibra óptica con localizador norte


El norte busca el tiempo:	3 min / 2 min (ajustable)	Rango de ángulos de inclinación sobre los cuales se puede encontrar el norte:	±15°
El norte busca la precisión ((1σ):	0,5°	El número de unidades:	≥ 10000 horas
Fuente de alimentación:	9.5 ~ 36VDC	MTTR:	≤30min
Material:	De acero inoxidable + aleación de aluminio	Peso:	≤ 1,1 kg (excluido el cable)

El norte busca el tiempo:	3 min / 2 min (ajustable)
Rango de ángulos de inclinación sobre los cuales se puede encontrar el norte:	±15°
El norte busca la precisión ((1σ):	0,5°
El número de unidades:	≥ 10000 horas
Fuente de alimentación:	9.5 ~ 36VDC
MTTR:	≤30min
Material:	De acero inoxidable + aleación de aluminio
Peso:	≤ 1,1 kg (excluido el cable)

Descripción

MF307EX CONTROL EMBEDEDADO de extremo norte basado en giroscopio de alta precisión

MF307EX – BUSCADOR DE NORTE VERDADERO BASADO EN GIROSCOPIO Y CONTROL INTEGRADO

Especificaciones del Producto

Atributo	Valor
Tiempo de búsqueda del norte	3 min / 2 min (ajustable)
Rango de ángulos de inclinación sobre los cuales se puede encontrar el norte	±15°
Precisión de búsqueda del norte (1σ)	0.5°
MTBF	≥ 10000 Horas
Fuente de alimentación	9.5~36VDC
MTTR	≤30min
Material	Acero inoxidable + aleación de aluminio
Peso	≤ 1.1 Kg (excluyendo el cable)

Introducción del Producto

El Buscador de Norte Giroscópico es un dispositivo de orientación autónomo de alta precisión diseñado para determinar rápidamente la dirección del norte verdadero sin referencias externas. Al medir la velocidad angular de rotación de la Tierra a través de un giroscopio sensible, calcula el ángulo azimutal entre el eje del dispositivo y el norte geográfico, proporcionando datos de rumbo en tiempo real para los vehículos (por ejemplo, vehículos, drones o sistemas militares).

Ventajas Clave

Operación Autónoma: No depende de GNSS ni de campos magnéticos.
Alta Precisión: Compensa la interferencia ambiental a través de la fusión multisensor.
Alineación Rápida: Logra la búsqueda del norte en cuestión de minutos (tiempo específico personalizable).

Composición del Producto

Como un sistema electro-mecánico integrado compacto, el dispositivo incluye:

Componente	Función
Giroscopio de alto rendimiento	Detecta la velocidad de rotación de la Tierra (por ejemplo, giroscopio de fibra óptica/MEMS para una precisión de <0.1°).
Acelerómetro	Mide los ángulos de inclinación para corregir errores de alineación horizontal.
Módulo de Rotación Servo	Controla con precisión la rotación mecánica para optimizar la recopilación de señales.
Computadora Integrada	Procesa los datos del sensor con filtrado de Kalman para la salida azimutal en tiempo real.

Mejoras Opcionales

Integración GNSS/INS para una navegación mejorada.
Blindaje ambiental (resistencia a la temperatura/vibración).

Parámetros Técnicos

Parámetros	MF307EX
Tiempo de búsqueda del norte	3 min / 2 min (ajustable)
Rango de ángulos de inclinación sobre los cuales se puede encontrar el norte	±15°
Precisión de búsqueda del norte (1σ)	0.5°
Mantener rumbo (Estabilidad de sesgo cero 10s 1σ)	3°/h
Fuente de alimentación	9.5~36VDC (Atención: diámetro del cable de alimentación > 0.3mm2, cable de alimentación y cable de tierra)
Corriente de funcionamiento	Valor típico: 0.5 A, corriente de impacto máxima: 1 A
Interfaz	TTL/RS232/RS422/RS485 opcional
Temperatura de funcionamiento	-20℃~+50℃
Temperatura de almacenamiento	-40℃~+60℃
Condiciones ambientales cálidas y húmedas	Humedad relativa inferior al 95%
Cómo funciona	La autocomprobación automática se inicia después de encenderse, la búsqueda automática del norte se realiza después de que la autocomprobación es exitosa, y un resultado de búsqueda del norte se envía a la computadora superior después de que se completa la búsqueda del norte.
Resistencia de aislamiento	La resistencia de aislamiento entre los circuitos independientes del buscador de norte giroscópico y entre el circuito y la carcasa no será inferior a 10 MΩ en condiciones atmosféricas estándar.
MTBF	≥ 10000 horas
MTTR	≤30min
Material	Acero inoxidable + aleación de aluminio
Peso	≤ 1.1 kg (excluyendo el cable)

Requisitos de Completitud

El conjunto completo del equipo incluye:

Nombre del producto	Cantidad	Peso
buscador de norte giroscópico	1	≤1.1kg
Cable de enchufe de aviación (1m)	1	≤160g
