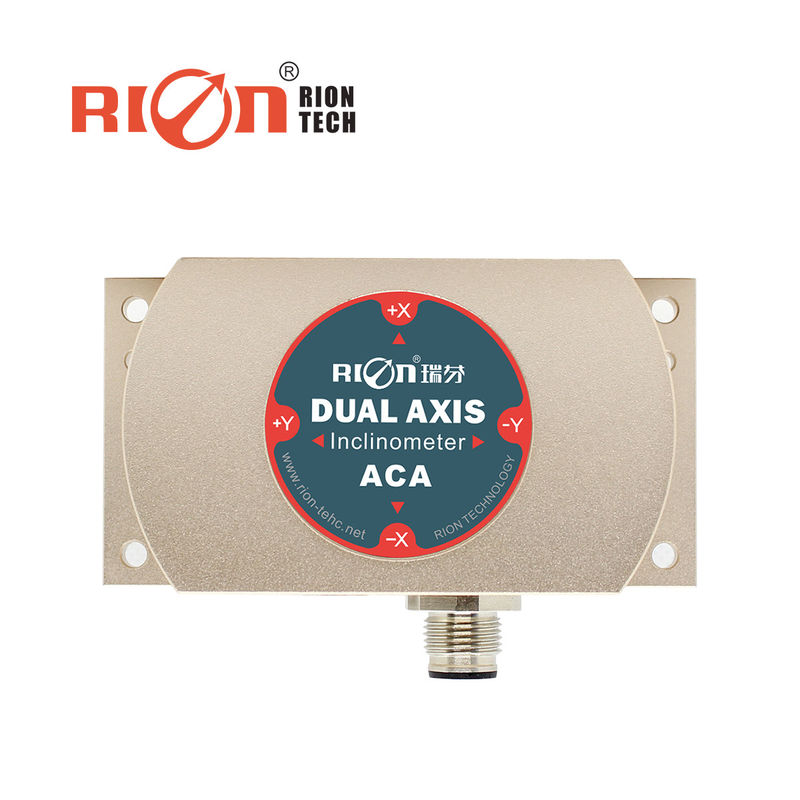

ACA616T Sensor de inclinación de arranque rápido de precisión de 0,001° Inclinómetro de resolución
Descripción del producto:
ACA616T/ACA626T-CAN2.0A es un inclinómetro de alta precisión de un solo / doble eje compensado a temperatura completa desarrollado por RION Technology sobre la base de una plataforma de inclinación de alta precisión.Su buena estabilidad térmica puede utilizarse en un amplio ambiente de temperatura de -40 ~ 85 °C. Además, el sistema dispone de un convertidor A/D de 24 bits de alta precisión incorporado y, mediante un algoritmo de conversión de 5 niveles,puede medir la inclinación y el ángulo de inclinación de la salida del sensor en relación con el plano horizontal. Protocolo de salida CAN2.0A. Las características de la instalación sin contacto hacen que este producto tenga una buena integración del sistema. Simplemente fije el sensor en la superficie del objeto medido con un destornillador,La capacidad de resistencia al choque y a las vibraciones es muy alta y tiene una gran ventaja competitiva entre sus homólogos nacionales.Se dirige específicamente a los campos industriales que los usuarios de gama alta requieren.
Características:
- Medición de la inclinación en un solo / dos ejes
- Puertas de aire impermeables
- Función de alta resistencia a las vibraciones > 2000 g
- Tamaño:L92 × W48 × H36 mm
- Distancia de medición: ± 1° ± 60° opcional
- Entrada de voltaje de gran alcance: 936V
- Temperatura de trabajo de amplio alcance: -40°C+85°C
Parámetros técnicos:
| ACA616T/626T-C2 y sus derivados |
Las condiciones |
Parámetros |
Unidad |
| Rango de medición |
|
± 10 |
± 30 |
± 60 |
¿ Qué? |
| Eje de medición |
|
Se trata de los siguientes elementos: |
Se trata de los siguientes elementos: |
Se trata de los siguientes elementos: |
Acceso a la información |
| Resolución |
|
0.001 |
0.001 |
0.001 |
¿ Qué? |
| Precisión de las mediciones |
@ 25°C |
0.003 |
0.01 |
0.02 |
° (RMS) |
| Estabilidad a largo plazo |
|
0.01 |
0.02 |
0.03 |
¿ Qué? |
| Coeficiente de temperatura cero |
-40 °C a + 85 °C |
± 00004 |
± 00004 |
± 00004 |
°/°C |
| Coeficiente de sensibilidad a la temperatura |
-40 °C a + 85 °C |
≤ 100 |
≤ 100 |
≤ 100 |
ppm/°C |
| Energía a tiempo |
|
0.5 |
0.5 |
0.5 |
El S |
| Frecuencia de respuesta |
20 Hz |
| Tasa de producción |
20 Hz |
| Tipo de interfaz |
Las medidas de seguridad se aplicarán en el caso de las aeronaves. |
| CEM |
Según la norma EN61000 y la norma GBT17626 |
| El número de unidades |
≥ 98000 horas/tiempos |
| Resistencia al aislamiento |
≥ 100MΩ |
| A prueba de golpes |
100 g@11 ms,3 Dirección axial (medio sinusoide) |
| Antivibración |
10 gramos, 10 ‰ 1000 Hz |
| Grado de protección |
Protección IP67 |
| Cables |
Configuración estándar: longitud de 2 m, resistente al desgaste, alta temperatura, cable blindado 5P * conector de aviación de 5,7 mm |
| Peso |
235 g ((sin cable)
|
Aplicaciones:
★ Detección de puentes y presas
★ Nivelación automática de los vehículos de motor
★ Posición del equipo láser
★ Control del ángulo de las instalaciones médicas
★ Navegación de la postura del taladro subterráneo
★ Regla de calibraje ferroviario, nivelación del equipo de calibraje
▶ PRINCIPIO DE TRABAJO
Adopte la unidad de control de núcleo importada y aplique el principio del micro péndulo capacitivo.la gravedad de la tierra producirá un componente gravitacional en el péndulo correspondienteAl amplificar y filtrar la capacidad eléctrica, se obtiene la inclinación después de la conversión.
