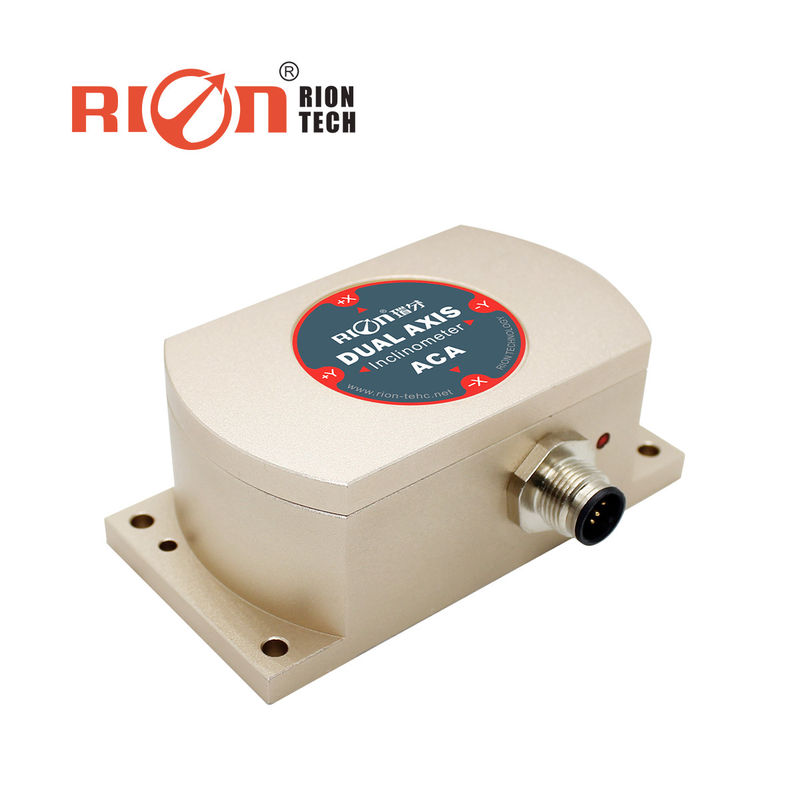

ACA616T Inclinómetro de sensores de inclinación MEMS de precisión para el control del ángulo de las instalaciones

Inclinómetro del sensor de inclinación MEMS de precisión ACA616T para control de ángulo de instalaciones

Descripción del Producto:

ACA616T/ACA626T-CAN2.0A es un inclinómetro de eje simple/doble de alta precisión con compensación de temperatura completa desarrollado por RION Technology sobre la base de una plataforma de inclinación de alta precisión. Su buena estabilidad de temperatura se puede utilizar en un amplio entorno de temperatura de -40~85 ℃. Además, el sistema tiene un convertidor A/D de 24it de alta precisión incorporado y, a través de un algoritmo de conversión de 5 niveles, puede medir el ángulo de inclinación y paso de la salida del sensor en relación con el plano horizontal. Protocolo de salida CAN2.0A. Las características de instalación sin contacto hacen que este producto tenga una buena integración del sistema. Simplemente fije el sensor en la superficie del objeto medido con un destornillador, la actitud y la inclinación del objeto se pueden calcular automáticamente. Tiene una gran capacidad para resistir golpes y vibraciones y tiene una gran ventaja competitiva entre sus homólogos nacionales. Está dirigido específicamente a los campos industriales que requieren los usuarios de alto nivel.

Características:

• Rango de medición: ±1~±60° opcional
• Entrada de amplio voltaje: 9~36V
• Grado de protección IP67
• Temperatura de trabajo amplia: -40～+85℃
• Tapón de aire a prueba de agua
• Alta resolución: 0,001°

Parámetros técnicos:

Aplicaciones:

★ Posición del equipo láser

★ Control de ángulo de instalaciones médicas.

★ Navegación de postura de perforación subterránea

★ Regla de aforo ferroviario, nivelación de equipos de aforo.

★ Control preciso del nivel de la máquina herramienta

★ Monitoreo inclinado de equipos geológicos

NOTAS DE INSTALACIÓN DE PRODUCCIÓN:

Siga la forma correcta de instalar el sensor de inclinación, la instalación incorrecta puede causar errores de medición, con especial atención a la "superficie", la "línea": 1) La superficie de montaje del sensor y la superficie medida deben fijarse estrechamente, suavemente y con estabilidad; si la superficie de montaje es desigual, es probable que el sensor mida el error de ángulo.

2) El eje del sensor y el eje medido deben ser paralelos, los dos ejes no producen el ángulo tanto como sea posible.

DIRECCIONES DE MEDICIÓN:

La instalación debe garantizar que la parte inferior del producto esté paralela a la cara medida y reducir la influencia de la dinámica y la aceleración en el sensor. Este producto se puede instalar horizontalmente o verticalmente (la selección de montaje vertical debe confirmarse antes de la producción); para la instalación, consulte el siguiente esquema.
