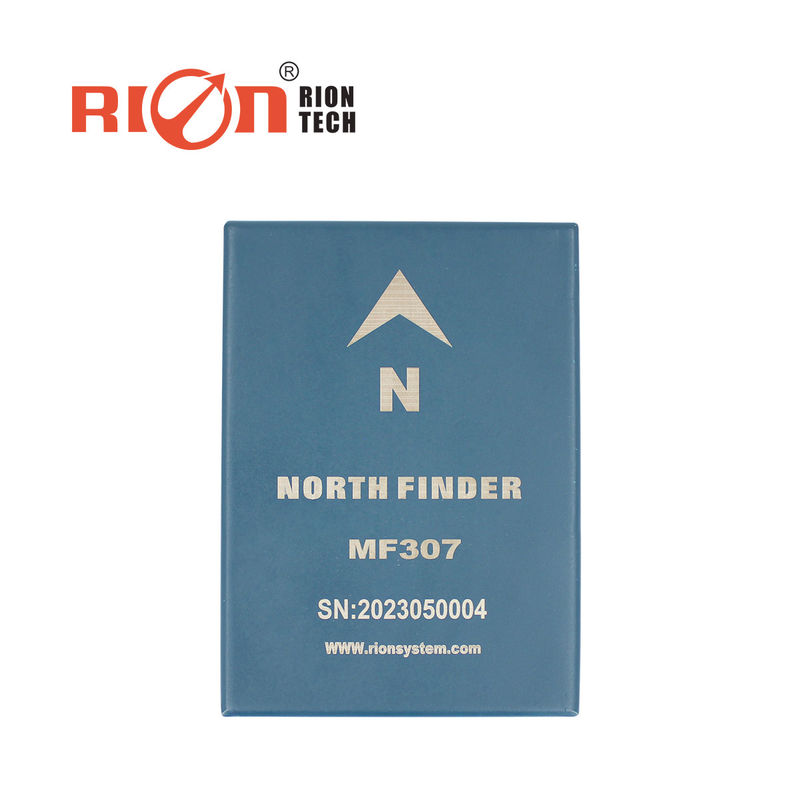

MF3 COMPACT GYROSCOPIC FINDER NORTH salida digital de alta precisión de navegación de azimut

Detalles del producto

Place of Origin: Shenzhen

Nombre de la marca: RION

Certificación: CE

Número de modelo: MF3

El documento: MF307EX NORTH FINDER.pdf

Pago y términos de envío

Cantidad de orden mínima: 1 piezas

Precio: $5,650.00~$8,450.00

Detalles de empaquetado: 1 sensor giroscópica en cada caja interior, 100pcs / ctn

Tiempo de entrega: Entre 2 y 4 semanas

Condiciones de pago: T / T, Paypal

Capacidad de la fuente: 1000 cajas/cajas por mes están disponibles.

Consiga el mejor precio

Contacto ahora

Especificaciones

Descripción

Especificaciones

Resaltar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                              Precisión horizontal ≤0, 05° Indicador giroscópico del norte, Finder de salida digital giroscópico para el norte


MTTR:	≤30min	El número de unidades:	≥ 10000 horas
Salida de Digitaces:	TTL/RS232/RS422/RS485: las condiciones de los servicios de la autoridad competente	Fuente de alimentación:	9.5 ~ 36VDC
Mantenga el rumbo.:	3°/h	Material:	De acero inoxidable + aleación de aluminio
Temperatura de funcionamiento:	-20°C ̊+50°C	Peso:	≤ 1,1 KG

MTTR:	≤30min
El número de unidades:	≥ 10000 horas
Salida de Digitaces:	TTL/RS232/RS422/RS485: las condiciones de los servicios de la autoridad competente
Fuente de alimentación:	9.5 ~ 36VDC
Mantenga el rumbo.:	3°/h
Material:	De acero inoxidable + aleación de aluminio
Temperatura de funcionamiento:	-20°C ̊+50°C
Peso:	≤ 1,1 KG

Descripción

MF3 COMPACT GYROSCOPIC FINDER NORTH salida digital de alta precisión de navegación de azimut

BUSCADOR DE NORTE GIROSCÓPICO COMPACTO MF3 SALIDA DIGITAL | NAVEGACIÓN AZIMUTAL DE ALTA PRECISIÓN

Especificaciones del Producto

Atributo	Valor
MTTR	≤30min
MTBF	≥ 10000 Horas
Salida Digital	TTL/RS232/RS422/RS485
Fuente de alimentación	9.5~36VDC
Mantenimiento de rumbo	3°/h
Material	Acero inoxidable + aleación de aluminio
Temperatura de funcionamiento	-20℃～+50℃
Peso	≤ 1.1 Kg

Descripción general del producto

El buscador de norte basado en giroscopio está diseñado para determinar de forma rápida e independiente la dirección del norte verdadero. Funciona rastreando la velocidad angular de rotación de la Tierra a través de un giroscopio de alta precisión, extrayendo la señal de rotación de la Tierra y calculando el ángulo entre el eje principal del giroscopio y la dirección del norte verdadero. Esto le permite proporcionar información azimutal precisa para sistemas de navegación y posicionamiento.

Estructura del sistema

Este dispositivo es un sistema electromecánico altamente integrado, que incorpora un giroscopio, un acelerómetro, un módulo de rotación mecánica de precisión y una unidad de computación integrada. Estos componentes trabajan juntos para garantizar un rendimiento preciso de búsqueda del norte incluso en entornos dinámicos o desafiantes.

Parámetros técnicos

Parámetros	MF307EX
Tiempo de búsqueda del norte	3 min / 2 min (ajustable)
Rango de ángulos de inclinación sobre los cuales se puede encontrar el norte	±15°
Precisión de búsqueda del norte (1σ)	0.5°
Mantenimiento de rumbo (Estabilidad de sesgo cero 10s 1σ)	3°/h
Fuente de alimentación	9.5~36VDC (Atención: diámetro del cable de alimentación > 0.3mm2, cable de alimentación y cable de tierra)
Corriente de funcionamiento	Valor típico: 0.5 A, corriente de impacto máxima: 1 A
Interfaz	TTL/RS232/RS422/RS485 opcional
Temperatura de funcionamiento	-20℃~+50℃
Temperatura de almacenamiento	-40℃~+60℃
Condiciones ambientales cálidas y húmedas	Humedad relativa inferior al 95%
Cómo funciona	La autocomprobación automática se inicia después del encendido, la búsqueda automática del norte se realiza después de que la autocomprobación es exitosa y se envía un resultado de búsqueda del norte a la computadora superior después de que se completa la búsqueda del norte.
Resistencia de aislamiento	La resistencia de aislamiento entre los circuitos independientes del buscador de norte giroscópico y entre el circuito y la carcasa no será inferior a 10 MΩ en condiciones atmosféricas estándar.
MTBF	≥ 10000 horas
MTTR	≤30min
Material	Acero inoxidable + aleación de aluminio
Peso	≤ 1.1 kg (excluyendo el cable)

Método de instalación

Mirando hacia la flecha del buscador de norte giroscópico, los lados izquierdo y derecho de la placa base de montaje son los planos de referencia de montaje. Alinee los planos de referencia con las líneas de la cabeza y la cola de montaje del soporte y fije el buscador de norte giroscópico en el soporte con tres tornillos M5.

Tamaño de la carcasa

Requisitos de integridad

El conjunto completo del equipo incluye:

1 juego de buscador de norte giroscópico de fibra óptica
Un cable de conexión de enchufe de aviación
