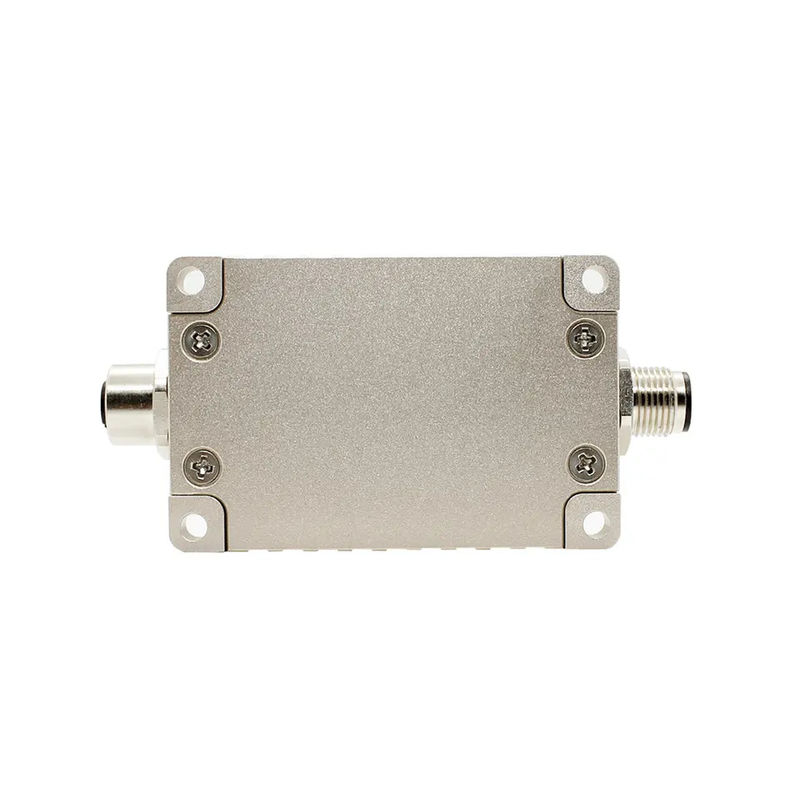

HDA437T Inclinómetro Dinámico Antimpacto Sensor de inclinación CANbus de alta precisión China Manufacturer
Descargar la hoja de datos haciendo clic aquí...
HDA436T Sensor de inclinación dinámica de alta precisión para CRA...
▶ Características clave
★ Rango (ángulo de rodadura ± 180 °, ángulo de inclinación ± 90 °, ángulo de azimut ± 180 °)
★ Precisión dinámica: ± 0,1 °
★ Entrada de voltaje de 9~36V de corriente continua
★ Funcionamiento a altas temperaturas -40 ~ + 85 °C
★ Resolución 0,01 °
★ Salida CAN2.0A/CAN2.0B Opcional
★ Alto rendimiento antivibración > 2000 g
★ Nivel de protección IP67/IP67 Opcional
¿Qué es esto? ▶Aplicación del producto
★ Equipo de trituración por impacto de altas vibraciones
★ Antenna de satélite para búsqueda estelar
★ Navegación de la posición de la plataforma de perforación subterránea
★ Vigilancia de las locomotoras ferroviarias
★ Control de la inclinación del equipo geológico
★ Equipo de perforación de petróleo
★ Medición de la actitud de navegación de los buques
★ Aplicación para el levantamiento de tubos con escudo
★ Detección de posición del vehículo de comunicación por satélite
★ Medida de inclinación de varias máquinas de ingeniería
▶ DESCRIPCIÓN del producto

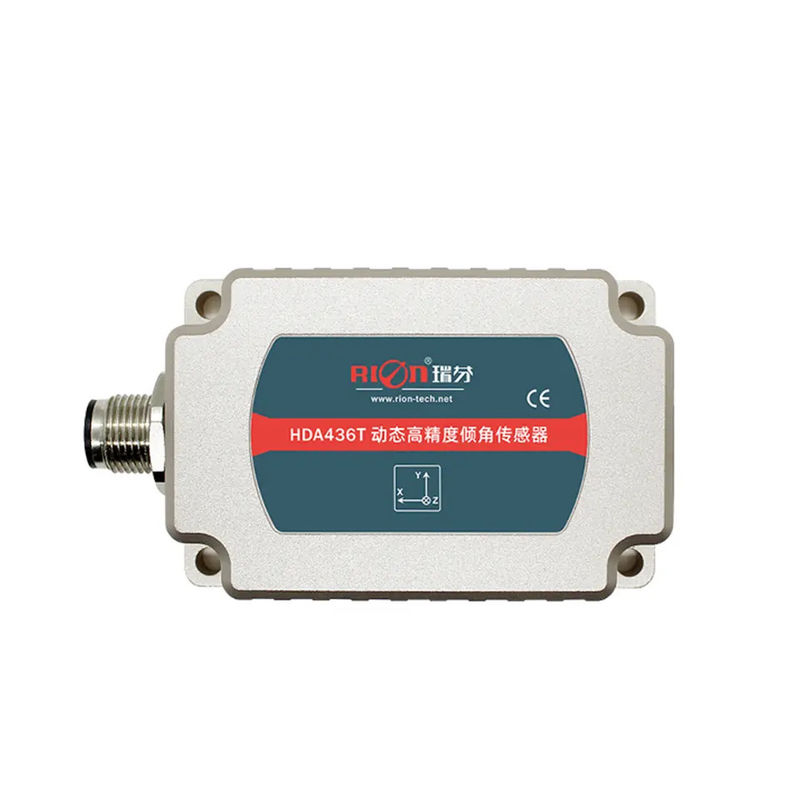

HDA436T/HDA437T Una nueva generación de sensor de inclinación dinámica digital MEMS lanzado por RION Technology.con un contenido de aluminio superior o igual a 10%, pero no superior a 50%.
El HDA436T tiene un sensor de aceleración y giroscopio de alta precisión incorporado e integra el algoritmo de filtro Carman, que puede medir los datos de movimiento en tiempo real del portador bajo movimiento o vibración.El producto tiene doble CAN (CAN2.0A / CAN2.0B), que es muy escalable.
▶ ESPECIFICACIÓN
 HDA436T/HDA437T-C2/C3 y otras sustancias químicas |
Condición | Indicador | |
| Rango de medición |
Rollo ± 180 °, inclinación ± 90 °, azimut ± 180 ° (el valor inicial al apagado es 0 °) |
||
| Eje de medición | Eje X / eje Y / eje Z | ||
| Resolución | 0.01° | ||
| Precisión estática | @ 25°C | ± 0,05° | |
| Precisión dinámica | @ 25°C | ± 0,1° | |
|
El giroscopio
|
el rango | - | ± 250°/s |
| Estabilidad de sesgo cero (media de 10 s) | - | 8.5°/h | |
| Inestabilidad de sesgo cero | - | 4.5°/h | |
| Coeficiente de marcha aleatoria del ángulo (allán) | - | 0.25°/h cuadrado | |
|
Aceleración
|
el rango | - | ± 8 g |
| Estabilidad del sesgo (media de 10s) | - | 0.02 mg | |
| Inestabilidad del sesgo | - | 0.005 mg | |
| Coeficiente de marcha aleatoria de la velocidad (allán) | - | 0Se aplicará el método de cálculo de las emisiones de gases de efecto invernadero en el caso de las emisiones de gases de efecto invernadero. | |
| Coeficiente de temperatura en el punto cero | -40°C a 85°C | ± 0,01°/°C | |
| Coeficiente de sensibilidad a la temperatura | -40°C a 85°C | ≤ 100 ppm/°C | |
| Tiempo de arranque de encendido | 1S | ||
| Tiempo de respuesta | 0.01S | ||
| Señales de salida | Las condiciones de los requisitos de seguridad de los vehículos de las categorías A y B se aplicarán a los vehículos de las categorías A y B. | ||
| Compatibilidad electromagnética | Según la norma EN61000 y la norma GBT17626 | ||
| El número de unidades | ≥ 98000 horas / hora | ||
| Resistencia al aislamiento | ≥ 100 megohm | ||
| Resistencia al impacto | 100 g @ 11 ms, 3 direcciones axiales (medio sinusoide) | ||
| Antivibración | 10 gramos, 10 ‰ 1000 Hz | ||
| Nivel de resistencia al agua |
Configuración estándar: IP67 configuración opcional: IP68 o IP68 con cable anticorrosión |
||
| El cable | Estándar sin cableado, enchufe de aviación M12 de 2 m opcional con cable sin blindaje de PVC | ||
| Peso | Conector único ≤ 165 g / conector doble ≤ 180 g (sin cable) | ||
Método de instalación
