Inclinómetro dinámico de 0
, 01 grados
, Inclinómetro dinámico de la alta precisión
Alta precisión inclinómetro dinámico de 0,01 grados para la medición y el análisis exactos
Inclinómetro dinámico de alta precisión de 0,01° para mediciones y análisis precisos
¿Qué es esto? ▶Descripción del producto

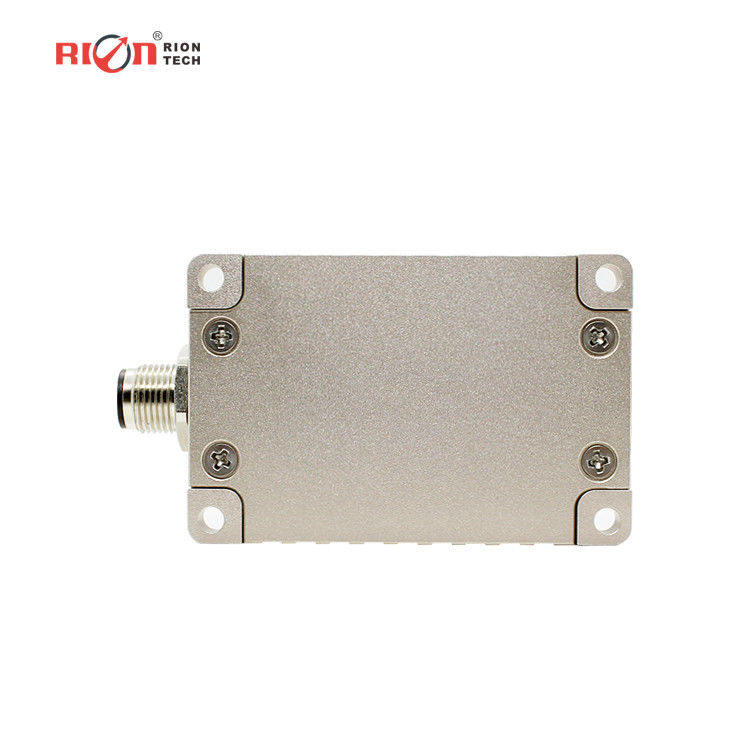

HDA436T/HDA437T Una nueva generación de sensor de inclinación dinámica digital MEMS lanzado por RION
Puede medir los parámetros de posición (rollo, inclinación y azimut) de un portador en movimiento, y
adecuado para la medición del ángulo de inclinación bajo movimiento o vibración.
El sensor de aceleración y giroscopio, y integra el algoritmo de filtro Carman, que puede medir el
Los modos de salida de la señal como RS485 /
RS232 / TTL son opcionales, y la escalabilidad es fuerte.
Este producto adopta el principio de medición sin contacto, que puede emitir la posición actual y
Es sencillo de usar y no necesita recuperar los cambios relativos de los dos
superficies.AD de alta precisión y giroscópias de alta precisión integradas internamente para compensar
acoplamiento ortogonal no lineal, deriva de temperatura y aceleración centrífuga en tiempo real;
Eliminar los errores centrífugos causados por las interferencias de la aceleración del movimiento, mejorar la dinámica del producto
• la precisión de la medición; adaptarse a movimientos complejos a largo plazo Trabajar en lugares y condiciones difíciles.
El producto es un sensor de medición dinámico y estático de dos modos con una
Resistencia a las interferencias electromagnéticas externas. Es adecuado para todo tipo de
En los entornos industriales de choque y vibración de alta resistencia, es una opción ideal para la automatización industrial.
Control y medición de la actitud.
¿Qué es esto? ▶Características clave
★ Alcance (ángulo de rodadura ± 180°, ángulo de inclinación ± 90°, ángulo de azimut ± 180°)
★ Precisión dinámica: ± 0,1°
★ Precisión estática: ± 0,05°
★ Salida RS485/232/TTL Opcional
★ Funcionamiento a altas temperaturas -40~+ 85°C
★ Entrada de voltaje de 9 ~ 6V de corriente continua
★ Resolución 0,01°
★ Nivel de protección IP67/IP68 Opcional
¿Qué es esto? ▶Aplicación del producto
★ Equipo de grava de alto impacto por vibración
★ Vigilancia de las locomotoras ferroviarias
★ Equipo de perforación de petróleo
★ Aplicación para el levantamiento de tubos con escudo
★ Aplicación para el levantamiento de tubos con escudo
★ Control de la inclinación del equipo geológico
★ Navegación de la posición de la plataforma de perforación subterránea
★ Medición de la actitud de navegación de los buques
| HDA436T |
Condición |
El índice |
| Rango de medición |
- |
El valor de las emisiones de CO2 de los vehículos de la categoría M1 y N2 será el valor de las emisiones de CO2 de los vehículos de la categoría M1.
(el valor inicial en el momento de apagado es 0°)
|
| Eje de medición |
- |
Eje X / eje Y / eje Z |
| Resolución |
- |
0.01° |
| Precisión estática |
@ 25°C |
± 0,05° |
| Precisión dinámica (RMS) |
@ 25°C |
± 0,1° |
| El giroscopio |
el rango |
- |
± 250°/s |
| Estabilidad de sesgo cero (media de 10 s) |
- |
8.5°/h |
| Inestabilidad de sesgo cero |
- |
4.5°/h |
| Coeficiente de marcha aleatoria del ángulo (allán) |
- |
0.25°/h cuadrado |
| Aceleración |
el rango |
- |
± 8 g |
| Estabilidad del sesgo (media de 10s) |
- |
0.02 mg |
| Inestabilidad del sesgo |
- |
0.005 mg |
| Coeficiente de marcha aleatoria de la velocidad (allán) |
- |
0Se aplicará el método de cálculo de las emisiones de gases de efecto invernadero en el caso de las emisiones de gases de efecto invernadero. |
| Coeficiente de temperatura en el punto cero |
-40°C a 85°C |
± 0,01°/°C |
| Coeficiente de sensibilidad a la temperatura |
-40°C a 85°C |
≤ 100 ppm/°C |
| Tiempo de arranque de encendido |
1S |
| Tiempo de respuesta |
0.01S |
| Señales de salida |
Se aplicará el procedimiento de ensayo de la norma ISO/IEC. |
| Compatibilidad electromagnética |
Según la norma EN61000 y la norma GBT17626 |
| El número de unidades |
≥ 98000 horas / hora |
| Resistencia al aislamiento |
≥ 100 megohm |
| Resistencia al impacto |
100 g @ 11 ms,3 dirección axial (medio sinusoide) |
| Antivibración |
10 gramos, 10 ‰ 1000 Hz |
| Nivel de resistencia al agua |
Configuración estándar: IP67
configuración opcional: IP68 o IP68 con cable anticorrosión
|
| El cable |
Estándar sin cableado, enchufe de aviación M12 de 2 m opcional con cable sin blindaje de PVC |
| Peso |
≤ 165 g (excluidos los cables) |
