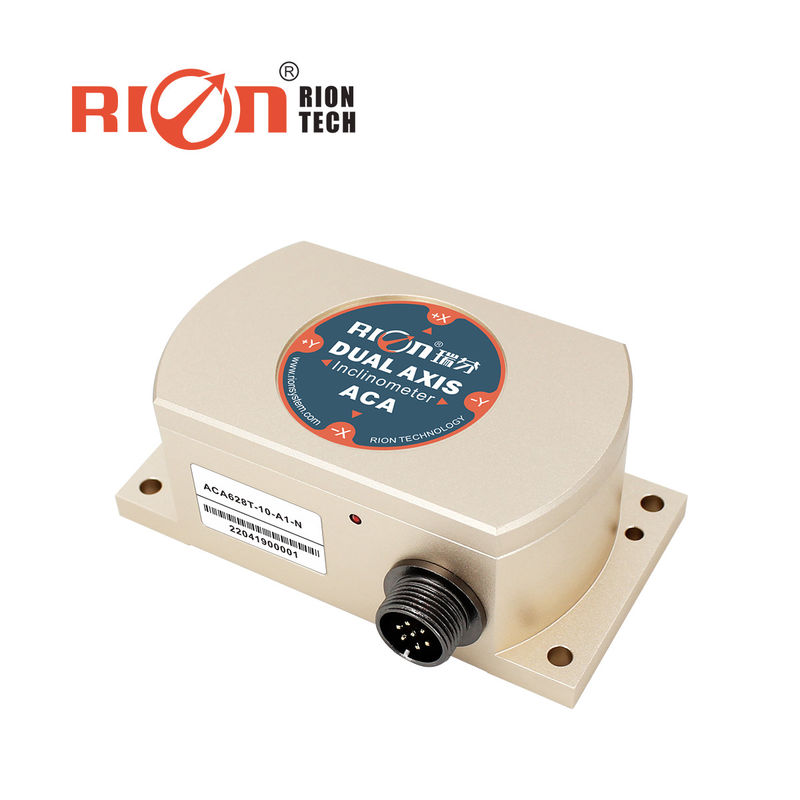

Metro dual constructivo de la inclinación de AXIS de la remuneración de temperatura del sensor de la inclinación para la medida de la inclinación de la presa del puente
¡ACA610T es una alta precisión y el inclinómetro lleno de la remuneración de temperatura con salida del voltaje análogo, 24bit de alta precisión A/el convertidor del diferencial de D dentro del producto, asegurar el linearidades de la señal del voltaje de salida de los productos, y a usuarios ninguna necesidad de hacer la corrección de las linearidades solo en el futuro, instala entonces para utilizar, estabilidad y confiabilidad! Además, debido a ACA610T el sistema integra el sensor de temperatura de alta resolución, con la remuneración de temperatura secundaria central del sistema de proceso de MCU, temperatura completa que la deriva cero se puede controlar a ±0.0008°/℃, pequeña gama de medición de la temperatura normal el más exacto hasta 0.003°, en nacional los productos de las contrapartes con ventaja competitiva absoluta. Las características sin contacto de la instalación hacen ACA610T con la integración de sistema superior, fijan simplemente el sensor en la superficie medida por los tornillos, después pueden calcular automáticamente la inclinación de la postura del objeto, fácil actuar, fácil instalar. ¡El MEMS más nuevo de alta tecnología para la producción, de alta precisión, tamaño pequeño, con resistencia fuerte de la capacidad a interferencia electromágnetica externa y soportar choque y la vibración, ha sido ampliamente utilizado en los campos industriales!
▶DATOS TÉCNICOS
| ACA618T/628T-N | Condiciones | Parámetros | Unidad | ||||
| Gama de la medida | ±10 | ±30 | ±60 | ±90 | ° | ||
| Eje de la medida | X / XY | X / XY | X / XY | X / XY | eje | ||
| Salida cero | salida 0° | 12 | 12 | 12 | 12 | mA | |
| Resolución | 0,0007 | 0,0007 | 0,0007 | 0,0007 | ° | ||
| Exactitud de la medida | MAXE | A la temperatura ambiente. | 0,003 | 0,01 | 0,02 | 0,03 | ° |
| RMSE | A la temperatura ambiente. | 0,003 | 0,003 | 0,005 | 0,008 | ° | |
| Temporeros cero. coeficiente | -40~85℃ | 0,0005 | 0,0005 | 0,0005 | 0,0005 | °/℃ | |
| Temporero-coeficiente de la sensibilidad | -40~85℃ | ≤50 | ≤50 | ≤50 | ≤50 | ppm/℃ | |
| Poder a tiempo | 0,5 | 0,5 | 0,5 | 0,5 | S | ||
| Frecuencia de la respuesta | 20Hz | ||||||
| EMC | Según EN61000 y GBT17626 | ||||||
| MTBF | horas ≥98000/épocas | ||||||
| Resistencia de aislamiento | ≥100MΩ | ||||||
| A prueba de choques | 100g@11ms, dirección axial 3 (mitad sinusoide) | ||||||
| Antivibraciones | 10grms, 10~1000Hz | ||||||
| Grado de la protección | IP67 | ||||||
| Cables | Configuración estándar: longitud de los 2m, temperatura desgaste-resistente, amplia, cable protegido 7P * conector de la aviación de 6.8m m, peso ≤200g del cable | ||||||
| Peso | ≤260g (sin el cable) | ||||||
▶CARACTERÍSTICAS
▶USO
▶CONEXIÓN ELÉCTRICA
SOLA CONEXIÓN ELÉCTRICA DE AXIS
| Función del color del alambre | ROJO | BLANCO | VERDE | NEGRO | GRIS |
|
DC11.5~36V Positivo de la fuente de alimentación |
Fuera de X Eje de X corriente de salida |
NC |
Tierra Negativa de la fuente de alimentación |
Tierra de la señal |
▶Dimensión
ALTA EXACTITUD INCLINOME ACTUALES DE ACA618T ACA628T-N…
