Detalles del producto
Lugar de origen: China
Nombre de la marca: RION
Certificación: CE, ISO
Número de modelo: ACA628T-10
Pago y términos de envío
Cantidad de orden mínima: 1
Precio: Negociable
Detalles de empaquetado: Cartón
Tiempo de entrega: 10 días
Condiciones de pago: T/T, Paypal
Capacidad de la fuente: 1000/month
Gama de la medida: |
1~30° |
Eje de la medida: |
eje solo o dual |
Resolución: |
0.0007° |
Deriva de la temperatura: |
0.0005°/℃ |
estabilidad a largo plazo: |
0.01°~0.04° |
Peso: |
235g |
Función: |
medida exacta del ángulo |
Frecuencia de la respuesta: |
20Hz |
Gama de la medida: |
1~30° |
Eje de la medida: |
eje solo o dual |
Resolución: |
0.0007° |
Deriva de la temperatura: |
0.0005°/℃ |
estabilidad a largo plazo: |
0.01°~0.04° |
Peso: |
235g |
Función: |
medida exacta del ángulo |
Frecuencia de la respuesta: |
20Hz |

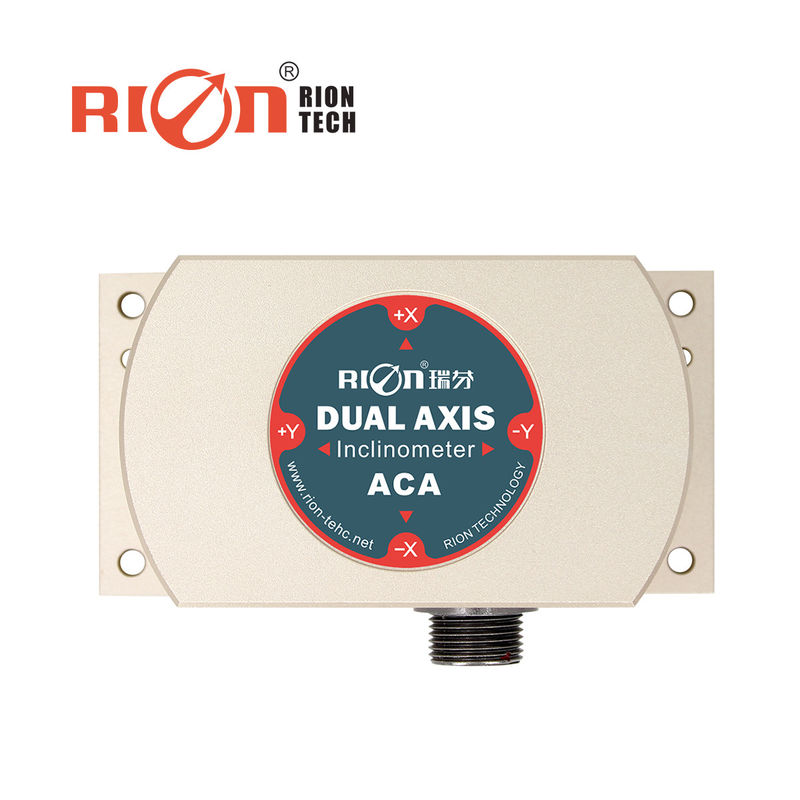

Sensor de pendiente precisa para el monitoreo de inclinación de la construcción Sensor de inclinómetro analógico para la medición de la inclinación del puente
ACA618T/ACA628T-N es un inclinómetro de alto nivel de precisión de un solo eje/doble eje con compensación de temperatura completa y salida de corriente.adopta un convertidor diferencial A/D de 24 bits de alta precisión para garantizar la linealidad de salida actual del producto, por lo que el usuario no necesita hacer la corrección de linealidad. es estable, confiable y fácil de usar.compensación de temperatura secundaria de procesamiento, por el que la deriva de temperatura cero total se puede lograr a 0,0005°/°C, y la precisión a temperatura ambiente puede alcanzar 0,003° para un pequeño rango de medición.la salida por 4 ~ 20mA en comparación con la salida de voltajeLa característica de la instalación sin contacto hace que este producto sea compatible con diferentes sistemas.Sólo fije el sensor en la superficie del objeto a ser medido con tornillos, y luego calcula automáticamente el ángulo de inclinación del objeto. Es conveniente de instalar, fácil de operar, resistente a las interferencias y vibraciones,tiene una ventaja destacada frente a sus contrapartes.
¿Qué es esto? ▶Características
★ Inclinómetro de un solo eje o de dos ejes
★ Rango de medición: ±1°~±90° opcional
★ Entrada de voltaje amplio: 11,5 ~ 36V
★ Temperatura de trabajo amplia: -40~+85°C
★ grado de protección IP67
★ Alta resistencia a las vibraciones > 2000 g
★ Alta resolución: 0,0007°
★ Desviación de temperatura: 0,0005°/°C
¿Qué es esto? ▶Aplicación
★ Nivelación automática de los vehículos de motor
★ Detección de puentes y presas
★ Posición del equipo láser
★ Control del ángulo de las instalaciones médicas
★ Navegación de la postura del taladro subterráneo
★ Regla de calibraje ferroviario, nivelación del equipo de calibraje
★ Control preciso del nivel de la máquina herramienta
★ Equipo geológico de monitoreo inclinado
▶ DATOS Técnicos
| ACA618T/628T-N: las instrucciones de las direcciones de la dirección de la dirección | Condiciones | Parámetros | Unidad | ||||
| Rango de medición | ± 10 | ± 30 | ± 60 | ± 90 | ¿ Qué? | ||
| Eje de medición | X / XY | X / XY | X / XY | X / XY | eje | ||
| Salida cero | 0° de salida | 12 | 12 | 12 | 12 | - ¿Qué es? | |
| Resolución | 0.0007 | 0.0007 | 0.0007 | 0.0007 | ¿ Qué? | ||
| Precisión de las mediciones | - ¿ Qué? | La temperatura del cuarto. | 0.003 | 0.01 | 0.02 | 0.03 | ¿ Qué? |
| El RMSE | La temperatura del cuarto. | 0.003 | 0.003 | 0.005 | 0.008 | ¿ Qué? | |
| Coeficiente de temperatura cero | -40°C a 85°C | 0.0005 | 0.0005 | 0.0005 | 0.0005 | °/°C | |
| Coeficiente de sensibilidad a la temperatura | -40°C a 85°C | ≤ 50 | ≤ 50 | ≤ 50 | ≤ 50 | ppm/°C | |
| Energía a tiempo | 0.5 | 0.5 | 0.5 | 0.5 | El S | ||
| Frecuencia de respuesta | 20 Hz | ||||||
| CEM | Según la norma EN61000 y la norma GBT17626 | ||||||
| El número de unidades | ≥ 98000 horas/tiempos | ||||||
| Resistencia al aislamiento | ≥ 100MΩ | ||||||
| A prueba de golpes | 100 g@11 ms,3 dirección axial (medio sinusoide) | ||||||
| Antivibración | 10 gramos, 10 ‰ 1000 Hz | ||||||
| Grado de protección | Protección IP67 | ||||||
| Cables | Configuración estándar: longitud de 2 m, resistencia al desgaste, alta temperatura, cable blindado 7P * conector de aviación de 6,8 mm, peso del cable ≤ 200 g | ||||||
| Peso | ≤ 260 g (sin cable) | ||||||
▶ Conexión eléctrica
Conexión eléctrica de un solo eje
| Función de color del cable | Rojo | Blanco | El color verde | El color negro | El color gris |
|
DC11.5 ~ 36V Suministro de energía positivo |
Fuera de X. Eje X corriente de salida |
No incluido |
El GND Suministro de energía negativo |
Señales GND |
▶ Dimensión
