Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: Rion
Certificación: CE
Número de modelo: HDA436T-485
Pago y términos de envío
Cantidad de orden mínima: 1
Precio: $100/Pieces 1-9 Pieces
Detalles de empaquetado: Caja
Tiempo de entrega: 7
Condiciones de pago: T/T, Paypal
Capacidad de la fuente: 5000/mes
Fuente de alimentación: |
9~36v |
exactitud dinámica: |
0.1deg |
Resolución: |
0.01deg |
exactitud estática: |
0.05deg |
Gama de la aceleración: |
±8g |
Gama del girocompás: |
±250°/s |
peso: |
165g |
Tamaño: |
72x47x22.5m m |
Fuente de alimentación: |
9~36v |
exactitud dinámica: |
0.1deg |
Resolución: |
0.01deg |
exactitud estática: |
0.05deg |
Gama de la aceleración: |
±8g |
Gama del girocompás: |
±250°/s |
peso: |
165g |
Tamaño: |
72x47x22.5m m |

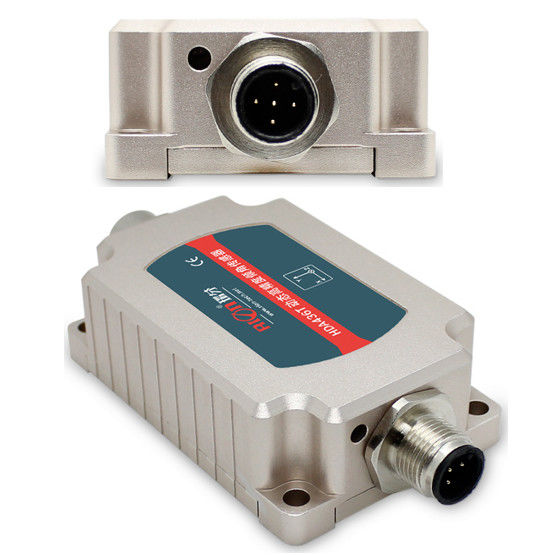

HDA436T Medida del ángulo de inclinación Vibración del inclinómetro dinámico de tres ejes
▶ DESCRIPCIÓN del producto
HDA436T, una nueva generación de sensor de inclinación dinámica digital MEMS lanzado por RION Technology. Puede medir los parámetros de actitud (rollo, tono y azimuto) de un portador en movimiento,con un contenido de aluminio superior o igual a 10%, pero no superior a 50%.HDA436T tiene un sensor de aceleración y giroscopio de alta precisión incorporado, e integra el algoritmo de filtro Carman, que puede medir los datos de movimiento en tiempo real del portador bajo movimiento o vibración.Los modos de salida de señal como RS485 / RS232 / TTL son opcionales, y la escalabilidad es fuerte.
Este producto utiliza un principio de medición sin contacto, proporcionando datos de posición e inclinación en tiempo real.eliminando la necesidad de rastrear los cambios relativos entre dos superficiesEl sensor integra unidades de conversión analógica a digital (AD) y giroscopio de alta precisión para compensar las no linealidades, el acoplamiento ortogonal, la deriva de temperatura,y aceleración centrífuga en tiempo realEsto reduce significativamente los errores causados por las fuerzas centrífugas inducidas por el movimiento, mejorando la precisión de medición dinámica.operaciones a largo plazo en entornos difícilesSe trata de un sensor de dos modos, capaz de realizar mediciones dinámicas y estáticas, con una fuerte resistencia a las interferencias electromagnéticas externas,lo que lo convierte en una solución ideal para aplicaciones de medición de postura de automatización industrial.
▶ Características clave
★ Alcance (ángulo de rodadura ± 180°, ángulo de inclinación ± 90°, ángulo de azimut ± 180°)
★ Precisión dinámica: ± 0,1°
★ Precisión estática: ± 0,05°
★ Salida RS485/232/TTL Opcional
★ Funcionamiento a altas temperaturas -40~+ 85°C
★ Entrada de voltaje de 9 ~ 6V de corriente continua
★ Resolución 0,01°
★ Nivel de protección IP67/IP68 Opcional
▶ Aplicación del producto
★ Vigilancia de las locomotoras ferroviarias
★ Equipo de perforación
★ Reabastecimiento de tuberías con técnica de escudo
★ Control de la inclinación del equipo geológico
★ Orientación de la plataforma de perforación y navegación
★ Medición de la actitud de navegación de los buques
★ Método de inserción de tuberías con blindaje
★ Detección de posición del vehículo de comunicación por satélite
★ Medición de la orientación basada en el ángulo de inclinación
★ Medida de inclinación de varias máquinas de ingeniería
Datos técnicos
| HDA436T | Condición | El índice | |
| Rango de medición | - |
El valor de las emisiones de CO2 de los vehículos de la categoría M1 y N2 será el valor de las emisiones de CO2 de los vehículos de la categoría M1. |
|
| Eje de medición | - | Eje X / eje Y / eje Z | |
| Resolución | - | 0.01° | |
| Precisión estática | @ 25°C | ± 0,05° | |
| Precisión dinámica (RMS) | @ 25°C | ± 0,1° | |
| El giroscopio | el rango | - | ± 250°/s |
| Estabilidad de sesgo cero (media de 10 s) | - | 8.5°/h | |
| Inestabilidad de sesgo cero | - | 4.5°/h | |
| Coeficiente de marcha aleatoria del ángulo (allán) | - | 0.25°/h cuadrado | |
| Aceleración | el rango | - | ± 8 g |
| Estabilidad del sesgo (media de 10s) | - | 0.02 mg | |
| Inestabilidad del sesgo | - | 0.005 mg | |
| Coeficiente de marcha aleatoria de la velocidad (allán) | - | 0Se aplicará el método de cálculo de las emisiones de gases de efecto invernadero en el caso de las emisiones de gases de efecto invernadero. | |
| Coeficiente de temperatura en el punto cero | -40°C a 85°C | ± 0,01°/°C | |
| Coeficiente de sensibilidad a la temperatura | -40°C a 85°C | ≤ 100 ppm/°C | |
| Tiempo de arranque de encendido | 1S | ||
| Tiempo de respuesta | 0.01S | ||
| Señales de salida | Se aplicará el procedimiento de ensayo de la norma ISO/IEC. | ||
| Compatibilidad electromagnética | Según la norma EN61000 y la norma GBT17626 | ||
| El número de unidades | ≥ 98000 horas / hora | ||
| Resistencia al aislamiento | ≥ 100 megohm | ||
| Resistencia al impacto | 100 g @ 11 ms,3 dirección axial (medio sinusoide) | ||
| Antivibración | 10 gramos, 10 ‰ 1000 Hz | ||
| Nivel de resistencia al agua | Protección IP67 | ||
| El cable | Estándar sin cableado, enchufe de aviación M12 de 2 m opcional con cable sin blindaje de PVC | ||
| Peso | ≤ 165 g (excluidos los cables) | ||
Parámetros eléctricos
| Parámetro | Condición | En el caso de las | Tipo de producto | Se trata de: | Unidad | |
| Tensión de alimentación | normalidad | 9 | 12 | 24 | 36 | V. |
| Corriente de trabajo | sin carga | Las partidas de los componentes de las máquinas de ensayo deberán estar equipadas con un dispositivo de ensayo de alta precisión. | - ¿Qué es? | |||
| Temperatura de funcionamiento | -40 años. | + 85 | °C | |||
| temperatura de almacenamiento | -40 años. | + 85 | °C | |||
Método de instalación
▶ PARAMETROS MECÁNICOS
○ Conector: conector 5P del enchufe de aviación M12
○ Nivel de protección: IP67
○ Material de la cáscara: aleación de aluminio glaseado
○ Instalación: Cuatro tornillos M4
