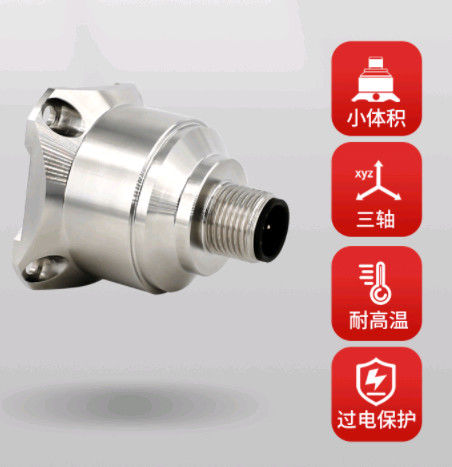

Mems basó el acelerómetro para el acelerómetro de tres ejes del protocolo de Modbus Rtu del rodillo de camino
▶CARACTERÍSTICA
★ de tres ejes (X, Y, Z)
salida del ★: RS232; RS485; TTL
voltaje del poder del ★: 9~36V
anti-impacto del ★: 2000G
el ★ trabaja a temporeros: - 40°C a +85°C
Temporeros del almacenamiento del ★: - 40°C a +85°C
Estabilidad excelente de la desviación del ★
Excelente rendimiento del ★ (impacto, vibración y temperatura)
▶Uso
expediente de desplome del ★, supervisión del cansancio y predicción
generación de la energía eólica del ★
Vibración de baja fricción del ★ y supervisión automática
automóvil del ★
Maquinaria grande del ★, motor
armamentarium del ★
puente del ★
rodillo de camino del ★
Especificaciones
| AKF392T | PARÁMETRO | UNIDAD | |||||
| Gama | ±2 | ±4 | ±8 | ±10 | ±20 | ±40 | g |
| Calibración de la desviación | <1> | <1> | <1> | <1> | <1> | <1> | magnesio |
| Medición axial | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | Axial |
| Repetibilidad del poder de Up/Off | <2> | <2> | <2> | <2> | <2> | <2> | magnesio (más alto) |
| Temporeros de la desviación. Coeficiente | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 | %/℃ (valor típico) |
| Resolución/umbral (@ 1Hz) | < 1=""> | < 1=""> | < 1=""> | < 1=""> | < 1=""> | < 1=""> | magnesio (más alto) |
| Ausencia de linealidad | <0> | <0> | <1> | <1> | <1> | <1> | % del FS (más alto) |
| Ancho de banda (3Db) | 500 | 500 | 500 | 500 | 500 | 500 | Herzios |
| sensibilidad de Cruz-AXIS | 1 | 1 | 1 | 2 | 2 | 2 | % |
| Ratio lateral de la sensibilidad de la vibración | 1 | 1 | 2 | 5 | 5 | 5 | % |
| Densidad del ruido | 21 | 21 | 21 | 86,6 | 86,6 | 86,6 | μg/√Hz |
| Frecuencia de la resonancia | 2,4 | 2,4 | 2,4 | 5,5 | 5,5 | 5,5 | kilociclo |
| tarifa de salida automática de 68 protocolos | 5Hz, 10Hz, 25Hz, 50Hz, 100Hz, 200Hz, 500Hz, 1000Hz | ||||||
| Tarifa de salida automática de MODBUS | 10Hz, 25Hz, 50Hz | ||||||
| Interfaz de la salida | RS232/RS485/TTL | ||||||
| Protocolo | Protocolo estándar de Rion y protocolo de Modbus Rtu | ||||||
| Confiabilidad | MIL-HDBK-217, grado 2 | ||||||
| Resistencia de choque | 100g@11ms, dirección axial 3 (mitad sinusoide) | ||||||
| Tiempo de recuperación | <1ms> | ||||||
| Vibre | 20g Rms, 20~2000Hz (ruido al azar, o, p, i por AXIS para la acción 30 minutos) | ||||||
| Entrada (Vdd_Vss) | 9-36 VDC | ||||||
| Consumo actual | <60ma> | ||||||
| Conector | Conector del estándar industrial M12 | ||||||
| Peso | Peso neto del producto: 82g, base magnética: 48g, placa de adaptador en forma de L 20g | ||||||
| Dimensión |
Tamaño del producto: 34.3*34.3*38.5m m Tamaño bajo de la adsorción magnética: 34.23*34.23*6m m Tamaño en forma de L de la placa de adaptador: 36*44*15m m |
||||||
▶PROTOCOLO DE COMUNICACIÓN
El producto incluye 68 protocolos y protocolos de MODBUS RTU dos. Los parámetros de la configuración de defecto del protocolo son como sigue:
| PROTOCOLO | PROTOCOLO DE RION 68 | MODBUS-RTU |
| Código de la dirección | 0 | 1 |
| Dirección de la difusión | 255 | 0 |
| Velocidad del puerto serie | 9600 | 9600 |
| Pedazo de paridad | Ninguna paridad | Incluso paridad |
| Pedazo de comienzo del puerto serie | 1 pedazo | 1 pedazo |
| Longitud de datos de puerto serie | 8 pedazos | 8 pedazos |
| Pedazo de parada del puerto serie | 1 pedazo | 1 pedazo |
| Modo de salida | Pregunta y respuesta | Pregunta y respuesta |
| Formato de datos | Formato de datos | Formato de datos |
| Los datos comprueban método | Suma de comprobación | CRC16 |
DIRECCIÓN DE LA MEDIDA DEL PRODUCTO
