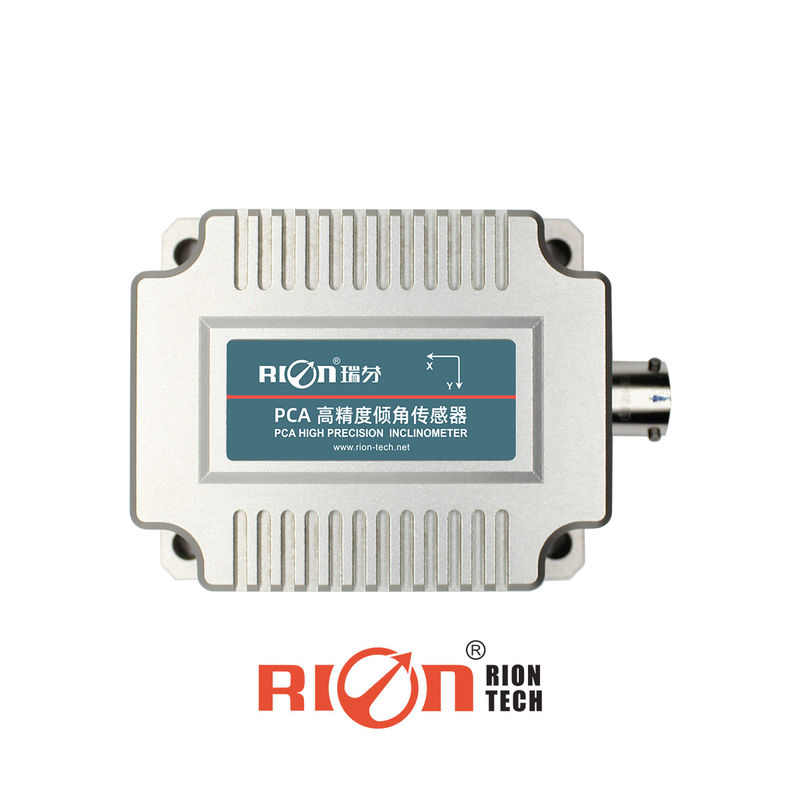

PCA826H: INCLINÓMETRO DE ALTA PRECISIÓN CON ANÁLISIS DE VIBRACIÓN INTEGRADO

Detalles del producto

Lugar de origen: CHINA

Nombre de la marca: RION

Certificación: CE

Número de modelo: Se aplican las siguientes medidas:

Pago y términos de envío

Cantidad de orden mínima: 1

Precio: 618

Detalles de empaquetado: caja del cartón con la esponja

Tiempo de entrega: 5 días para las muestras

Condiciones de pago: T / T, PayPal

Capacidad de la fuente: 5000/month

Consiga el mejor precio
Contacto ahora
Especificaciones
Resaltar:

Sensor de tres ejes diagonal bajo del girocompás

,

sensor de tres ejes del girocompás de la antena 5G

,

sensor del giroscopio de 100Hz MEMS

Rango de medición:
±10°
Eje de la medida:
EjeXY
Resolución:
0.0005°
Exactitud de la medida:
0.001°
Coeficiente cero de los temporeros:
0.0003°/℃
Señales de salida:
El número de unidad de control de la unidad de control de la unidad de control de la unidad
Rango de medición:
±10°
Eje de la medida:
EjeXY
Resolución:
0.0005°
Exactitud de la medida:
0.001°
Coeficiente cero de los temporeros:
0.0003°/℃
Señales de salida:
El número de unidad de control de la unidad de control de la unidad de control de la unidad
Descripción
PCA826H: INCLINÓMETRO DE ALTA PRECISIÓN CON ANÁLISIS DE VIBRACIÓN INTEGRADO

PCA826H: INCLINÓMETRO DE ALTA PRECISIÓN CON ANÁLISIS DE VIBRACIÓN INTEGRADO


APLICACIÓN

 Monitoreo de energía eólica

 Monitoreo de puentes y presas

 Monitoreo de edificios antiguos

 Monitoreo de vías férreas de alta velocidad

 Vehículos de comunicación terrestre por satélite

 Regla de calibre ferroviario y nivelación de calibre

 Vehículo de comunicación por satélite

 Monitoreo de inclinación de equipos geológicos

 Nivelación de vehículos de ingeniería


► CARACTERÍSTICA PRINCIPAL

 Medición de ángulo de inclinación biaxial

 Rango ±10°

 Horizontal/vertical opcional

 DC 936V entrada de voltaje amplio

 Resolución 0.0005°

 Grado de protección IP67

 Tamaño: L82×W70×H42mm

 Modo de salida TTL

 Operación de temperatura amplia -40+85℃


► ESPECIFICACIONES

PCA826H: INCLINÓMETRO DE ALTA PRECISIÓN CON ANÁLISIS DE VIBRACIÓN INTEGRADO 0PCA826H

Condición

Parámetros

Unidad

Rango de medición

-

±10

°

Eje de medición

-

XY

eje

Resolución

-

0.0005

°

Precisión de medición

Temperatura ambiente

0.001

°

Coeficiente de temperatura cero

-4085℃

0.0003

°/℃

Sensibilidad de temperatura. coeficiente

-4085℃

≤50

ppm/℃

Tiempo de encendido



<0.5

S

Frecuencia de respuesta



20

Hz

Tasa de salida

5Hz / 10Hz / 25Hz / 35Hz / 50Hz / 100Hz  Se puede configurar

Señal de salida

RS485/RS232/RS422 Opcional

EMC

Según EN61000 y GBT17626

MTBF

98000 hora/tiempo

Resistencia de aislamiento

≥100 MΩ

A prueba de golpes

100g@11ms / 3 Dirección axial (Media sinusoide)

Anti-vibración

10grms / 101000Hz

Grado de protección

IP67

Cables

Estándar de 1 metro de largo resistente al desgaste, temperatura amplia, cable blindado, conector de aviación, peso ≤150g

Peso

≤400g (Excluyendo el cable)

PALABRAS CLAVE

Resolución: Se refiere al sensor en el rango de medición para detectar e identificar el valor cambiado más pequeño.

Precisión de medición: se refiere a la diferencia cuadrática media entre el valor medido y el ángulo real del producto dentro del rango y durante múltiples veces (más de 16 veces).

Coeficiente de deriva de temperatura cero: la tasa de cambio del valor de indicación en relación con la temperatura normal dentro del rango de temperatura de funcionamiento nominal del sensor a cero grados.

Coeficiente de deriva de temperatura de sensibilidad: La tasa de cambio porcentual con la temperatura de la indicación a escala completa en relación con la indicación a escala completa a temperatura ambiente del sensor en su rango de temperatura de funcionamiento nominal.


PARÁMETROS ELECTRÓNICOS

PCA826H: INCLINÓMETRO DE ALTA PRECISIÓN CON ANÁLISIS DE VIBRACIÓN INTEGRADO 1Parámetros

Condición

Mín.

Estándar

Máx.

Unidad

Fuente de alimentación

Estándar

9

12

24

36

V

personalizado



Otro voltaje



V

Corriente de trabajo

12V



16



mA

24V



11



mA

Temperatura de trabajo



-40



+85

Temperatura de almacenamiento



-40



+85


► ÍNDICE DE PARÁMETROS DE VIBRACIÓN

La frecuencia de vibración, la velocidad y el desplazamiento de este producto se derivan del análisis de datos. La frecuencia es la frecuencia principal de la frecuencia de vibración del objeto actual, la velocidad es la velocidad máxima y el desplazamiento es la amplitud máxima de la vibración del objeto. Debido a que la vibración es irregular, los datos son solo de referencia.

ÍNDICE

VALOR

UNIDAD

Rango de aceleración

2

g

Precisión de aceleración

1

mg

Rango de frecuencia

0~20

Hz

Resolución de frecuencia

0.125

Hz

Error de medición(±10%)

0~8

Hz


PCA826H: INCLINÓMETRO DE ALTA PRECISIÓN CON ANÁLISIS DE VIBRACIÓN INTEGRADO 2

PCA826H: INCLINÓMETRO DE ALTA PRECISIÓN CON ANÁLISIS DE VIBRACIÓN INTEGRADO 3

PCA826H: INCLINÓMETRO DE ALTA PRECISIÓN CON ANÁLISIS DE VIBRACIÓN INTEGRADO 4
