Monitor ferroviario de la aceleración del tren de la detección de la vibración de la manera del carril
Descripción general

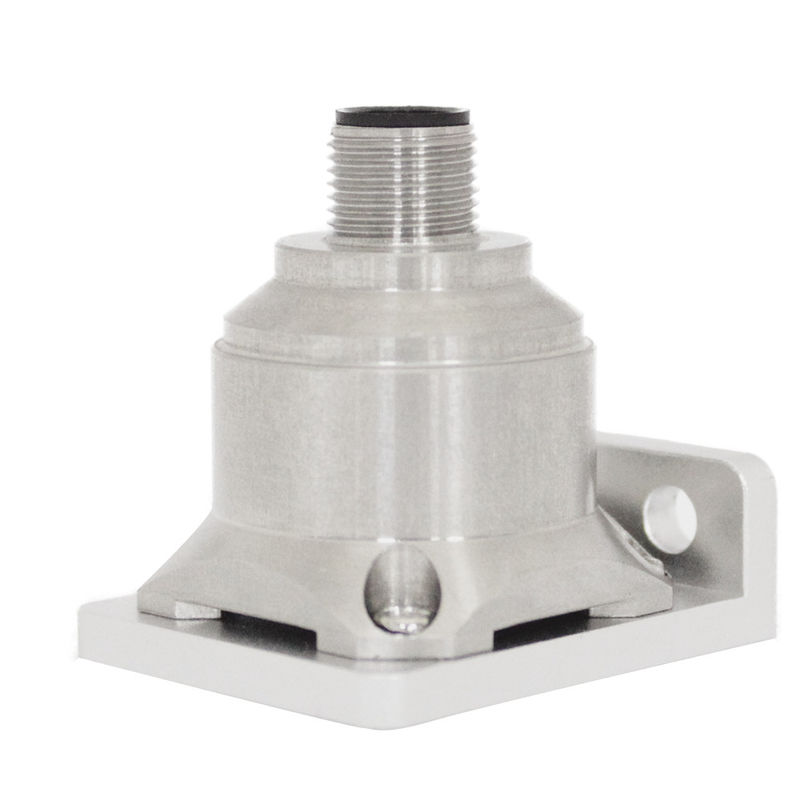

El acelerómetro de tres ejes de AKF392B se produce usando tecnología patentada suiza. Esta serie de la aceleración se puede aplicar a los diversos campos tales como prueba de la vibración y prueba del impacto. El producto adopta la salida del interfaz digital, RS232/485/TTL opcional, diversos códigos de la dirección pueden ser fijados, y los sensores múltiples se pueden utilizar en serie para las distancias largas, que es conveniente para el análisis de múltiples puntos de la medida y de datos. El AKF392B es una línea sensor capacitivo del monocristal del silicio, consistiendo en un chip de silicio micromachined, ASIC de baja potencia para el condicionamiento de señal, un microprocesador para almacenar valores de la remuneración y un sensor de temperatura. Este producto tiene el bajo consumo de energía, el sistema completo de la calibración, la estructura sólida y salida estable. La nueva configuración electrónica proporciona el poder de estado sólido para el reset, y proporcionar la protección completa para la sobreintensidad de corriente. En la gama completa, los valores típicos para la estabilidad a largo plazo y el prejuicio del factor de posicionamiento son menos de 0,1%. Esta serie de productos tiene las características de la estructura fuerte, del bajo consumo de energía y de la estabilidad excelente de la desviación, que garantiza confiabilidad excepcional de la salida.
Uso
Expediente de desplome del ★, supervisión del cansancio y generación de la energía eólica del ★ de la predicción
Supervisión de sistema del tráfico del ★, análisis de la capa de balasto y detección de falta ferroviaria de alta velocidad
Maquinaria grande del ★, motor
Vibración de baja fricción del ★ y equipamiento médico de supervisión automático del ★
Rodillo de camino del ★ del vehículo del ★ del puente del ★
Datos técnicos:
|
Parámetros
|
AKF390B
|
Unidad
|
|
|
Gama
|
±2, ±4, ±8, ±10, ±20, ±40
|
g
|
|
|
Calibración diagonal
|
<1>
|
magnesio
|
|
|
Eje de medición
|
X, Y, Z
|
eje
|
|
|
Repetibilidad del poder on/down
|
<2>
|
magnesio (valor máximo)
|
|
|
Coeficiente de temperatura diagonal [3]
|
0,01
|
valor típico de mg/℃
|
|
|
Resolución/umbral (@ 1Hz)
|
< 1="">
|
magnesio (máximo)
|
|
|
Ausencia de linealidad
|
<0>
|
% del FS (máximo)
|
|
|
Ancho de banda [4]
|
1000
|
Herzios
|
|
|
Frecuencia de la respuesta
|
500
|
Herzios
|
|
|
Voltaje de salida
|
4~20mA
|
|
|
|
Magnético basado
|
opcional
|
|
|
|
Confiabilidad
|
MIL-HDBK-217, clase 2
|
|
|
|
Anti-impacto
|
100g@11ms, triaxial e idéntico (media onda sinusoidal)
|
|
|
|
Tiempo de la restauración
|
<1ms>
|
|
|
|
Vibración
|
20g rms, 20~2000Hz (ruido al azar, o, p, i actuando en cada eje por 30 minutos)
|
|
|
|
Entrada (VDD_VSS)
|
9-36 VDC
|
|
|
|
Consumo actual de funcionamiento
|
<60ma>
|
|
|
|
Conector
|
Conector del estándar industrial M12
|
|
|
|
Peso
|
73.5g
|
|
|
|
Tamaño
|
Tamaño magnético de la instalación de la adsorción: 34.3*34.3*43.2m m,
Tornillo que coloca tamaño de la instalación: 34.3*34.3*38.5m m |
|
|
Tornillo que coloca el dibujo de la dimensión de la instalación:
|
Color
Función
|
NEGRO
|
BLANCO
|
AZUL
|
BROWN
|
GRIS
|
|
|
|
|
|
|
|
|
|
Tierra
Tierra del poder |
señal actual de X-AXIS
|
señal actual de Y-AXIS
|
Vcc 9~36V
Positivo de la fuente de alimentación |
señal actual de Z-AXIS
|
|
|
|
|
|
|
|
